Электрооборудование (2) — HITACHI EX700

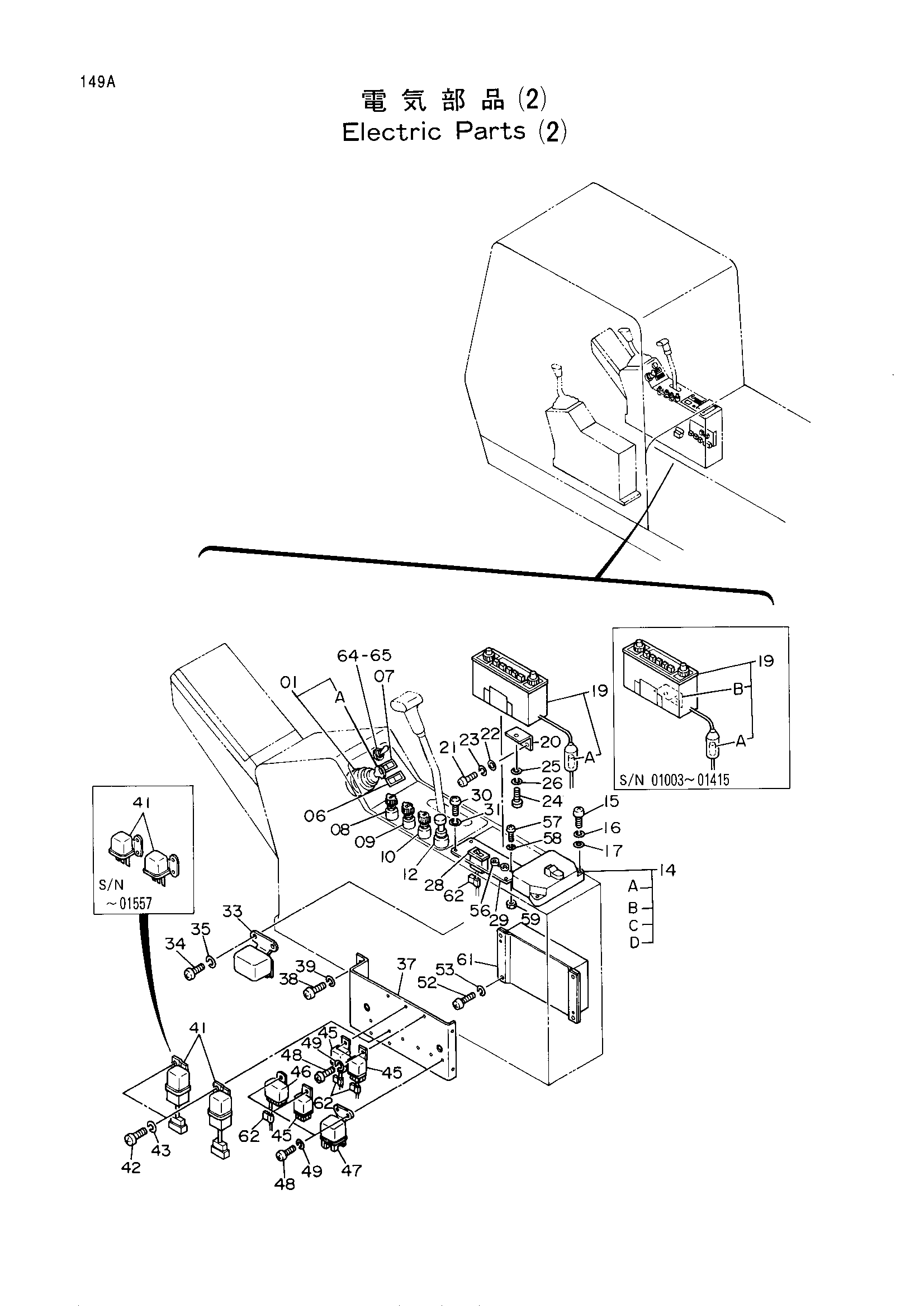

Заводская схема «Электрооборудование (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Выключатель запуск (с шпонка) | 1 |
| 01 | 4186743 | Выключатель запуск (с шпонка) | 1 |
| 01 | 4186743 | Выключатель запуск (с шпонка) | 1 |
| 01 | 4250350 | Выключатель запуск (с шпонка) | 1 |
| 01 | 4250350 | Выключатель запуск (с шпонка) | 1 |
| 01 | 4250350 | Выключатель запуск (с шпонка) | 1 |
| 01A | 4187757 | Шпонка запуск (но.х800) | 1 |
| 01A | 4187757 | Шпонка запуск (но.х800) | 1 |
| 01A | 4187757 | Шпонка запуск (но.х800) | 1 |
| 01A | 4286465 | Шпонка запуск (но.х800) | 1 |
| 01A | 4286465 | Шпонка запуск (но.х800) | 1 |
| 01A | 4286465 | Шпонка запуск (но.х800) | 1 |
| 06 | 4187088 | Выключатель (ход скорость) | 1 |
| 07 | 4187089 | Выключатель(аутоматик топливный управление) | 1 |
| 08 | 4206062 | Выключатель (кханге OF моде) | 1 |
| 09 | 4184396 | Выключатель (освещение) | 1 |
| 10 | 4204250 | Выключатель (стеклоочиститель и шайба) | 1 |
| 12 | 4184395 замена: 4357862 | Лигхтер | 1 |
| 12 | 4357862 | Лигхтер | 1 |
| 14 | 4220980 | Короб предохранитель | 1 |
| 14A | 4257364 | Предохранитель (20A) | 2 |
| 14B | 4127781 | Предохранитель (15A) | 4 |
| 14C | 4195610 | Предохранитель (10A) | 9 |
| 14D | 4208246 | Предохранитель (1A) | 2 |
| 15 | J850625 | Винт | 2 |
| 16 | J251006 | Пружинная шайба | 2 |
| 17 | J250006 | Плоская шайба | 2 |
| 19 | 4043976 замена: 4202280 | Радио (AM) | 1 |
| 19 | 4043976 замена: 4324034 | Радио (AM) | 1 |
| 19 | 4202280 | Радио (AM, FM)AM: 530-1605кхзфм: 76-90MHZ | 1 |
| 19A | 4226140 | Предохранитель (2A) | 1 |
| 19B | 4271850 замена: 4324034 | Кронштейн | 1 |
| 20 | 4324034 | Кронштейн | 1 |
| 21 | M430610 | Винт | 2 |
| 22 | A590106 | Плоская шайба | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 24 | M430508 | Винт | 1 |
| 25 | A590105 | Плоская шайба | 1 |
| 26 | A590905 | Пружинная шайба | 1 |
| 28 | 4209356 | Выключатель | 1 |
| 29 | 8047013 | Крышка | 1 |
| 30 | J850410 | Винт | 4 |
| 31 | J251004 | Пружинная шайба | 4 |
| 33 | 4505392 | Реле звуковой сигнал | 1 |
| 34 | M430610 | Винт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 37 | 3041729 замена: 3072133 | Кронштейн | 1 |
| 37 | 3072133 | Кронштейн | 1 |
| 38 | M430610 | Винт | 4 |
| 39 | A590906 | Пружинная шайба | 4 |
| 41 | 4038459 замена: 4357037 | Реле хоурметер | 2 |
| 41 | 4357037 | Реле | 2 |
| 42 | M430510 | Винт | 4 |
| 43 | A590905 | Пружинная шайба | 4 |
| 45 | 4189566 | Реле | 3 |
| 46 | 4183189 | Реле | 1 |
| 47 | 4210117 | Реле | 1 |
| 48 | M430610 | Винт | 6 |
| 49 | A590906 | Пружинная шайба | 6 |
| 52 | M430610 | Винт | 4 |
| 53 | A590906 | Пружинная шайба | 4 |
| 56 | 4146754 | Резиновая прокладка | 2 |
| 57 | M430306 | Винт | 2 |
| 58 | J251003 | Пружинная шайба | 2 |
| 59 | J230003 | Гайка | 2 |
| 61 | 9090164 | Блок управление | 1 |
| 62 | 4192489 | Диод | 4 |
| 64 | 4175809 | Свикх | 1 |
| 65 | 4042098 | Колпачок | 1 |
