Пилотный трубопроводы (1-2) — HITACHI EX700

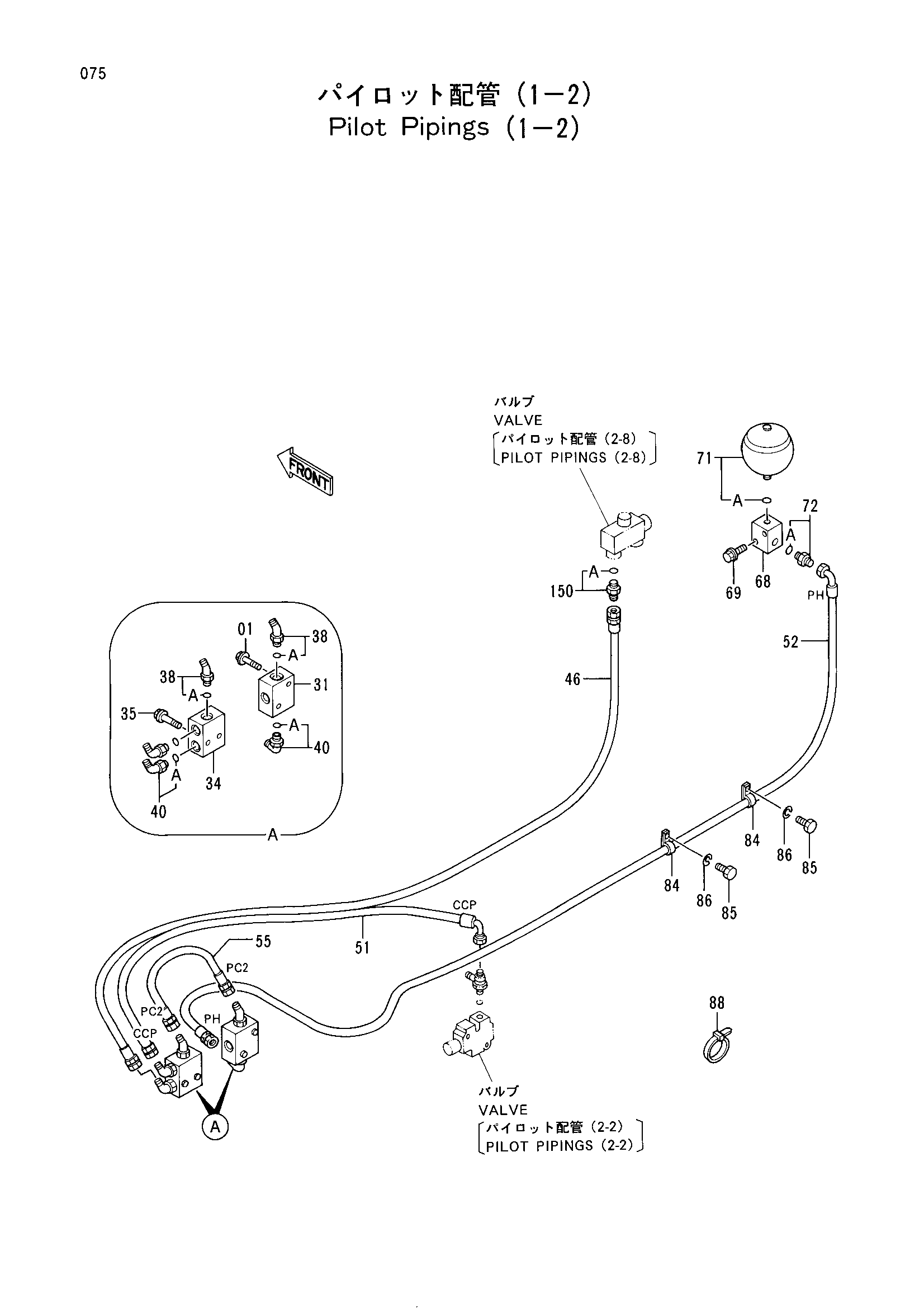

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021055 | Болт с шайбой | 2 |
| 31 | 9072360 | Обратный клапан | 1 |
| 34 | 2024853 | Коллектор | 1 |
| 35 | J010855 | Болт с шайбой | 2 |
| 38 | 4190244 | Угловой штуцер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4154670 | Угловой штуцер | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4258696 замена: 4297879 | Нейлоновый шланг (MSP) | 1 |
| 46 | 4297879 замена: 4364406 | Нейлоновый шланг (PP) | 1 |
| 46 | 4364406 | Шланг (PP) | 1 |
| 51 | 4248631 замена: 4364452 | Нейлоновый шланг (CCP) | 1 |
| 51 | 4364452 | Шланг (CCP) | 1 |
| 52 | 4218019 | Шланг | 1 |
| 55 | 4252867 | Шланг | 1 |
| 68 | 3036998 | Блок | 1 |
| 69 | J011055 | Болт с шайбой | 2 |
| 71 | 4195978 | Гидроаккумулятор | 1 |
| 71A | 954493 | Уплотнительное кольцо | 1 |
| 72 | 4200465 | Адаптер | 1 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4190275 | Зажим | 2 |
| 85 | J901016 | Болт | 2 |
| 86 | A590910 | Пружинная шайба | 2 |
| 88 | 4121859 | Ленточный зажим | 5 |
| 150 | 4200465 | Адатер: S | 1 |
| 150A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
