Рама (2) — HITACHI EX700

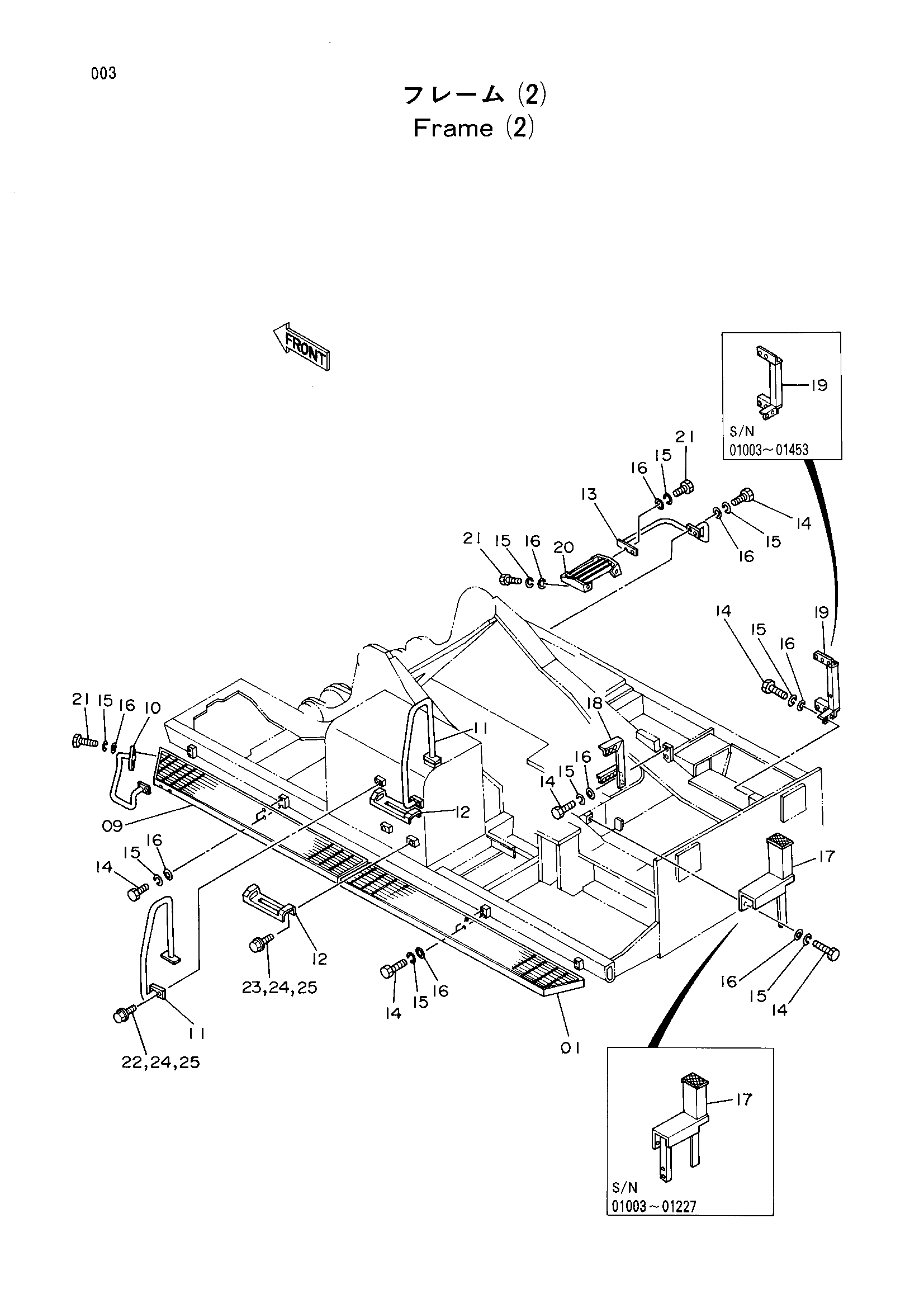

Заводская схема «Рама (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6009237 | Ступень | 1 |
| 09 | 6009829 | Ступень | 1 |
| 10 | 7021142 | Стойка | 1 |
| 11 | 7025468 | Поручень | 2 |
| 11 | 8041759 замена: 7025468 | Поручень | 2 |
| 12 | 2025971 | Ступень | 2 |
| 13 | 8044034 | Рукоятка | 1 |
| 14 | J901225 | Болт | 22 |
| 14 | J901225 | Болт | 24 |
| 15 | A590912 | Пружинная шайба | 30 |
| 15 | A590912 | Пружинная шайба | 32 |
| 16 | A590112 | Плоская шайба | 30 |
| 16 | A590112 | Плоская шайба | 32 |
| 17 | 7020532 замена: 7026118 | Ступень | 1 |
| 17 | 7026118 | Ступень | 1 |
| 18 | 8046294 | Кронштейн | 1 |
| 19 | 8042695 замена: 8059602 | Кронштейн | 1 |
| 19 | 8059602 | Кронштейн | 1 |
| 20 | 7021631 | Ступень | 1 |
| 21 | J901230 | Болт | 8 |
| 22 | J021225 | Болт с шайбой | 8 |
| 22 | J901225 | Болт | 8 |
| 23 | J021230 | Болт с шайбой | 4 |
| 23 | J901230 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 12 |
| 25 | A590112 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
