Топливный бак — HITACHI EX700

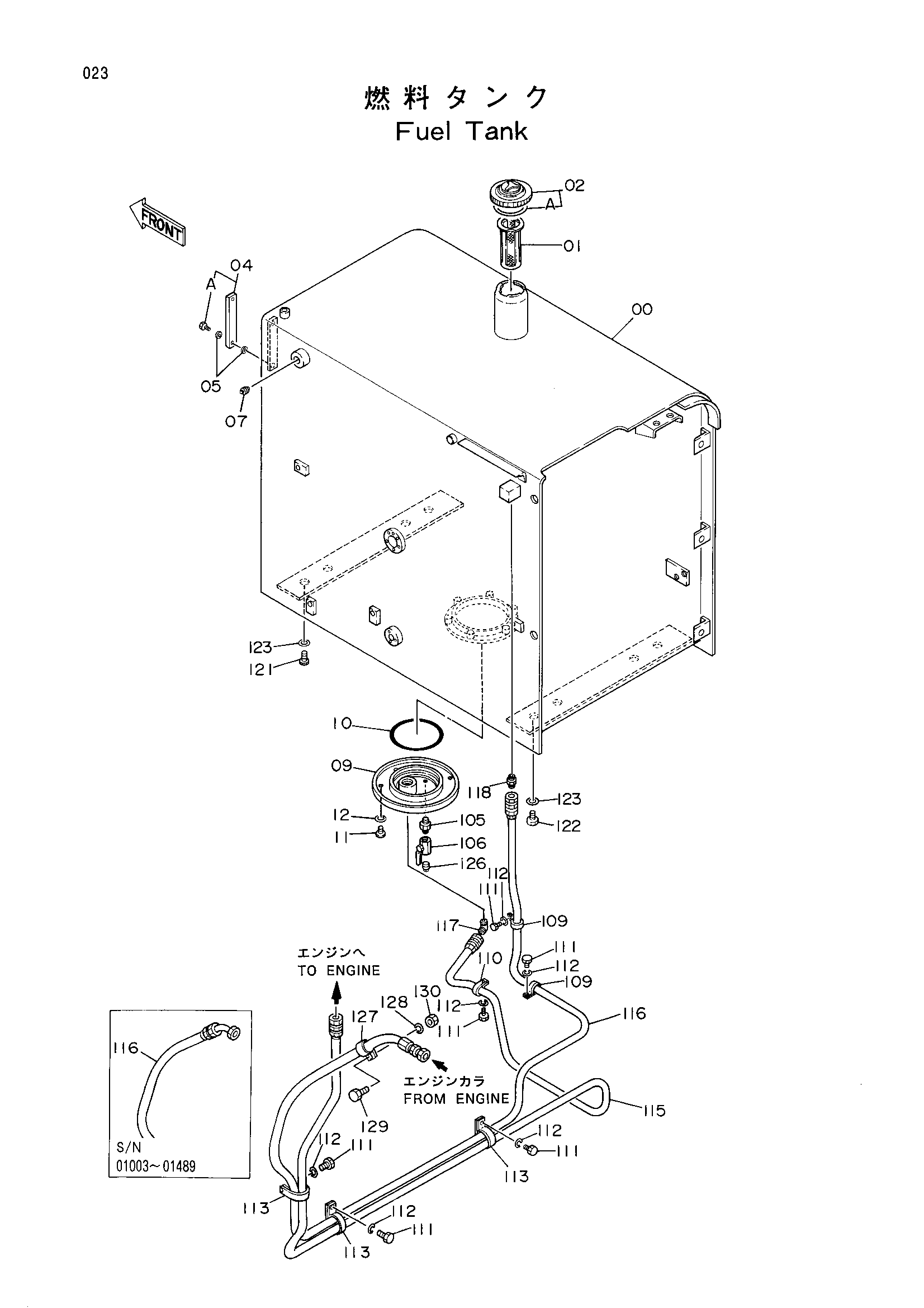

Заводская схема «Топливный бак» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009125 | Топливный бак | 1 |
| 01 | 4121496 | Фильтр | 1 |
| 02 | 4188409 замена: 4361638 | Колпачок | 1 |
| 02 | 4361638 | Колпачок | 1 |
| 02A | 4168820 | Манжета резиновый | 1 |
| 04 | 8033923 | Указатель уровня | 1 |
| 04A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 94-2025 | Пробка | 1 |
| 09 | 8041589 замена: 8062320 | Крышка | 1 |
| 09 | 8062320 | Крышка | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 11 | M111020 | Болт | 6 |
| 12 | A590910 | Пружинная шайба | 6 |
| 105 | 94-1702 | Адаптер | 1 |
| 106 | 4209782 | Шаровой клапан | 1 |
| 109 | 4190274 | Зажим | 2 |
| 110 | 4190263 | Зажим | 1 |
| 111 | J901016 | Болт | 6 |
| 112 | A590910 | Пружинная шайба | 6 |
| 113 | 4190291 | Зажим | 3 |
| 115 | 4223719 | Резиновый шланг | 1 |
| 116 | 4252736 | Резиновый шланг | 1 |
| 116 | 4333574 | Шланг | 1 |
| 117 | 4187486 | Угловой штуцер | 1 |
| 118 | 4187487 | Адаптер | 1 |
| 121 | J911835 | Болт | 4 |
| 122 | J911840 | Болт | 4 |
| 123 | 4114406 | Шайба | 8 |
| 126 | 94-2023 | Пробка | 1 |
| 127 | 4190274 | Зажим | 1 |
| 128 | A590912 | Пружинная шайба | 1 |
| 129 | J901018 | Болт | 1 |
| 130 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
