Ход трубопроводы (1) — HITACHI EX700

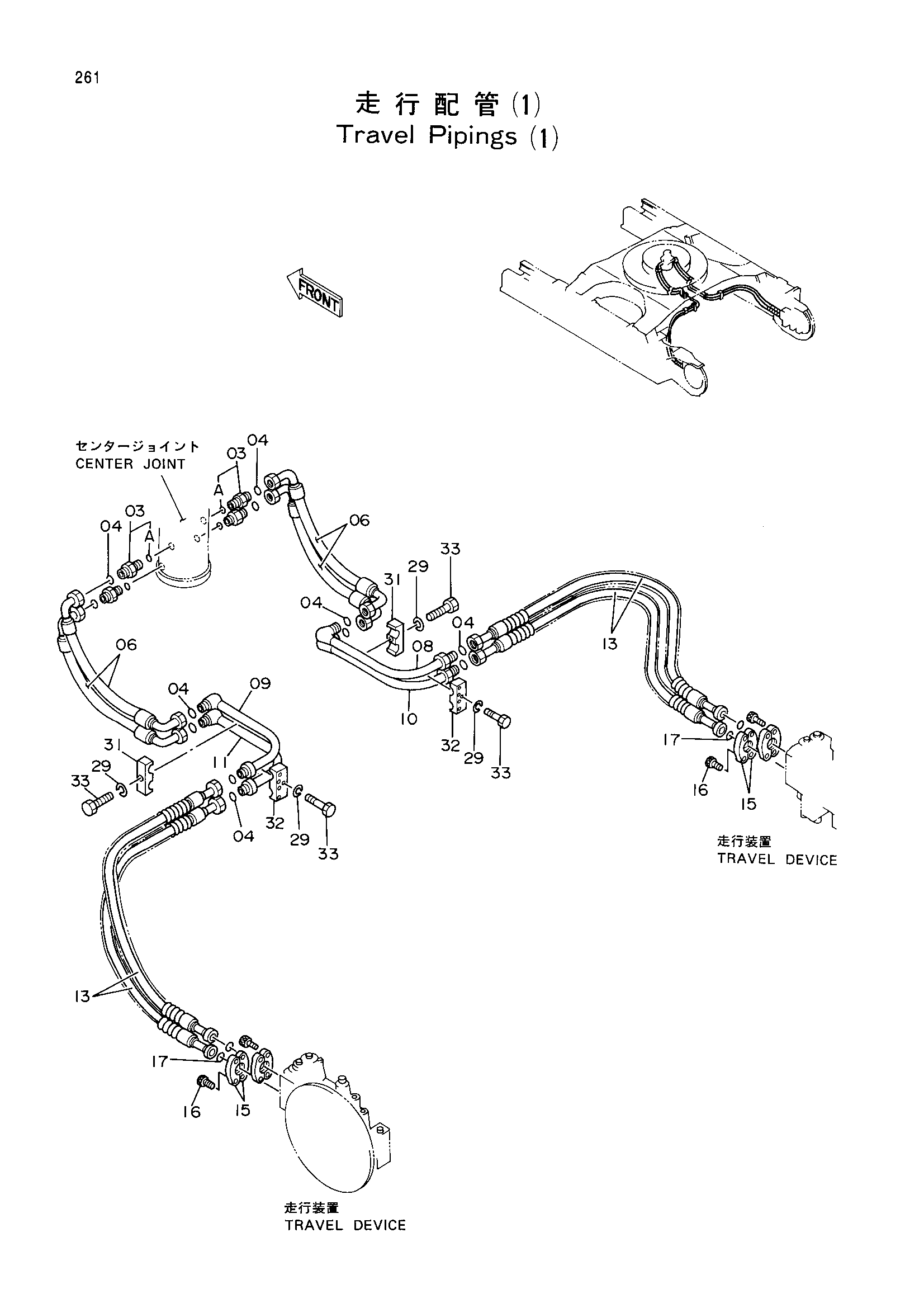

Заводская схема «Ход трубопроводы (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4217752 | Адаптер | 4 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 12 |
| 06 | 4216446 | Шланг | 4 |
| 08 | 8041130 | Трубка | 1 |
| 09 | 8041131 | Трубка | 1 |
| 10 | 8041132 | Трубка | 1 |
| 11 | 8041133 | Трубка | 1 |
| 13 | 4216444 | Шланг | 4 |
| 15 | 4085560 | Разъёмный фланец | 8 |
| 16 | M341240 | Болт с внутренним шестигранником | 16 |
| 17 | 966993 | Уплотнительное кольцо | 4 |
| 29 | A590912 | Пружинная шайба | 2 |
| 31 | 4218942 | Хомут трубки | 2 |
| 32 | 3041092 | Хомут трубки | 2 |
| 33 | J901275 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
