Погрузчик ковш 4.0 (нижний разгрузка) — HITACHI EX700

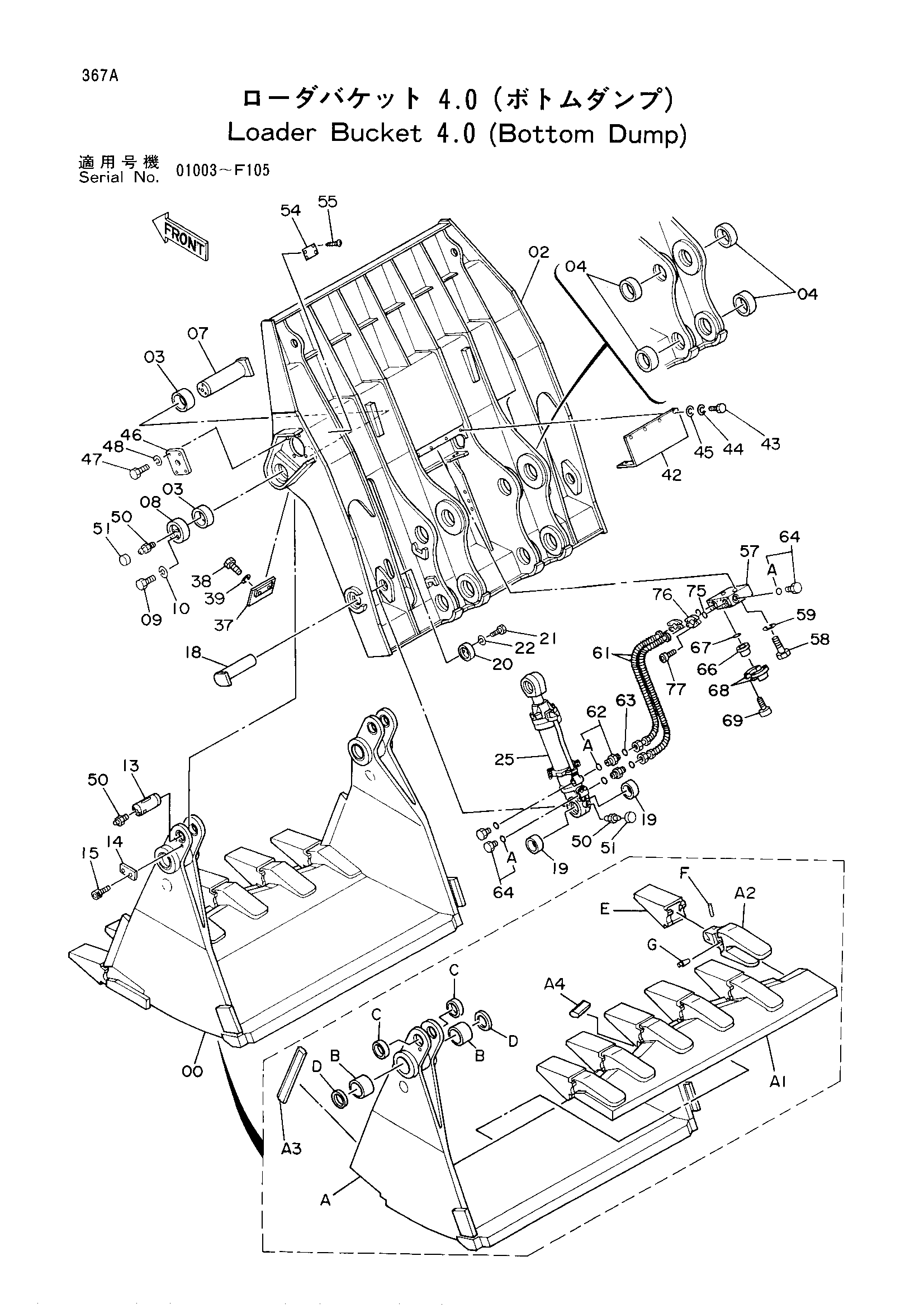

Заводская схема «Погрузчик ковш 4.0 (нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9089677 | Погрузчик ковш | 1 | |
| 00 | 9089676 | Ковш передний | 1 |
| 00A | 6012066 | Ковш передний | 1 |
| 00A1 | 4280375 | Кромка | 1 |
| 00A2 | 4280975 | Адаптер зуба | 6 |
| 00A3 | 4153409 | Штанга | 2 |
| 00A4 | 4153409 | Штанга(маке фром штанга, cut to ленгтх) | 2 |
| 00B | 4246294 | Втулка | 4 |
| 00C | 4099283 | Втулка | 4 |
| 00D | 4251212 | Пылезащитное уплотнение | 4 |
| 00E | 4246107 | Коронка зуба | 6 |
| 00F | 4246109 | Палец | 6 |
| 00G | 4246110 | Замок | 6 |
| 02 | 5002504 | Ковш задний | 1 |
| 03 | 4246295 | Втулка | 4 |
| 04 | 4246293 | Втулка | 8 |
| 07 | 9733114 | Палец | 2 |
| 08 | 3015951 | Ограничитель | 2 |
| 09 | J901645 | Болт | 6 |
| 10 | A590916 | Пружинная шайба | 6 |
| 13 | 3047283 | Палец | 2 |
| 14 | 4099287 | Стопорная пластина | 2 |
| 15 | M341632 | Болт с внутренним шестигранником | 4 |
| 18 | 9733115 | Палец | 2 |
| 19 | 4246296 | Проставка | 4 |
| 20 | 4254616 | Ограничитель | 2 |
| 21 | J901230 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 25 | 4243502 | Гидроцилиндр. разгрузка | 2 |
| 37 | 9736423 | Резиновая прокладка | 2 |
| 38 | J901650 | Болт | 4 |
| 39 | A590916 | Пружинная шайба | 4 |
| 42 | 4246298 | Крышка | 1 |
| 43 | J901230 | Болт | 8 |
| 44 | A590912 | Пружинная шайба | 8 |
| 45 | 4086891 | Шайба | 8 |
| 46 | 4123058 | Крышка | 2 |
| 47 | J901630 | Болт | 8 |
| 48 | A590916 | Пружинная шайба | 8 |
| 50 | J75481 | Пресс-маслёнка | 6 |
| 51 | 4105912 | Колпачок | 4 |
| 54 | 4209534 | Информационная табличка | 1 |
| 55 | M492564 | Приводной винт | 4 |
| 57 | 2031941 | Блок | 1 |
| 58 | J901680 | Болт | 2 |
| 59 | A590916 | Пружинная шайба | 2 |
| 61 | 4275672 | Шланг | 4 |
| 62 | 4189619 | Адаптер | 4 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4187308 | Уплотнительное кольцо | 4 |
| 64 | 4174542 | Пробка | 6 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 4100931 | Крышка | 2 |
| 67 | 4508805 | Уплотнительное кольцо | 2 |
| 68 | 4089703 | Разъёмный фланец | 4 |
| 69 | M341445 | Болт с внутренним шестигранником | 8 |
| 75 | 971489 | Уплотнительное кольцо | 4 |
| 76 | 986910 | Разъёмный фланец | 8 |
| 77 | M341030 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
