Трансмиссия радиатор — HITACHI EX700

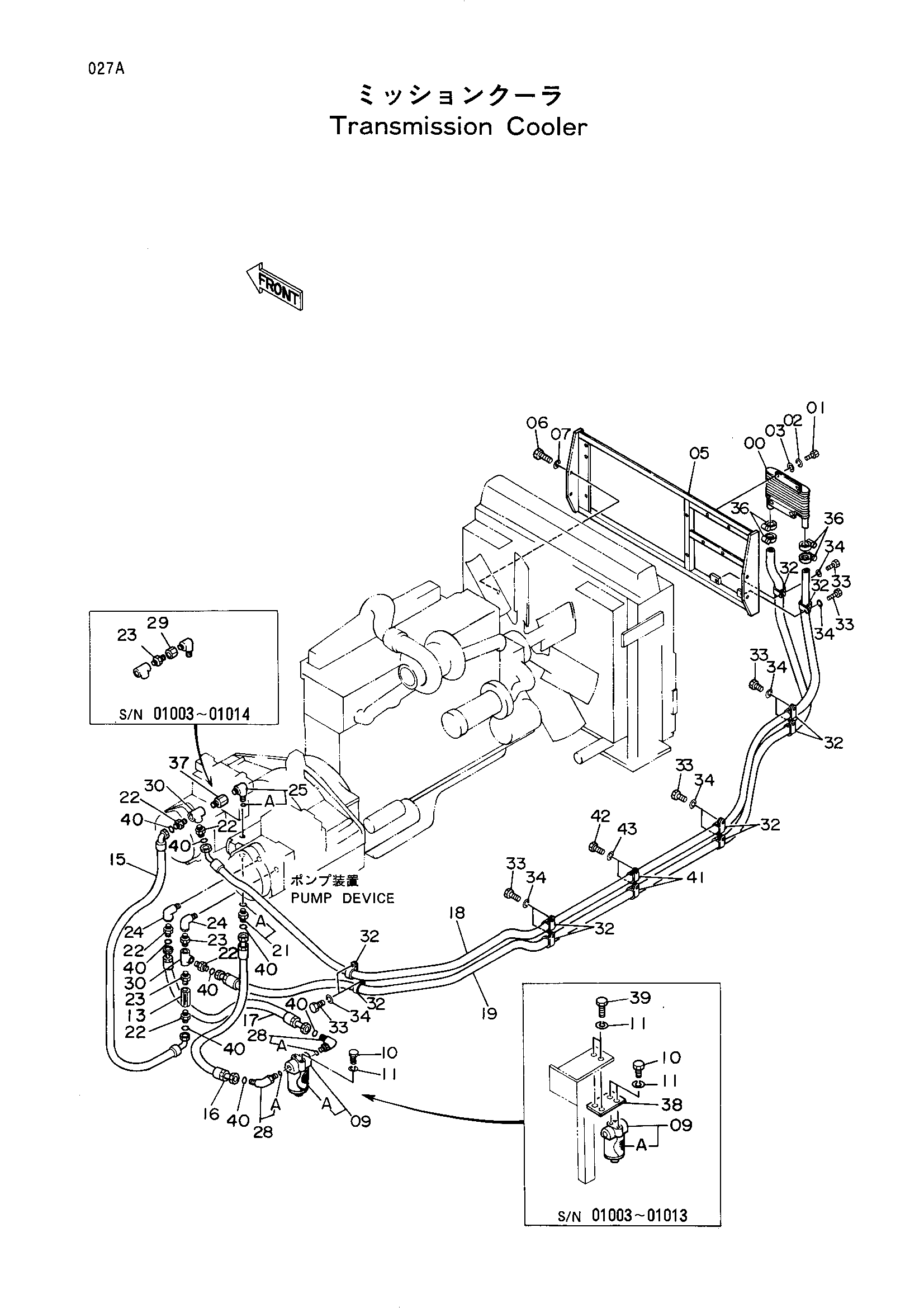

Заводская схема «Трансмиссия радиатор» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4242224	Масляный радиатор	1
01	J900614	Болт	4
02	A590906	Пружинная шайба	4
03	A590106	Плоская шайба	4
05	7020858 замена: 7029707	Кронштейн	1
05	7020858	Кронштейн	1
05	7029707	Кронштейн	1
05	7029707	Кронштейн	1
06	J901025	Болт	4
07	A590910	Пружинная шайба	4
09	4250312	Масляный фильтр	1
09A	4252563	Фильтрующий элемент	1
10	J901022	Болт	2
10	J901025	Болт	2
11	A590910	Пружинная шайба	2
11	A590910	Пружинная шайба	4
13	4131689	Обратный клапан	1
15	4250855 замена: 4276962	Шланг	1
15	4276962	Шланг	1
16	4222011	Шланг	1
17	4250848	Шланг	1
18	4251796	Шланг	1
19	4251797	Шланг	1
21	4251739	Адаптер	1
21A	U12547U	Уплотнительное кольцо	1
22	4208967	Адаптер	5
23	94-1704	Адаптер	2
23	94-1704	Адаптер	3
24	94-0633	Угловой штуцер	2
25	4108090	Угловой штуцер	1
25A	R26906R	Уплотнительное кольцо	1
28	4157562	Угловой штуцер	2
28A	4506424	Уплотнительное кольцо	1
29	94-0678	Разъём S	1
30	94-0663	Тройник	2
32	4192035	Зажим	10
33	J901018	Болт	10
34	A590910	Пружинная шайба	10
36	4504367	Хомут шланга	4
37	4260322	Адаптер	1
38	4258092	Пластина	1
39	J901020	Болт	2
40	4187308	Уплотнительное кольцо	8
41	4192035	Зажим	2
42	J901018	Болт	2
43	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
