Кондиционер (1) — HITACHI EX700

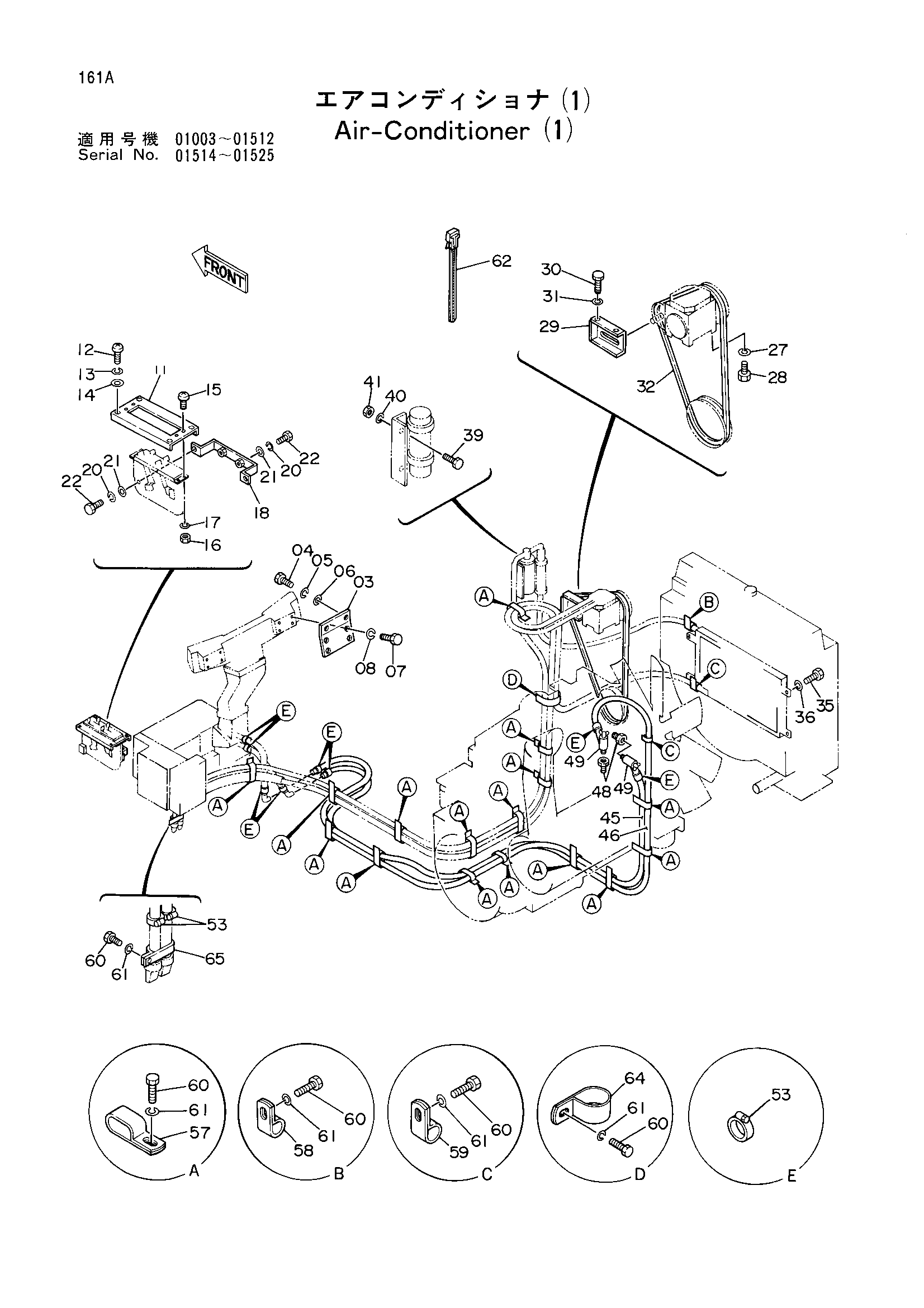

Заводская схема «Кондиционер (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4248391	Кронштейн	2
04	J901016	Болт	4
05	A590910	Пружинная шайба	4
06	A590110	Плоская шайба	4
07	J900816	Болт	4
08	A590908	Пружинная шайба	4
11	8041705	Крышка	1
12	J850630	Винт	4
13	J251006	Пружинная шайба	4
14	J250006	Плоская шайба	4
15	J850510	Винт	4
16	J230005	Гайка	4
17	J251005	Пружинная шайба	4
18	9733407	Опора	1
20	A590906	Пружинная шайба	4
21	A590106	Плоская шайба	4
22	M430616	Винт	4
27	J900835	Болт	4
28	A590908	Пружинная шайба	4
29	8046129	Кронштейн	1
30	J901028	Болт	2
31	A590910	Пружинная шайба	2
32	4252744 замена: 4308590	Ремень V	1
32	4308590	Ремень V	1
35	J900814	Болт	4
36	A590908	Пружинная шайба	4
39	J900816	Болт	2
40	A590908	Пружинная шайба	2
41	M500807	Гайка	2
45	4224207	Резиновый шланг	1
46	4224208	Резиновый шланг	1
48	4227923	Переходник	2
49	4508050	Кран	2
53	4507228	Хомут шланга	10
57	4190266	Зажим	16
58	4190273	Зажим	1
59	4190277	Зажим	2
60	J901016	Болт	17
61	A590910	Пружинная шайба	17
62	4055312	Ленточный зажим	15
64	4193848	Зажим	1
65	4190292	Зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
