Рама (1) — HITACHI EX700

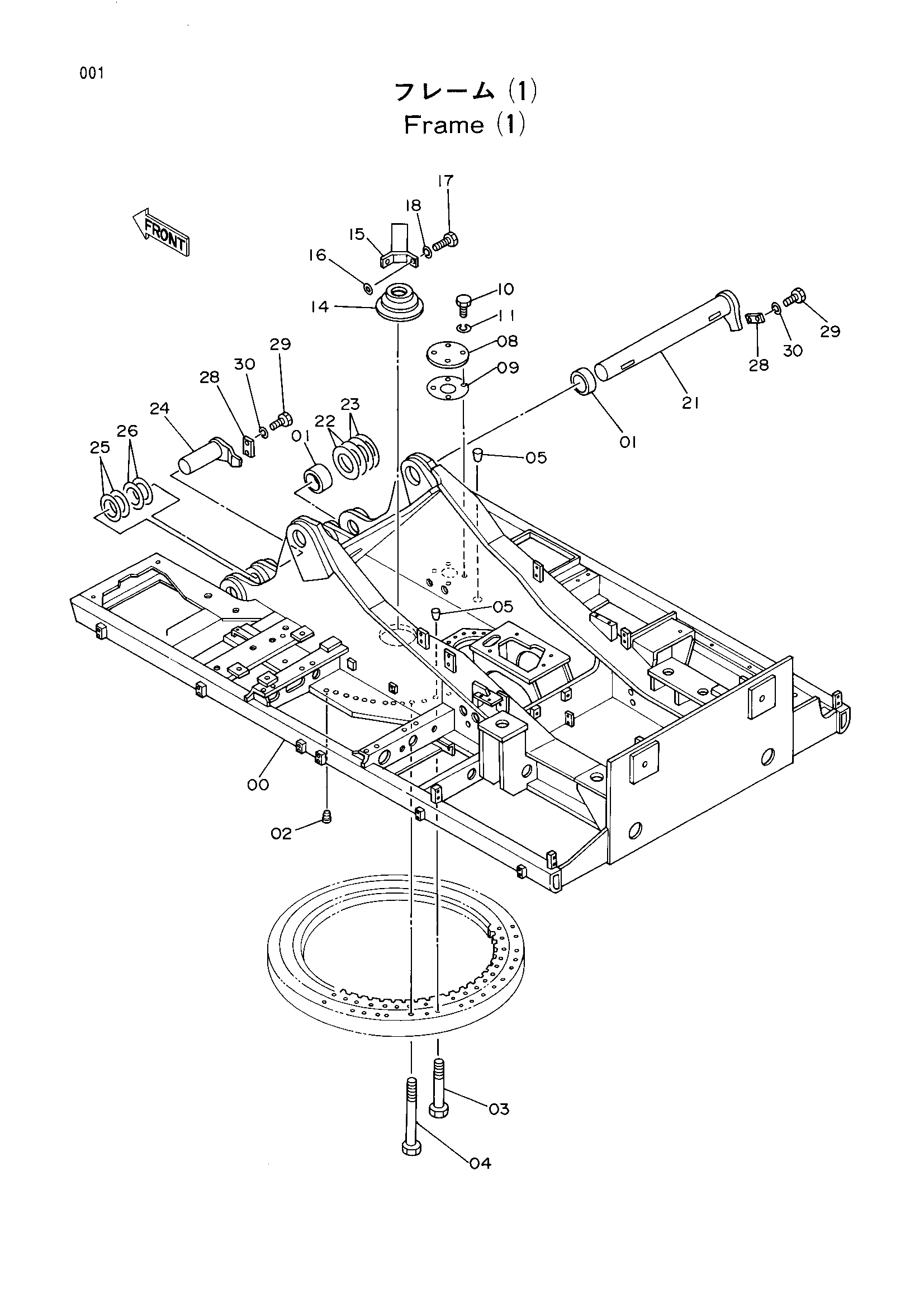

Заводская схема «Рама (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002490 | Рама основной | 1 |
| 01 | 4190010 | Втулка | 2 |
| 02 | 4293389 | Установочный штифт | 2 |
| 02 | 4293389 | Установочный штифт | 2 |
| 03 | J833314 | Болт | 36 |
| 04 | J833319 | Болт | 4 |
| 05 | 427154 | Пробка | 10 |
| 08 | 4261282 | Крышка | 1 |
| 09 | 4261283 | Манжета | 1 |
| 10 | J901018 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 14 | 4205476 | Крышка резиновый | 1 |
| 15 | 8039014 | Ограничитель | 1 |
| 16 | 4114404 | Шайба | 2 |
| 17 | J901435 | Болт | 2 |
| 18 | A590914 | Пружинная шайба | 2 |
| 21 | 8040845 | Палец | 1 |
| 22 | 4165444 | Регулировочная шайба 2.3 | 2 |
| 23 | 4191279 | Регулировочная шайба 1.0 | 2 |
| 24 | 8042700 | Палец | 2 |
| 25 | 4219932 | Регулировочная шайба 1.6 | 4 |
| 26 | 4219933 | Регулировочная шайба 1.0 | 4 |
| 28 | 4122729 | Пластина | 3 |
| 29 | J912045 | Болт | 6 |
| 30 | A590920 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
