Аккумулятор крышка — HITACHI EX700

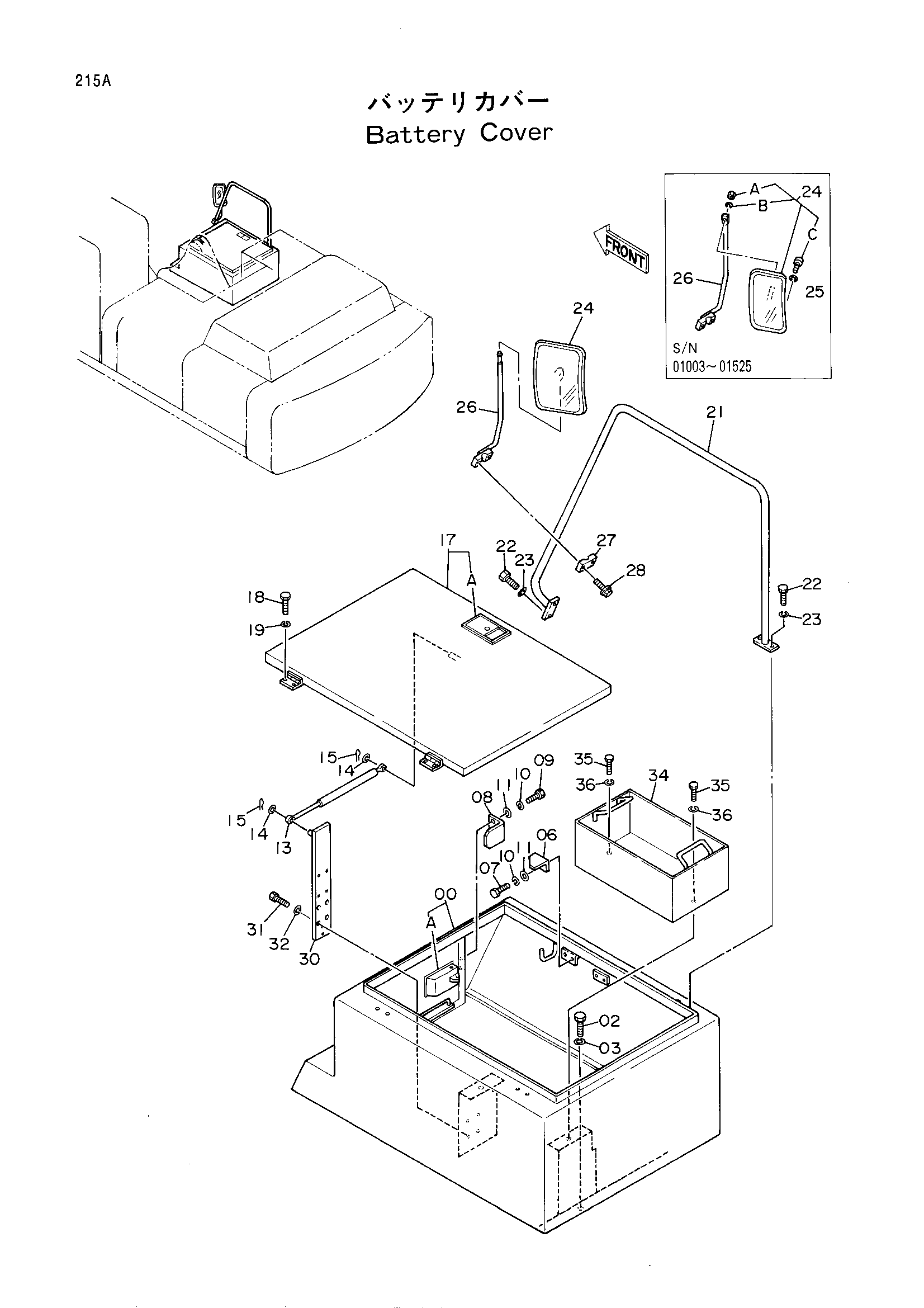

Заводская схема «Аккумулятор крышка» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002259 | Крышка | 1 |
| 00A | 4354011 замена: 4361768 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 00A | 4361768 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 00A | 7017862 замена: 4354011 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 02 | J901225 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 6 |
| 06 | 4224237 | Ограничитель | 1 |
| 07 | J901230 | Болт | 2 |
| 08 | 4224236 | Ограничитель | 1 |
| 09 | J901225 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 13 | 4188366 | Стойка | 1 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | 4022697 | Стопорный палец | 2 |
| 17 | 6009232 | Крышка | 1 |
| 17A | 4354011 замена: 4361768 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 17A | 4361768 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 17A | 7017862 замена: 4354011 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 18 | J901020 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 21 | 7019619 | Поручень | 1 |
| 22 | J901225 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 24 | 4093058 замена: 4340845 | Зеркало | 1 |
| 24 | 4093058 замена: 8060675 | Зеркало | 1 |
| 24 | 4340845 | Зеркало | 1 |
| 24A | M500807 | Гайка | 1 |
| 24B | A590908 | Пружинная шайба | 1 |
| 24C | M430413 | Винт | 3 |
| 25 | A590904 | Пружинная шайба | 3 |
| 26 | 8039961 замена: 4340845 | Стойка | 1 |
| 26 | 8039961 замена: 8060675 | Стойка | 1 |
| 26 | 8060675 | Стойка | 1 |
| 27 | 4201441 | Хомут | 1 |
| 28 | J010845 | Болт с шайбой | 2 |
| 30 | 9731956 | Опора | 1 |
| 31 | J901240 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 34 | 8042057 | Ящик для инструментов | 1 |
| 35 | J901225 | Болт | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
