Рыхлитель ковш 1.9 <JIS94> <EX700H> — HITACHI EX700

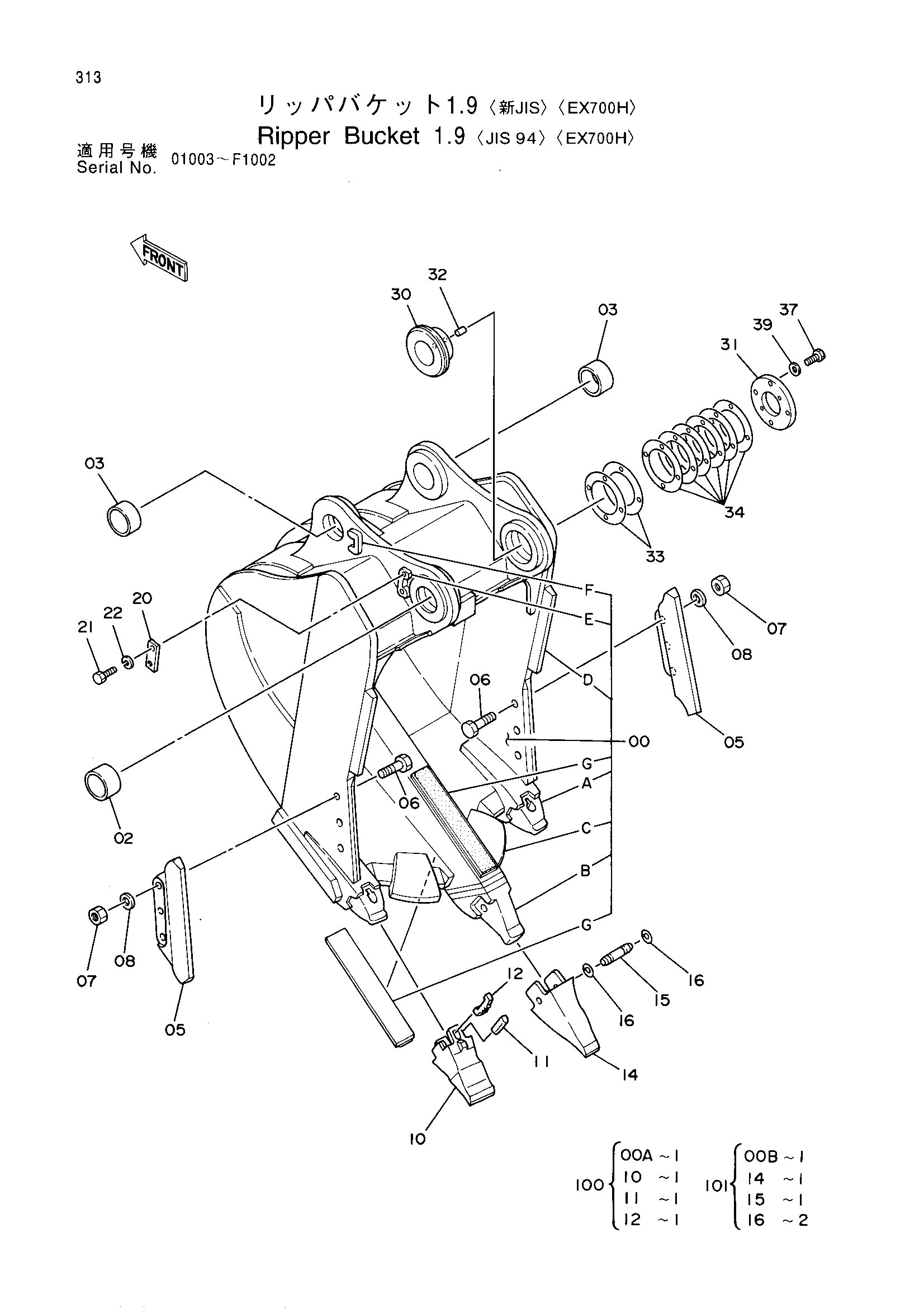

Заводская схема «Рыхлитель ковш 1.9 <JIS94> <EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9107723 замена: 9134756 | Рыхлитель ковш в сборе | 1 | |
| 00 | 5003450 замена: 5004397 | Ковш рыхлитель | 1 |
| 00A | 4222396 | Адаптер зуба | 2 |
| 00B | 4152347 | Носе рыхлитель | 1 |
| 00C | 4222395 | Кожух | 2 |
| 00D | 4168425 | Штанга | 2 |
| 00E | 4217056 | Ограничитель | 1 |
| 00F | 4217051 | Ограничитель | 1 |
| 00G | 4302095 | Пластина | 2 |
| 02 | 4190012 | Втулка | 1 |
| 03 | 4190853 | Втулка | 2 |
| 05 | 4262453 | Кожух | 2 |
| 06 | 4270776 | Болт | 6 |
| 07 | 4167193 | Гайка | 6 |
| 08 | 4083438 | Шайба | 6 |
| 10 | 4130932 | Коронка зуба | 2 |
| 11 | 4129726 | Резиновый фиксатор | 2 |
| 12 | 4129728 | Стопорный палец | 2 |
| 14 | 4173556 | Наконечник рыхлитель | 1 |
| 15 | 4152349 | Стопорный палец | 1 |
| 16 | 4152350 | Стопорное кольцо | 2 |
| 20 | 4122729 | Пластина | 1 |
| 21 | J912045 | Болт | 2 |
| 22 | A590920 | Пружинная шайба | 2 |
| 30 | 3040942 | Бобышка | 1 |
| 31 | 4217058 | Пластина | 1 |
| 32 | 4217061 | Установочный штифт | 2 |
| 33 | 4217059 | Регулировочная шайба 0.5 | 2 |
| 34 | 4217060 | Регулировочная шайба 1.0 | 6 |
| 37 | J932050 | Болт | 4 |
| 39 | 4018545 | Шайба | 4 |
| 100 | 9102254 | Комплект наконечник | 2 |
| 101 | 9107818 | Комплект наконечник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
