Облицовка (4) — HITACHI EX700

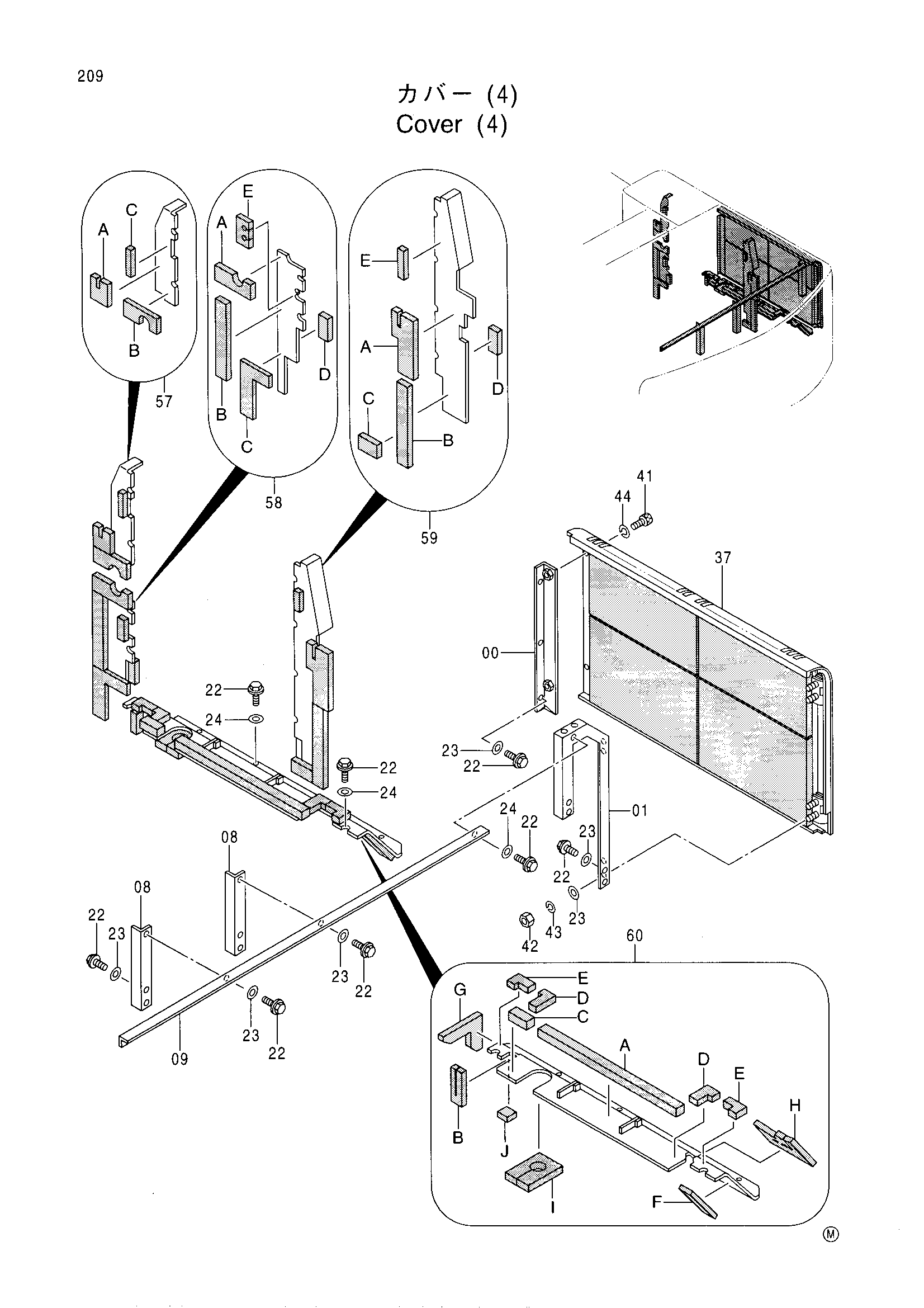

Заводская схема «Облицовка (4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9733501 | Опора | 1 |
| 01 | 8041737 | Опора | 1 |
| 08 | 9730147 | Опора | 2 |
| 09 | 4222403 | Опора | 1 |
| 22 | J011230 | Болт с шайбой | 20 |
| 23 | 4086891 | Шайба | 17 |
| 24 | 4249324 | Шайба | 7 |
| 37 | 6009233 | Дверь | 1 |
| 41 | M341220 | Болт с внутренним шестигранником | 2 |
| 42 | J950012 | Гайка | 4 |
| 43 | A590912 | Пружинная шайба | 4 |
| 44 | 4086891 | Шайба | 2 |
| 57 | 7019599 | Крышка | 1 |
| 57A | 4354096 | Резиновая прокладка | 1 |
| 57B | 4354098 | Резиновая прокладка | 1 |
| 57C | 4354094 | Резиновая прокладка | 1 |
| 58 | 7019600 | Крышка | 1 |
| 58A | 4354098 | Резиновая прокладка | 1 |
| 58B | 4354105 | Резиновая прокладка | 1 |
| 58C | 4354109 | Резиновая прокладка | 1 |
| 58D | 4354092 | Резиновая прокладка | 1 |
| 58E | 4354141 | Резиновая прокладка | 1 |
| 59 | 7019601 замена: 7027803 | Крышка | 1 |
| 59 | 7027803 | Крышка | 1 |
| 59A | 4354087 | Резиновая прокладка | 1 |
| 59B | 4354089 | Резиновая прокладка | 1 |
| 59C | 4354090 | Резиновая прокладка | 1 |
| 59D | 4354092 | Резиновая прокладка | 1 |
| 59E | 4354094 | Резиновая прокладка | 1 |
| 60 | 7021536 | Крышка | 1 |
| 60A | 4354144 | Резиновая прокладка | 1 |
| 60B | 4354147 | Резиновая прокладка | 1 |
| 60C | 4354149 | Резиновая прокладка | 1 |
| 60D | 4354168 | Резиновая прокладка | 2 |
| 60E | 4354170 | Резиновая прокладка | 2 |
| 60F | 4354152 | Резиновая прокладка | 1 |
| 60G | 4354158 | Резиновая прокладка | 1 |
| 60H | 4354160 | Резиновая прокладка | 1 |
| 60I | 4354165 | Резиновая прокладка | 1 |
| 60J | 4354166 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
