Шестерённый насос — HITACHI EX700

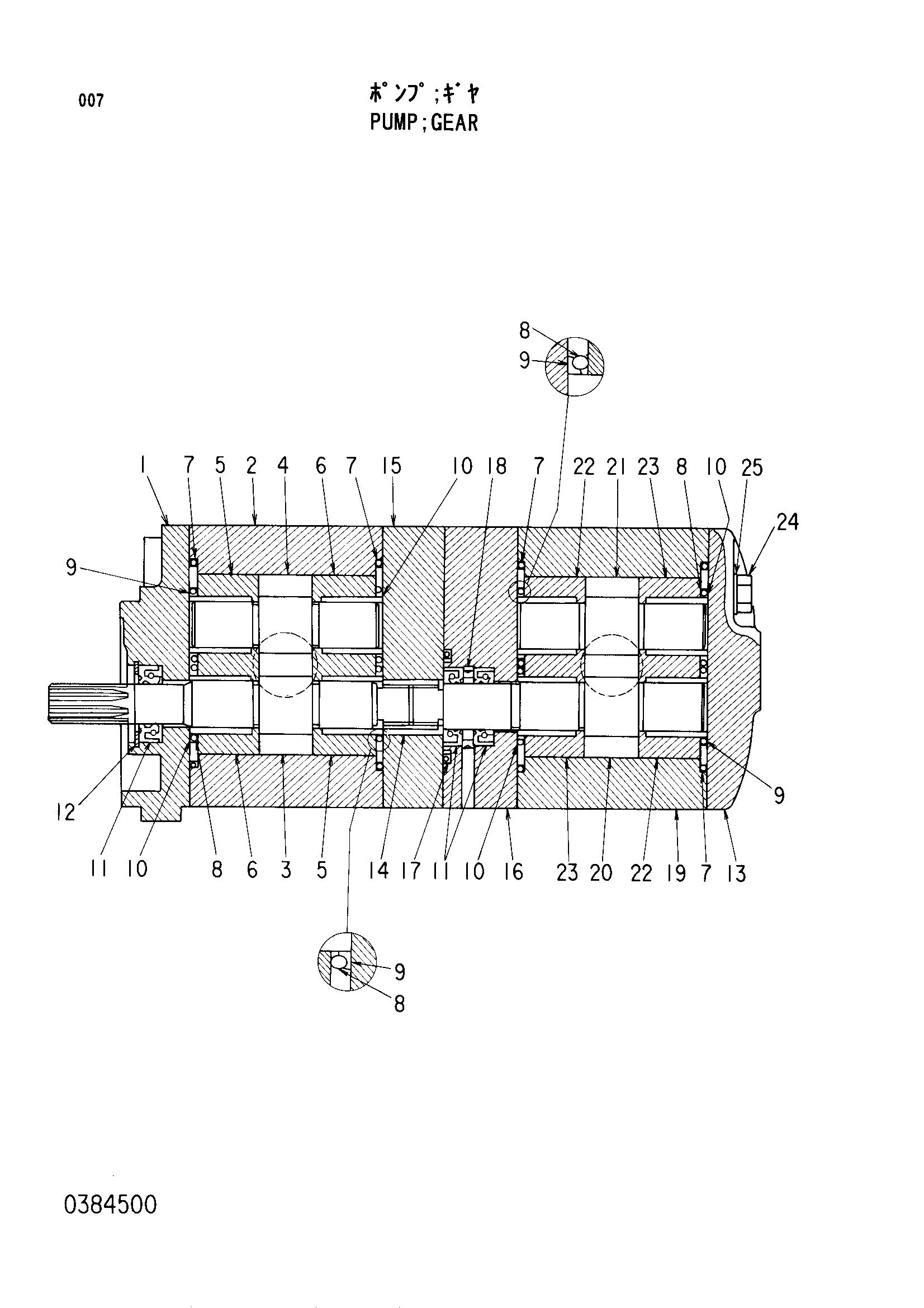

Заводская схема «Шестерённый насос» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4228546 | Шестерённый насос | 1 | |
| 1 | 4136780 | Фланец | 1 |
| 3-6 | 0305401 | Комплект | 1 |
| 7 | 0319201 | Уплотнение | 4 |
| 8 | 0319202 | Уплотнение | 4 |
| 9 | 4070459 | Кольцо | 4 |
| 10 | 4070457 | Кольцо | 4 |
| 11 | 4136785 | Масляное уплотнение | 3 |
| 12 | 991716 | Стопорное кольцо | 1 |
| 13 | 4070463 | Крышка | 1 |
| 14 | 0115716 | Муфта | 1 |
| 15 | 0115710 | Пластина | 1 |
| 16 | 0319204 | Пластина | 1 |
| 17 | A810040 | Уплотнительное кольцо | 1 |
| 18 | 0319205 | Проставка | 1 |
| 20-23 | 0384501 | Комплект | 1 |
| 24 | 0384502 | Болт | 4 |
| 25 | 4144341 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
