C/W подъём устройство — HITACHI EX700

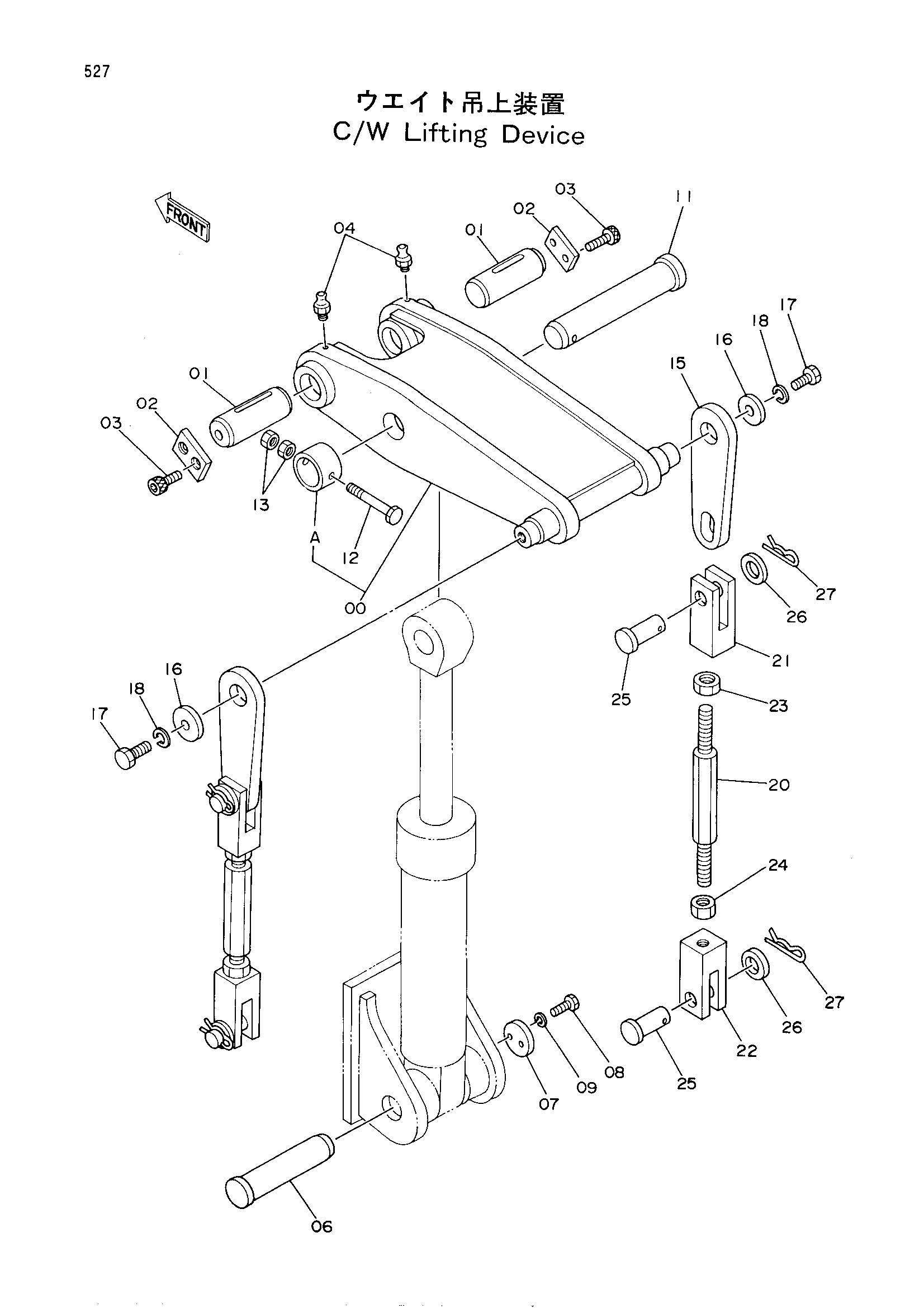

Заводская схема «C/W подъём устройство» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025544 | Тяга | 1 |
| 00A | 4293158 | Ограничитель | 1 |
| 01 | 4293038 | Палец | 2 |
| 02 | 4063340 | Стопорная пластина | 2 |
| 03 | M341630 | Болт с внутренним шестигранником | 4 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 06 | 4293906 | Палец | 1 |
| 07 | 4293036 | Ограничитель | 1 |
| 08 | J901230 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 11 | 4293907 | Палец | 1 |
| 12 | J931610 | Болт | 1 |
| 13 | J951016 | Гайка | 2 |
| 15 | 4293033 | Тяга | 2 |
| 16 | 4293037 | Ограничитель | 2 |
| 17 | J912045 | Болт | 2 |
| 18 | A590920 | Пружинная шайба | 2 |
| 20 | 4293034 | Шток | 2 |
| 21 | 4293031 | Концевой вилка (правый) | 2 |
| 22 | 4293032 | Концевой вилка (левый) | 2 |
| 23 | J953039 | Гайка | 2 |
| 24 | J958039 | Гайка L | 2 |
| 25 | 4293035 | Палец | 4 |
| 26 | A590142 | Плоская шайба | 4 |
| 27 | 4221673 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
