Бортовой редуктор — HITACHI EX700

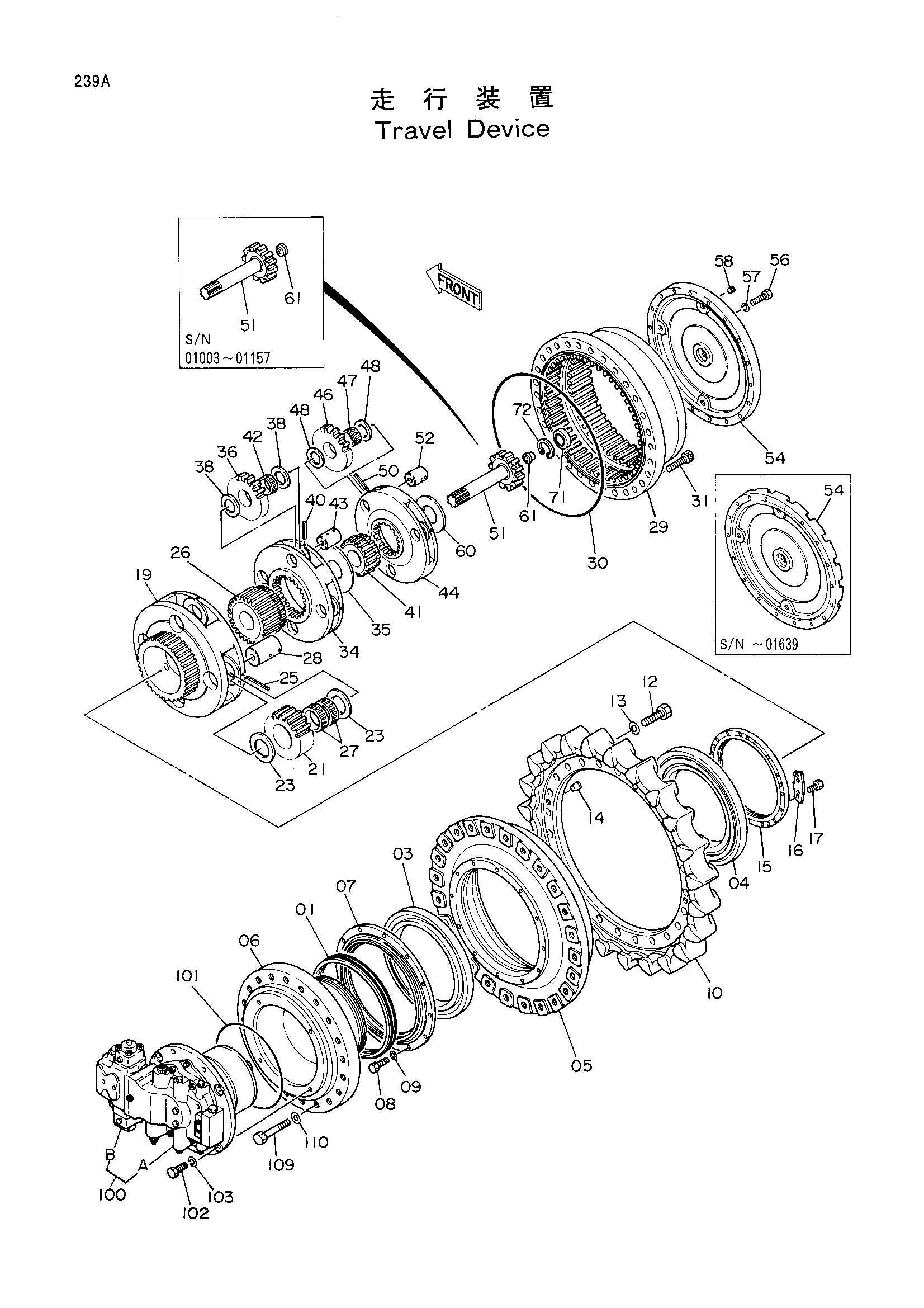

Заводская схема «Бортовой редуктор» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9079497 | Бортовой редуктор в сборе | 2 | |
| 9079497 замена: 9124793 | Бортовой редуктор в сборе | 2 | |
| 9124793 | Бортовой редуктор в сборе | 2 | |
| 9124793 | Бортовой редуктор в сборе | 2 | |
| 01 | 4200413 замена: 4245703 | Комплект уплотнений | 1 |
| 01 | 4245703 | Комплект уплотнений | 1 |
| 03 | 4219329 | Роликовый подшипник | 1 |
| 04 | 4219328 | Роликовый подшипник | 1 |
| 05 | 1012131 | Барабан | 1 |
| 06 | 1014350 | Шпиндель | 1 |
| 07 | 2025832 | Опора | 1 |
| 08 | J901235 | Болт | 12 |
| 09 | A590912 | Пружинная шайба | 12 |
| 10 | 1013873 замена: 1017812 | Звёздочка | 1 |
| 10 | 1017812 | Звёздочка | 1 |
| 12 | J932785 | Болт | 24 |
| 13 | A590927 | Пружинная шайба | 24 |
| 14 | 425175 | Пробка | 2 |
| 15 | 3041463 | Гайка | 1 |
| 16 | 3041462 | Стопорная пластина | 1 |
| 17 | J901222 | Болт | 2 |
| 19 | 1014376 | Водило | 1 |
| 21 | 3041458 | Планетарная шестерня | 4 |
| 23 | 4219640 | Упорная пластина | 8 |
| 25 | 4222029 | Пружинный штифт | 4 |
| 26 | 3041455 | Солнечная шестерня | 1 |
| 27 | 4227582 | Игольчатый подшипник | 8 |
| 28 | 3043001 | Палец | 4 |
| 29 | 1012132 | Коронная шестерня | 1 |
| 30 | 4223568 | Уплотнительное кольцо | 1 |
| 31 | M342260 | Болт с внутренним шестигранником | 30 |
| 34 | 1012127 | Водило | 1 |
| 35 | 4219641 | Проставка | 1 |
| 36 | 3041457 | Планетарная шестерня | 4 |
| 38 | 4201968 | Упорная пластина | 8 |
| 40 | 4203180 | Пружинный штифт | 4 |
| 41 | 3041454 | Солнечная шестерня | 1 |
| 42 | 4227581 | Игольчатый подшипник | 4 |
| 43 | 3043000 | Палец | 4 |
| 44 | 1012126 | Водило | 1 |
| 46 | 3041456 | Планетарная шестерня | 3 |
| 47 | 4222031 | Игольчатый подшипник | 3 |
| 48 | 4258058 | Упорная пластина | 6 |
| 50 | 4222030 | Пружинный штифт | 3 |
| 51 | 2025831 | Вал проп. | 1 |
| 51 | 2033325 замена: 2025831 | Вал проп. | 1 |
| 52 | 3042999 | Палец | 3 |
| 54 | 1015076 замена: 1017113 | Крышка | 1 |
| 54 | 1015076 замена: 4284195 | Крышка | 1 |
| 54 | 1015076 замена: 4284501 | Крышка | 1 |
| 54 | 1015076 замена: 988850 | Крышка | 1 |
| 54 | 1017113 замена: 1022021 | Крышка | 1 |
| 54 | 1022021 | Крышка | 1 |
| 56 | 4257967 | Болт башмак | 18 |
| 56 | J901440 замена: 4257967 | Болт | 18 |
| 57 | A590914 | Пружинная шайба | 18 |
| 58 | 94-2015 | Пробка | 3 |
| 60 | 4250568 | Проставка | 1 |
| 61 | 4259327 | Сиденье | 1 |
| 61 | 4284501 | Палец | 1 |
| 71 | 4284195 | Шариковый подшипник | 1 |
| 72 | 988850 | Стопорное кольцо | 1 |
| 100 | 4252566 замена: 4296661 | Гидромотор | 1 |
| 100 | 4296661 | Гидромотор | 1 |
| 100 | 4296661 замена: 4344701 | Гидромотор | 1 |
| 100 | 4344701 | Гидромотор | 1 |
| 100 | 4344701 | Гидромотор | 1 |
| 100A | 4218168 замена: 4296660 | Гидромотор | 1 |
| 100A | 4296660 | Гидромотор | 1 |
| 100A | 4296660 замена: 4344702 | Гидромотор | 1 |
| 100A | 4344702 | Гидромотор | 1 |
| 100A | 4344702 | Гидромотор | 1 |
| 100B | 4217950 | Тормозной клапан | 1 |
| 100B | 4217950 замена: 4344703 | Тормозной клапан | 1 |
| 100B | 4344703 | Тормозной клапан | 1 |
| 100B | 4344703 | Тормозной клапан | 1 |
| 101 | 4203188 замена: 4271596 | Уплотнительное кольцо | 1 |
| 101 | 4271596 | Уплотнительное кольцо | 1 |
| 102 | J911860 | Болт | 4 |
| 103 | A590918 | Пружинная шайба | 4 |
| 109 | J932704 | Болт | 20 |
| 110 | 4085857 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
