Обратный трубопроводы (1) — HITACHI EX700

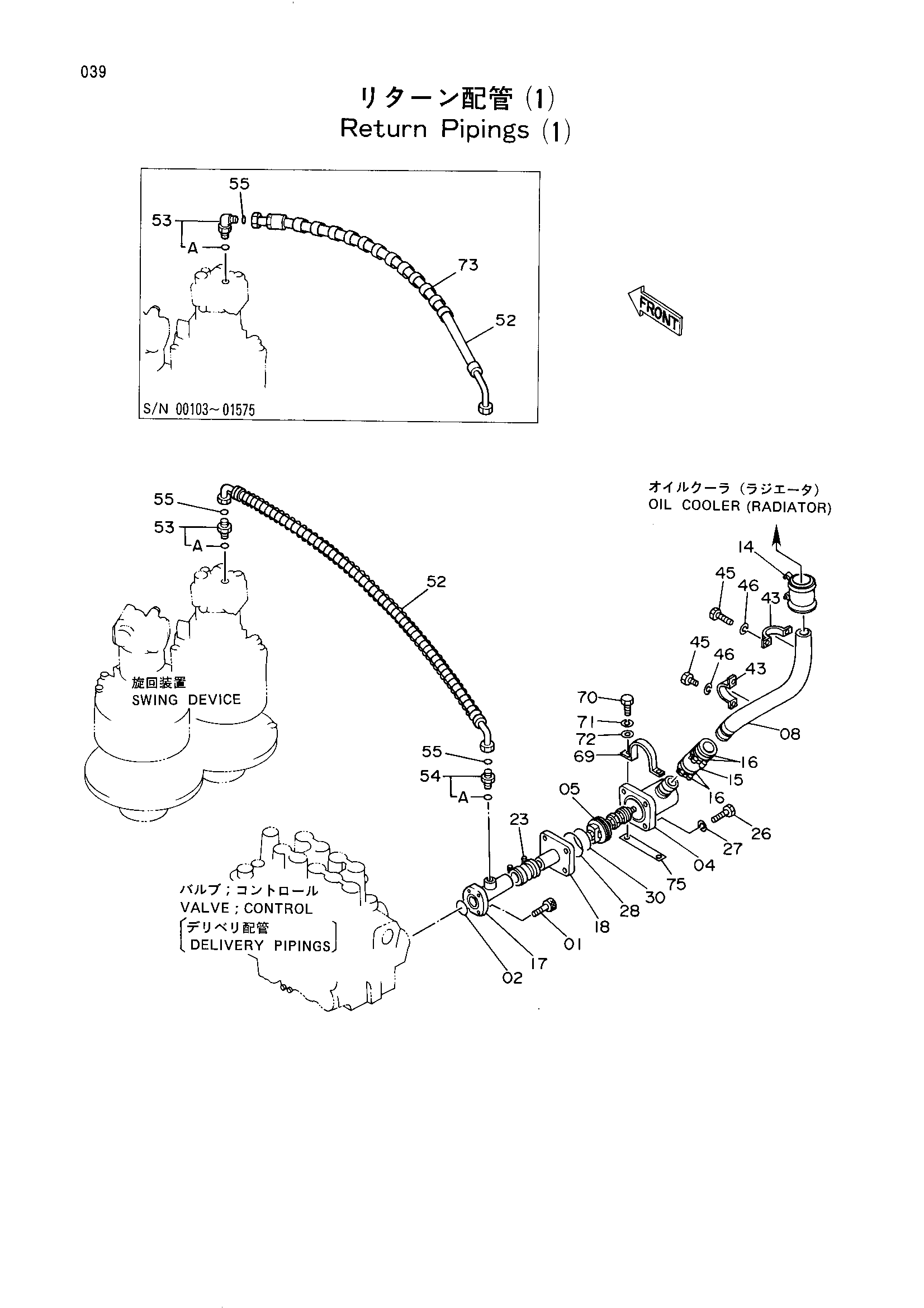

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341445 | Болт с внутренним шестигранником | 4 |
| 02 | A810075 | Уплотнительное кольцо | 1 |
| 04 | 8044000 | Трубка | 1 |
| 05 | 4235826 | Клапан | 1 |
| 08 | 8041534 | Трубка | 1 |
| 14 | 4071215 | Муфта | 1 |
| 15 | 4099119 | Резиновый шланг | 1 |
| 16 | 4152704 замена: 4263765 | Хомут шланга | 4 |
| 16 | 4263765 | Хомут шланга | 4 |
| 17 | 9733465 | Трубка | 1 |
| 18 | 9733466 | Трубка | 1 |
| 23 | 4067833 | Муфта | 1 |
| 26 | J901240 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | A810145 | Уплотнительное кольцо | 1 |
| 30 | A810115 | Уплотнительное кольцо | 1 |
| 43 | 4000909 | Хомут трубки | 2 |
| 45 | J901022 | Болт | 4 |
| 46 | A590910 | Пружинная шайба | 4 |
| 52 | 4217389 | Шланг | 1 |
| 52 | 4354226 | Шланг (висх защита) | 1 |
| 53 | 4189535 | Адаптер | 1 |
| 53 | 4198799 | Угловой штуцер | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4189535 | Адаптер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4187328 | Уплотнительное кольцо | 2 |
| 69 | 4246954 | Хомут трубки | 1 |
| 69 | 4288328 | Хомут трубки | 1 |
| 70 | J901230 | Болт | 2 |
| 71 | A590912 | Пружинная шайба | 2 |
| 72 | A590112 | Плоская шайба | 2 |
| 73 | 4044420 | Протектер | 3 |
| 75 | 4281110 | Регулировочная шайба 2.3 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
