Пилотный трубопроводы (1-8) — HITACHI EX700

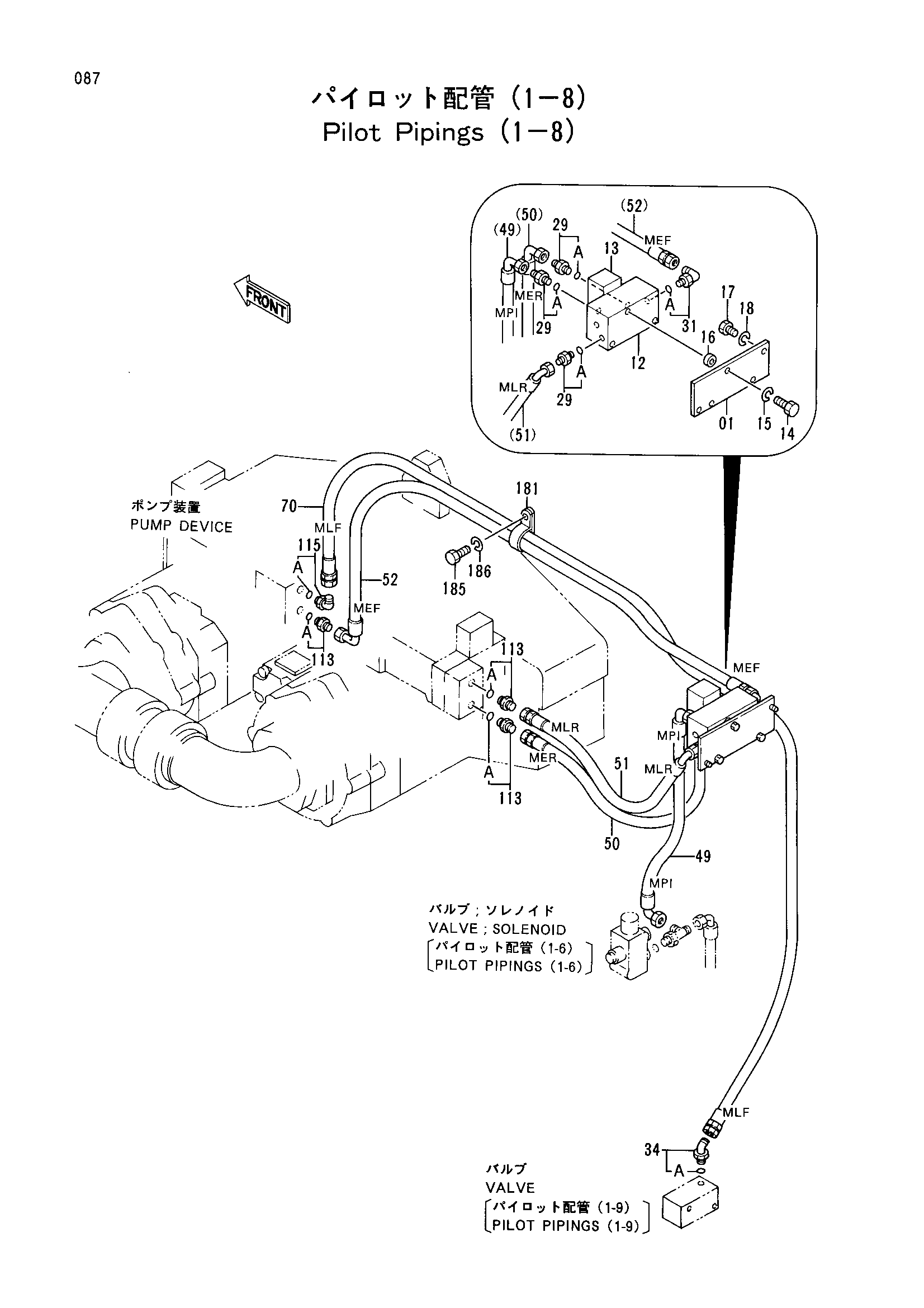

Заводская схема «Пилотный трубопроводы (1-8)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4207494 | Пластина | 1 |
| 12 | 4207493 | Клапан | 1 |
| 13 | 4184231 | Электромагнитный клапан | 1 |
| 14 | J900825 | Болт | 3 |
| 15 | A590908 | Пружинная шайба | 3 |
| 16 | 4207491 | Проставка | 3 |
| 17 | J901016 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 29 | 4200465 | Адаптер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4193826 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4234309 | Шланг | 1 |
| 50 | 4218016 | Шланг | 1 |
| 51 | 4234322 | Шланг | 1 |
| 52 | 4234323 | Шланг | 1 |
| 70 | 4252832 | Шланг | 1 |
| 113 | 4200465 | Адаптер | 3 |
| 113A | 957366 | Уплотнительное кольцо | 1 |
| 115 | 4154670 | Угловой штуцер | 1 |
| 115A | 957366 | Уплотнительное кольцо | 1 |
| 181 | 4190292 | Зажим | 1 |
| 185 | J901016 | Болт | 1 |
| 186 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
