Рычаг управления (погрузчик нижний разгрузка) — HITACHI EX700

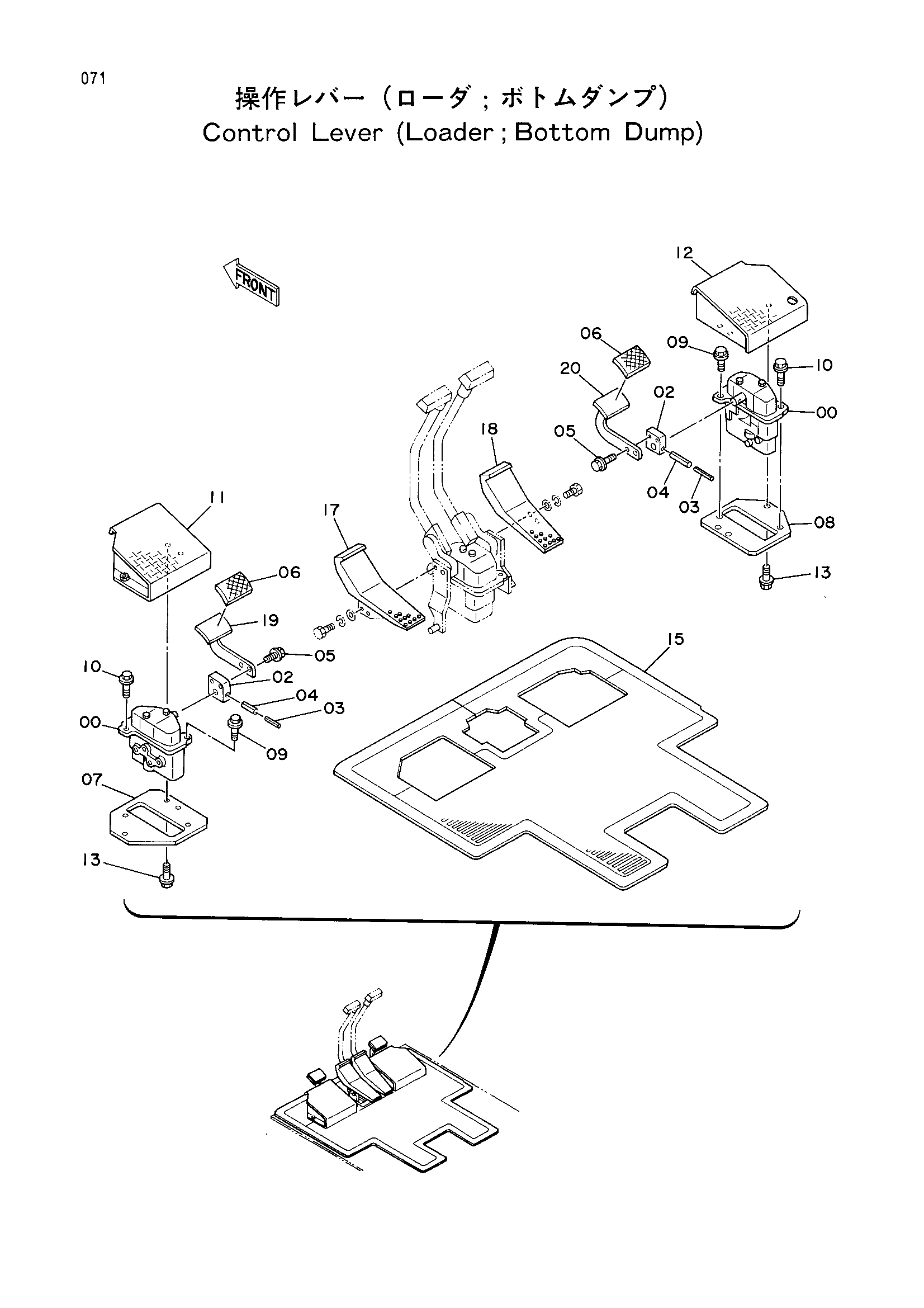

Заводская схема «Рычаг управления (погрузчик нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 2 |
| 02 | 4246835 | Кронштейн | 2 |
| 03 | 4205317 | Пружинный штифт | 2 |
| 04 | 4205318 | Пружинный штифт | 2 |
| 05 | J011030 | Болт с шайбой | 4 |
| 06 | 972898 | Крышка | 2 |
| 07 | 9733568 | Пластина | 1 |
| 08 | 9733569 | Пластина | 1 |
| 09 | J011025 | Болт с шайбой | 2 |
| 10 | J011035 | Болт с шайбой | 2 |
| 11 | 8045778 | Крышка | 1 |
| 12 | 7023273 замена: 8050108 | Крышка (правый) | 1 |
| 12 | 8050108 | Крышка (правый) | 1 |
| 13 | J011030 | Болт с шайбой | 6 |
| 15 | 3048244 | Коврик пола | 1 |
| 17 | 3047708 | Педаль | 1 |
| 18 | 3047324 | Педаль | 1 |
| 19 | 8048224 | Педаль | 1 |
| 20 | 8048225 | Педаль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
