Передний трубопроводы для MKB гидромолот (1) <EX700BE> — HITACHI EX700

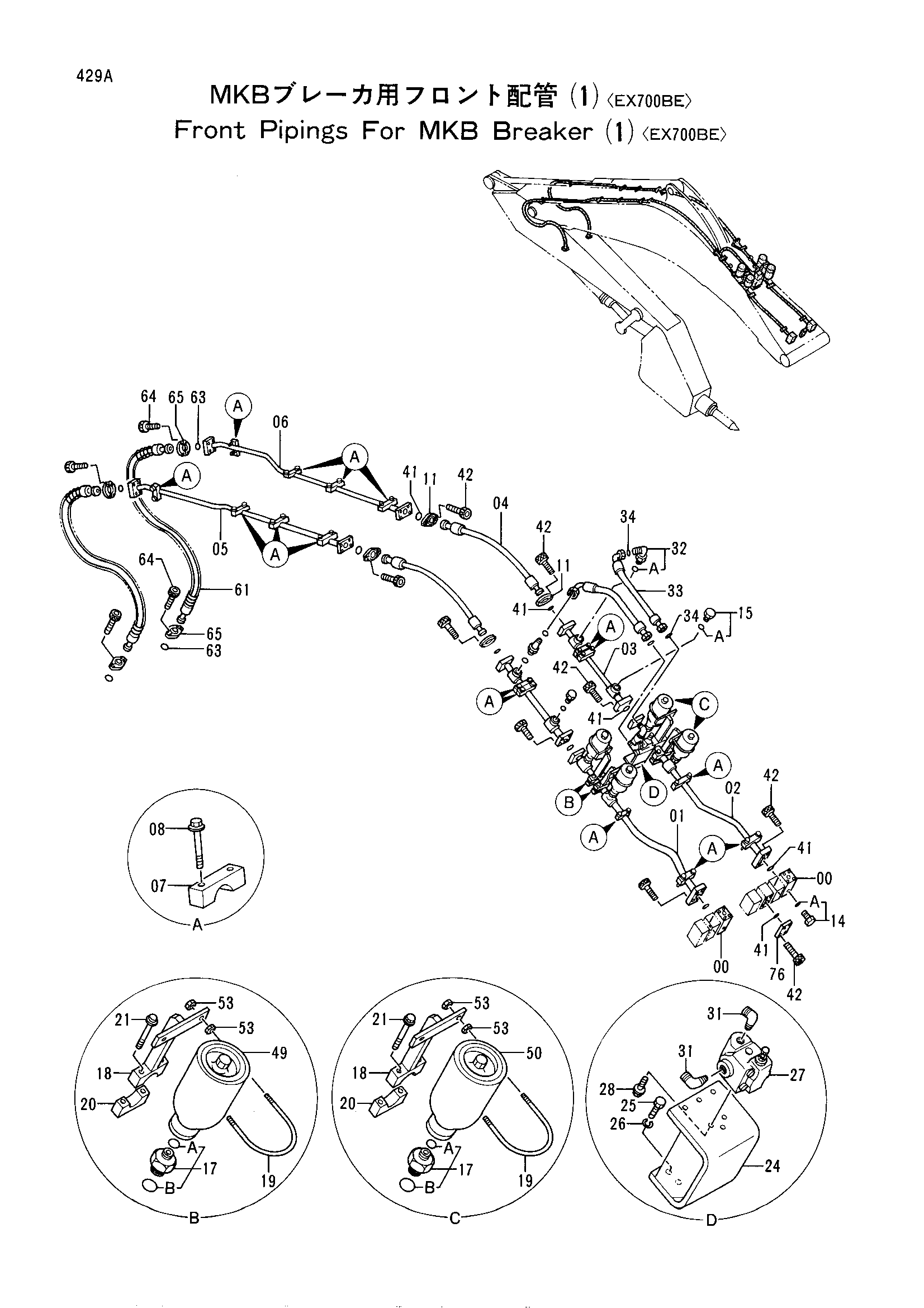

Заводская схема «Передний трубопроводы для MKB гидромолот (1) <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3065903	Блок	2
01	8055726	Трубка	1
02	8055727	Трубка	1
03	8056953	Трубка	2
04	4319366	Шланг	2
05	8057199	Трубка	1
06	8057200	Трубка	1
07	4118860	Хомут трубки	2
08	J011275	Болт с шайбой	32
11	4089703	Разъёмный фланец	8
14	4093624	Пробка	1
14A	957366	Уплотнительное кольцо	1
15	4154693	Пробка	4
15A	970860	Уплотнительное кольцо	1
17	4318302	Адаптер	10
17A	4509181	Уплотнительное кольцо	1
17B	970860	Уплотнительное кольцо	1
18	8056999	Кронштейн	10
19	4289010	U-образный болт	10
20	4317910	Хомут трубки	5
21	J011255	Болт с шайбой	10
24	8056582	Кронштейн	1
25	J901640	Болт	4
26	A590916	Пружинная шайба	4
27	4216292	Предохранительный клапан	1
28	J011025	Болт с шайбой	3
31	4314059	Угловой штуцер	2
32	4314060	Угловой штуцер	2
32A	970860	Уплотнительное кольцо	1
33	4319367	Шланг	2
34	4187329	Уплотнительное кольцо	4
41	4508805	Уплотнительное кольцо	9
42	M341445	Болт с внутренним шестигранником	36
49	4302458 замена: 4377518	Гидроаккумулятор	2
49	4377518	Гидроаккумулятор	2
50	4284867	Гидроаккумулятор	2
53	J950012	Гайка	16
61	4274675	Шланг	2
63	4508805	Уплотнительное кольцо	4
64	M341445	Болт с внутренним шестигранником	16
65	4089703	Разъёмный фланец	8
76	4118188	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
