Смазка трубопроводы (рукоять) <EX700, EX700H> — HITACHI EX700

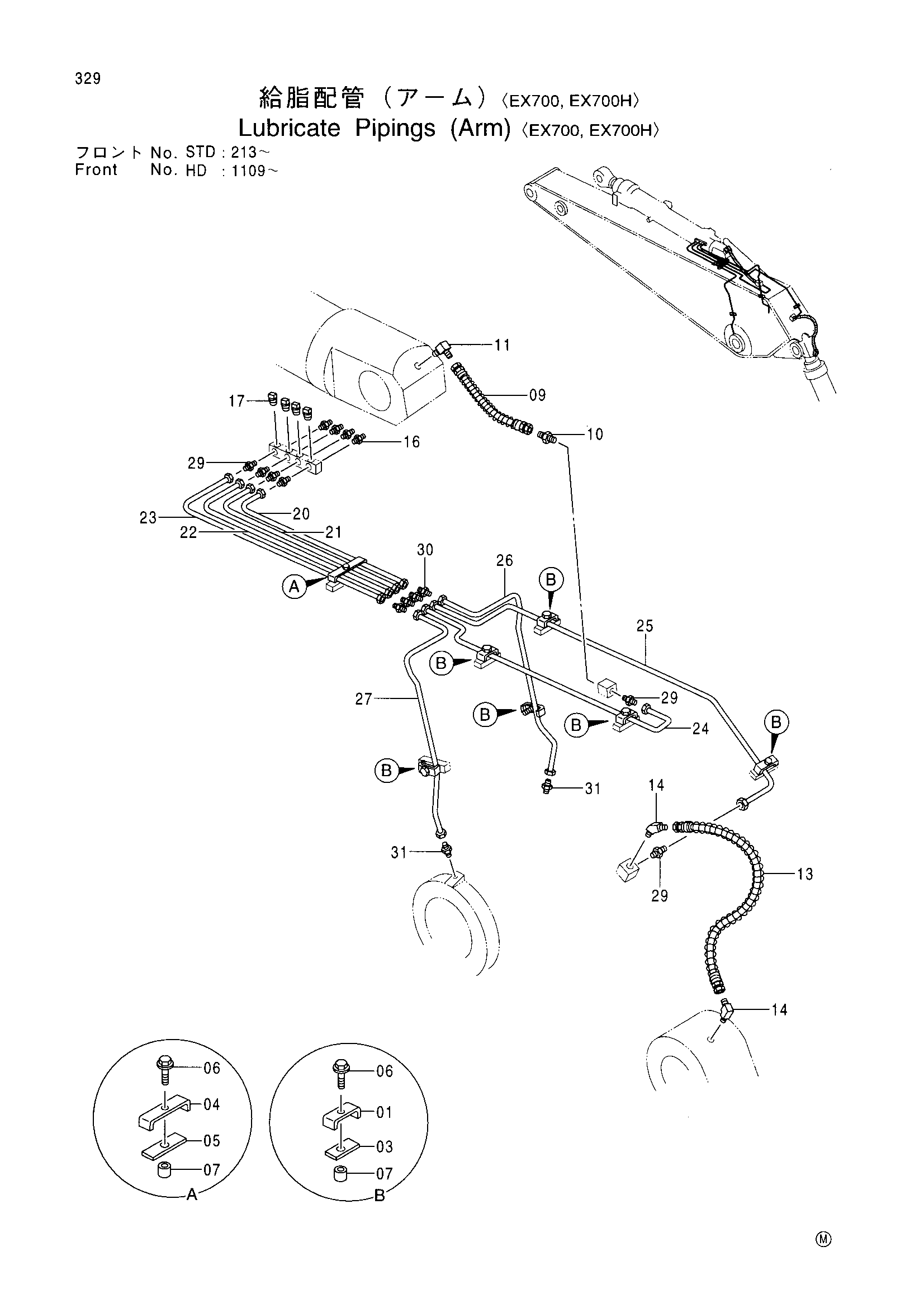

Заводская схема «Смазка трубопроводы (рукоять) <EX700, EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269656 | Хомут | 6 |
| 03 | 4269657 | Резиновая прокладка | 6 |
| 04 | 4350191 | Хомут | 1 |
| 05 | 4350194 | Резиновая прокладка | 1 |
| 06 | J011030 | Болт с шайбой | 7 |
| 07 | 4269658 | Проставка | 7 |
| 09 | 4309170 | Шланг | 1 |
| 10 | 94-1301 | Адаптер | 1 |
| 11 | 94-1401 | Угловой штуцер | 1 |
| 13 | 4225479 | Шланг | 1 |
| 14 | 94-1501 | Угловой штуцер | 2 |
| 16 | J75482 | Пресс-маслёнка | 4 |
| 17 | 94-2022 | Пробка | 4 |
| 20 | 4347381 | Трубка | 1 |
| 21 | 4347384 | Трубка | 1 |
| 22 | 4347386 | Трубка | 1 |
| 23 | 4347387 | Трубка | 1 |
| 24 | 4347389 | Трубка | 1 |
| 25 | 4347802 | Трубка | 1 |
| 26 | 3071999 | Трубка | 1 |
| 27 | 3072000 | Трубка | 1 |
| 29 | 4130169 | Штуцер трубки | 6 |
| 30 | 4130192 | Штуцер трубки | 4 |
| 31 | 4130168 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
