Кондиционер (2) — HITACHI EX700

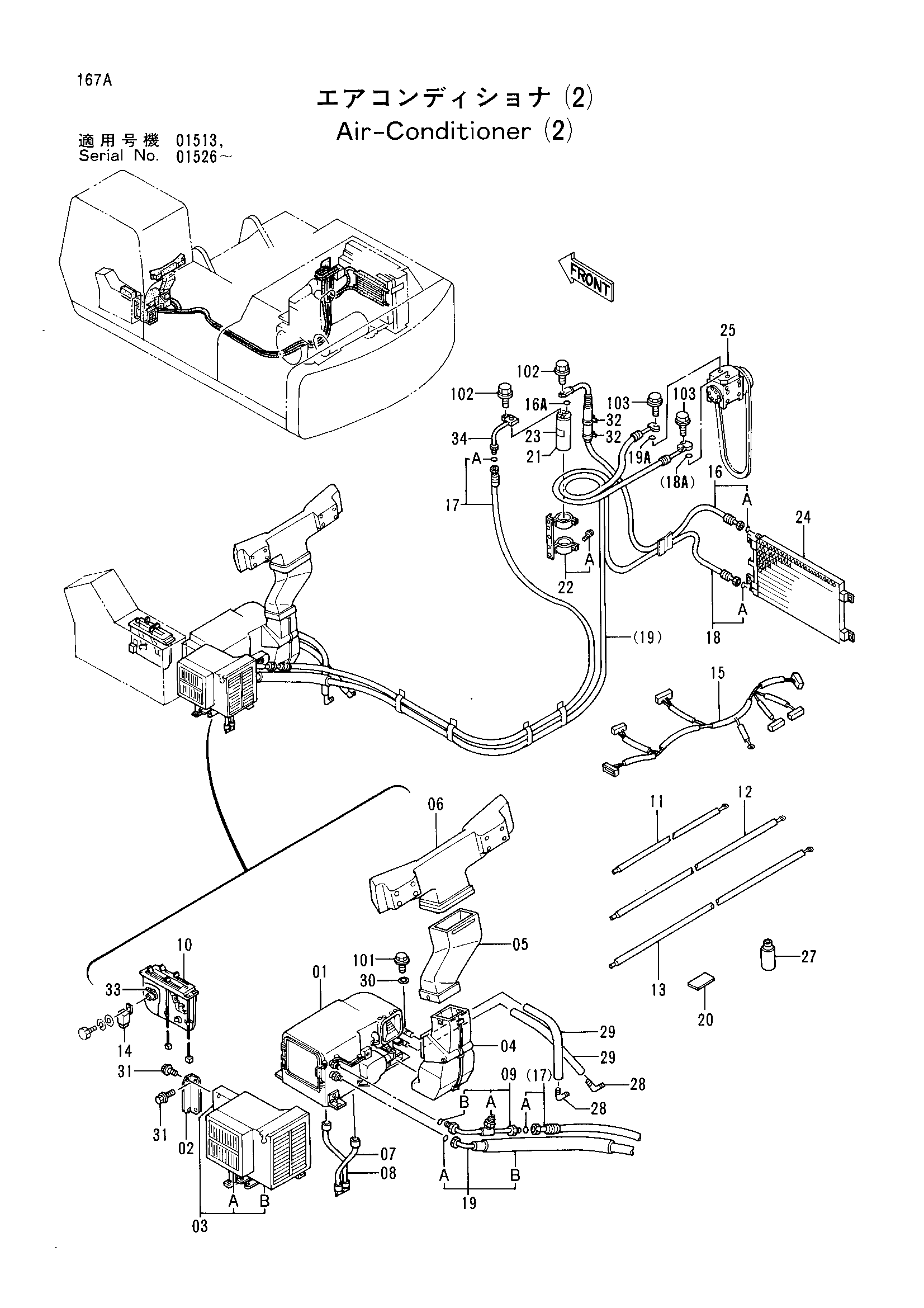

Заводская схема «Кондиционер (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-34	4344375	Кондиционер в сборе	1
01	4343943	Блок (кондиционер)<для детали: se	1
02	4251891	Кронштейн	1
03	4343944	Короб	1
03A	4337254	Фильтр воздушный	1
03B	4234793	Фильтрующий элемент	1
04	4251893	Воздуховод	1
05	4251894	Воздуховод	1
06	4251895	Воздуховод	1
07	4251896	Шланг	1
08	4251897	Шланг	1
09	4343945	Трубка	1
09A	4350188	Датчик давления	1
09B	4350187	Уплотнительное кольцо	1
10	4234806	Панель (кондиционер)<для детали: s	1
11	4251898	Трос управления	1
12	4251899	Трос управления	1
13	4252000	Трос управления	1
14	4234810	Реле	1
15	4343946	Жгут проводов	1
16	4343947	Шланг	1
16A	4350187	Уплотнительное кольцо	2
17	4343948	Шланг	1
17A	4350187	Уплотнительное кольцо	2
18	4343949	Шланг	1
18A	4350207	Уплотнительное кольцо	2
19	4343950	Шланг	1
19A	4350206	Уплотнительное кольцо	2
19B	4235881	Защитный кожух	1
20	4235882	Защитный кожух	3
21	4333461	Бак рекеивер	1
22	4333462	Держатель рекеивер	1
22A	4236445	Болт с шайбой	2
23	4237983	Пластина	1
24	4333460	Конденсатор	1
25	4333459	Компрессор (аир-конд.)<для детали: se	1
27	4349717	GAS	6
28	4252005	Соединение трубка	2
29	4252006	Водяной шланг	2
30	4235883	Шайба	6
31	4236446	Болт с шайбой	6
32	4235884	Защитный кожух	9
33	4235885	Ленточный зажим	40
34	4347646	Трубка ликуид	1
101	J021025	Болт с шайбой	6
102	J020625	Болт с шайбой	2
103	J020630	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
