Пилотный трубопроводы (3-5) (погрузчик) — HITACHI EX700

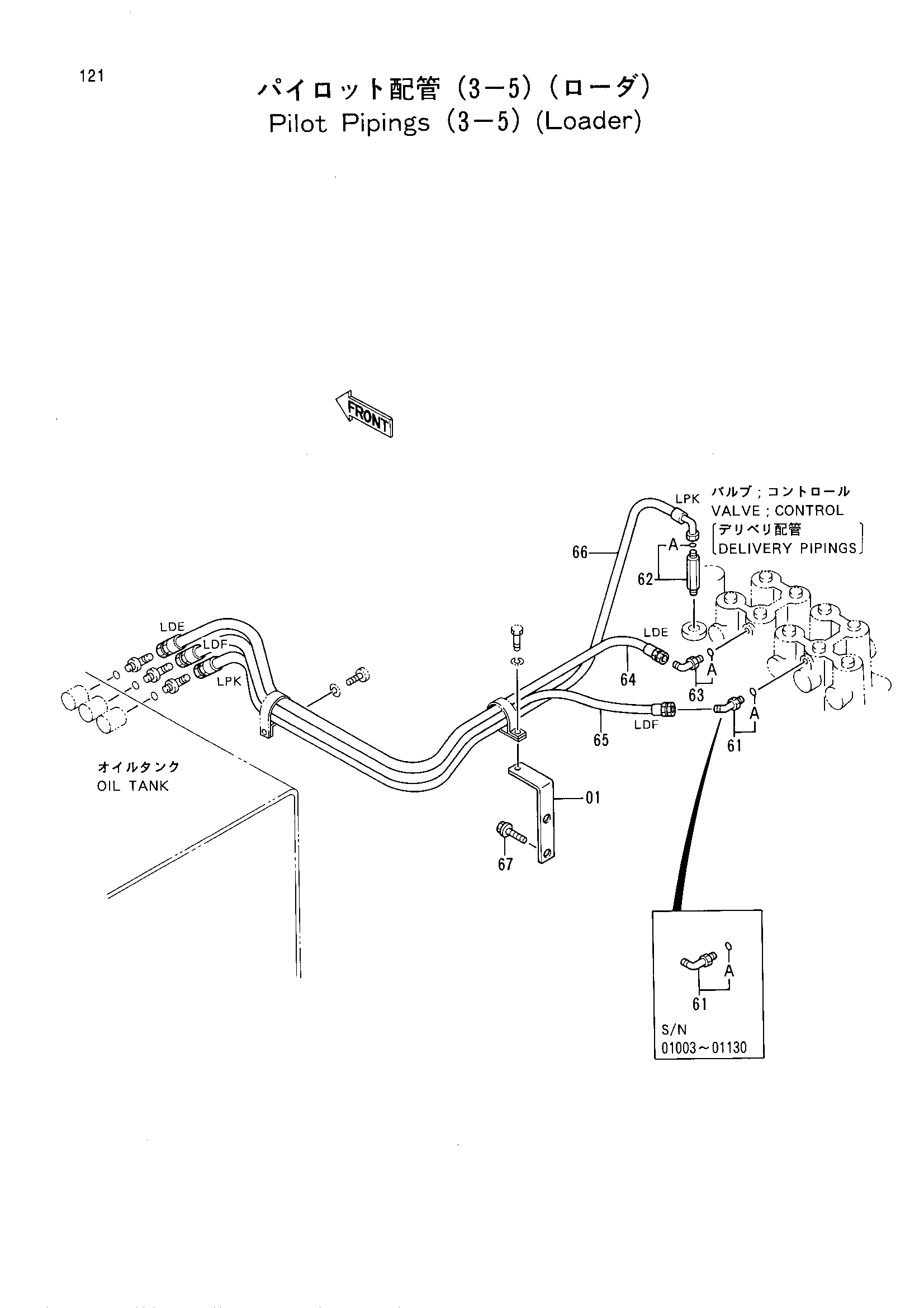

Заводская схема «Пилотный трубопроводы (3-5) (погрузчик)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051239 | Кронштейн | 1 |
| 01 | 8061665 | Кронштейн | 1 |
| 61 | 4154670 | Угловой штуцер | 1 |
| 61 | 4193826 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4209930 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4154670 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4278521 | Нейлоновый шланг | 1 |
| 64 | 4278521 | Нейлоновый шланг | 1 |
| 64 | 4367318 | Шланг (LDE) | 1 |
| 64 | 4367318 | Шланг (LDE) | 1 |
| 65 | 4278522 | Нейлоновый шланг | 1 |
| 65 | 4278522 | Нейлоновый шланг | 1 |
| 65 | 4367319 | Шланг (LDF) | 1 |
| 65 | 4367319 | Шланг (LDF) | 1 |
| 66 | 4278523 | Нейлоновый шланг | 1 |
| 66 | 4278523 | Нейлоновый шланг | 1 |
| 66 | 4367339 | Шланг (LPK) | 1 |
| 66 | 4367339 | Шланг (LPK) | 1 |
| 67 | J021030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
