Управление короб (левый) — HITACHI EX700

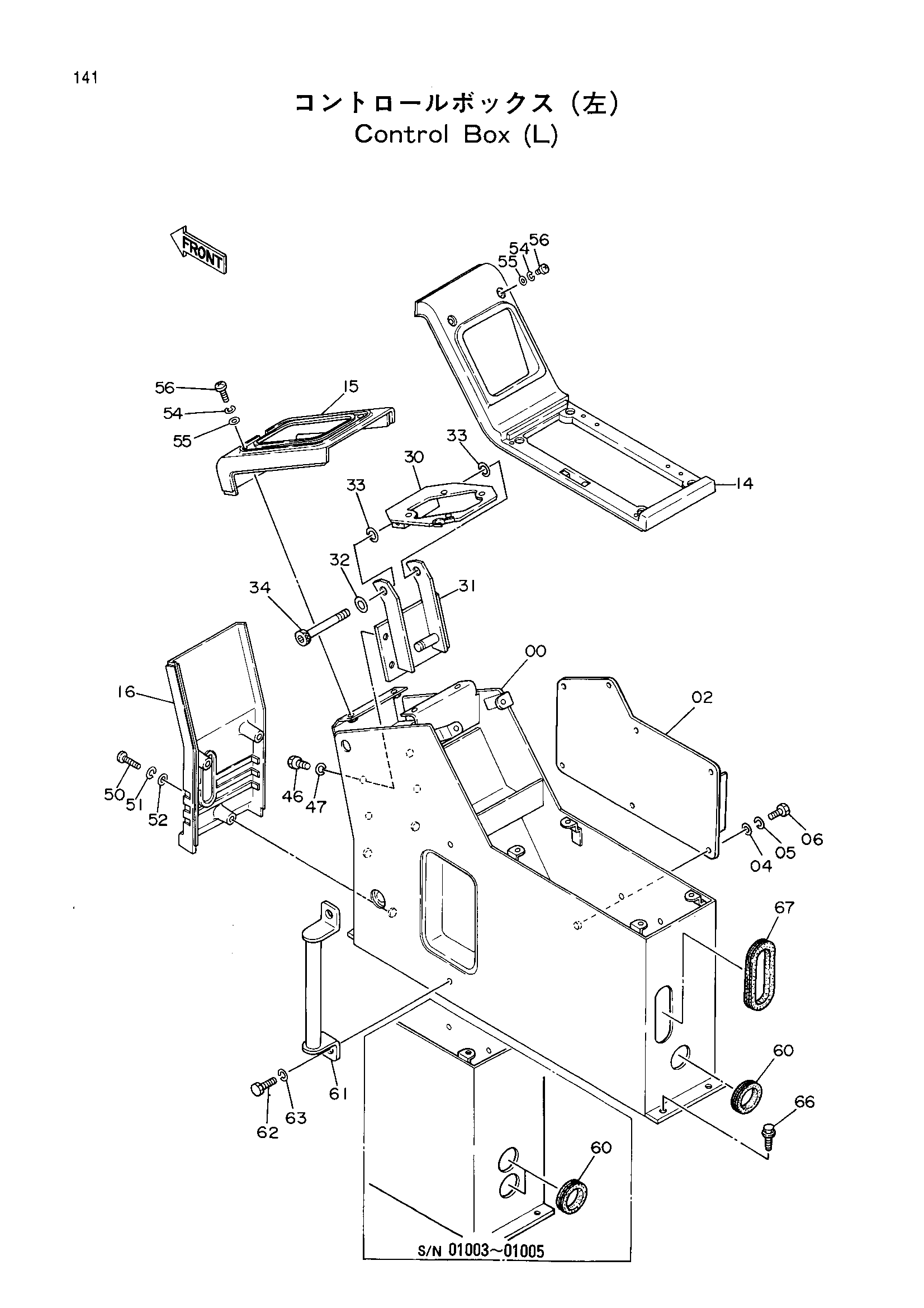

Заводская схема «Управление короб (левый)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009242 | Стойка | 1 |
| 02 | 7021746 | Крышка | 1 |
| 04 | A590106 | Плоская шайба | 7 |
| 05 | A590906 | Пружинная шайба | 7 |
| 06 | J900614 | Болт | 7 |
| 14 | 5002029 | Крышка | 1 |
| 15 | 1010967 | Крышка | 1 |
| 16 | 1010900 | Крышка | 1 |
| 30 | 8038104 | Кронштейн | 1 |
| 30-34 | 9076593 | Кронштейн в сборе | 1 |
| 31 | 8038101 | Кронштейн | 1 |
| 32 | A590112 | Плоская шайба | 1 |
| 33 | 4191947 | Регулировочная шайба | 2 |
| 34 | M341200 | Болт с внутренним шестигранником | 1 |
| 46 | J901020 | Болт | 4 |
| 47 | A590910 | Пружинная шайба | 4 |
| 50 | J850640 | Винт | 3 |
| 51 | J251006 | Пружинная шайба | 3 |
| 52 | J250006 | Плоская шайба | 3 |
| 54 | J251006 | Пружинная шайба | 6 |
| 55 | J250006 | Плоская шайба | 6 |
| 56 | J850620 | Винт | 6 |
| 60 | 4146559 | Резиновая втулка | 2 |
| 60 | 4146559 | Резиновая втулка | 1 |
| 61 | 9728240 | Стойка | 1 |
| 62 | J901020 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 66 | J011025 | Болт с шайбой | 4 |
| 67 | 4255397 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
