Укороченный рукоять 2.95M <EX700> — HITACHI EX700

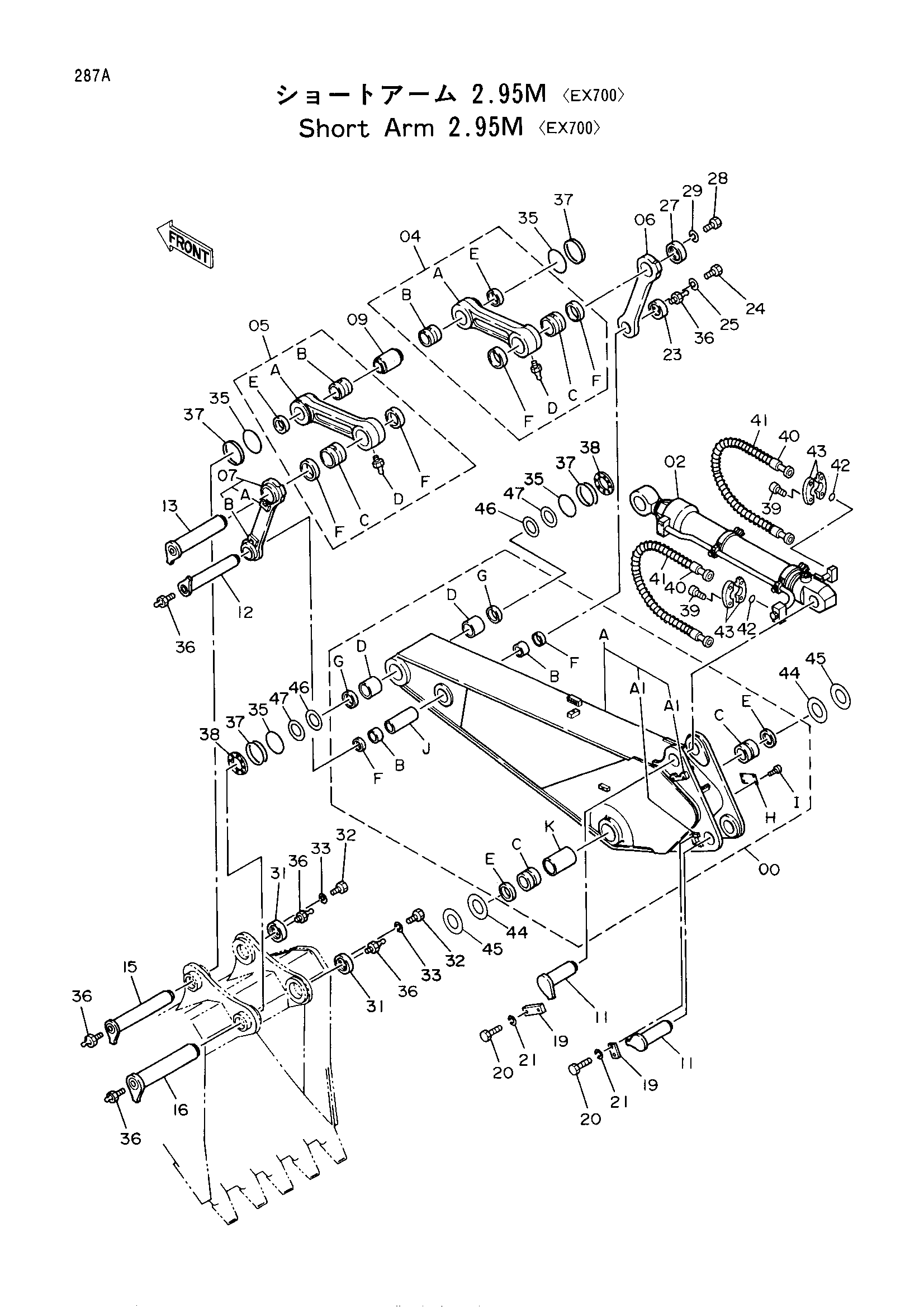

Заводская схема «Укороченный рукоять 2.95M <EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9092389 | Рукоять в сборе | 1 |
| 00A | 5002592 замена: 5004077 | Рукоять укороченный | 1 |
| 00A | 5004077 | Рукоять укороченный | 1 |
| 00A1 | 4217052 | Ограничитель | 2 |
| 00B | 4129729 | Втулка | 2 |
| 00C | 4218719 | Втулка | 2 |
| 00D | 4259361 | Втулка | 2 |
| 00E | 4251766 | Пылезащитное уплотнение | 2 |
| 00F | 4251212 | Уплотнение даст | 2 |
| 00G | 4260499 | Пылезащитное уплотнение | 2 |
| 00H | 4222972 | Информационная табличка | 1 |
| 00I | M492564 | Приводной винт | 4 |
| 00J | 4246012 | Трубка | 1 |
| 00K | 4246011 | Трубка | 1 |
| 02 | 4251780 | Гидроцилиндр ковша | 1 |
| 04 | 9084652 | Тяга A в сборе (правый) | 1 |
| 04A | 2030150 | Тяга | 1 |
| 04B | 4190011 замена: 4281149 | Втулка | 1 |
| 04B | 4281149 | Втулка | 1 |
| 04C | 4234708 | Втулка | 1 |
| 04D | J75481 | Пресс-маслёнка | 1 |
| 04E | 4251767 | Пылезащитное уплотнение | 1 |
| 04F | 4251753 | Пылезащитное уплотнение | 2 |
| 05 | 9084653 | Тяга A в сборе (левый) | 1 |
| 05A | 2030151 | Тяга | 1 |
| 05B | 4190011 замена: 4281149 | Втулка | 1 |
| 05B | 4281149 | Втулка | 1 |
| 05C | 4234708 | Втулка | 1 |
| 05D | J75481 | Пресс-маслёнка | 1 |
| 05E | 4251767 | Пылезащитное уплотнение | 1 |
| 05F | 4251753 | Пылезащитное уплотнение | 2 |
| 06 | 8043681 | Тяга (правый) | 1 |
| 07 | 8043682 | Тяга (левый) | 1 |
| 07A | 4248460 | Ограничитель | 1 |
| 07B | 4248587 | Ограничитель | 1 |
| 09 | 4216568 | Проставка | 1 |
| 11 | 8040849 | Палец | 2 |
| 12 | 8042696 | Палец | 1 |
| 13 | 8042697 | Палец | 1 |
| 15 | 8040851 | Палец | 1 |
| 16 | 8048480 замена: 8059427 | Палец | 1 |
| 16 | 8059427 | Палец | 1 |
| 19 | 4122729 | Пластина | 2 |
| 20 | J912045 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 23 | 3015951 | Ограничитель | 1 |
| 24 | M111645 | Болт | 3 |
| 25 | A590916 | Пружинная шайба | 3 |
| 27 | 4246611 | Ограничитель | 1 |
| 28 | J912045 | Болт | 3 |
| 29 | A590920 | Пружинная шайба | 3 |
| 31 | 4251211 | Ограничитель | 2 |
| 32 | J912045 | Болт | 6 |
| 33 | A590920 | Пружинная шайба | 6 |
| 35 | 4247424 | Уплотнительное кольцо | 4 |
| 36 | J75481 | Пресс-маслёнка | 6 |
| 37 | 4252730 | Кольцо | 4 |
| 38 | 4259934 | Упорная пластина | 2 |
| 39 | M341445 | Болт с внутренним шестигранником | 8 |
| 40 | 4221231 | Шланг | 2 |
| 40 | 4221231 | Шланг | 2 |
| 40 | 4274675 | Шланг (с защита) | 2 |
| 40 | 4274675 | Шланг (с защита) | 2 |
| 41 | 4236766 | Защита шланга | 2 |
| 41 | 4236766 | Защита шланга | 2 |
| 42 | 4508805 | Уплотнительное кольцо | 2 |
| 43 | 4089703 | Разъёмный фланец | 4 |
| 44 | 4191277 | Регулировочная шайба 1.0 | 2 |
| 45 | 4185490 | Регулировочная шайба 2.3 | 1 |
| 46 | 4196144 | Регулировочная шайба 0.8 | 2 |
| 47 | 4200395 | Регулировочная шайба 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
