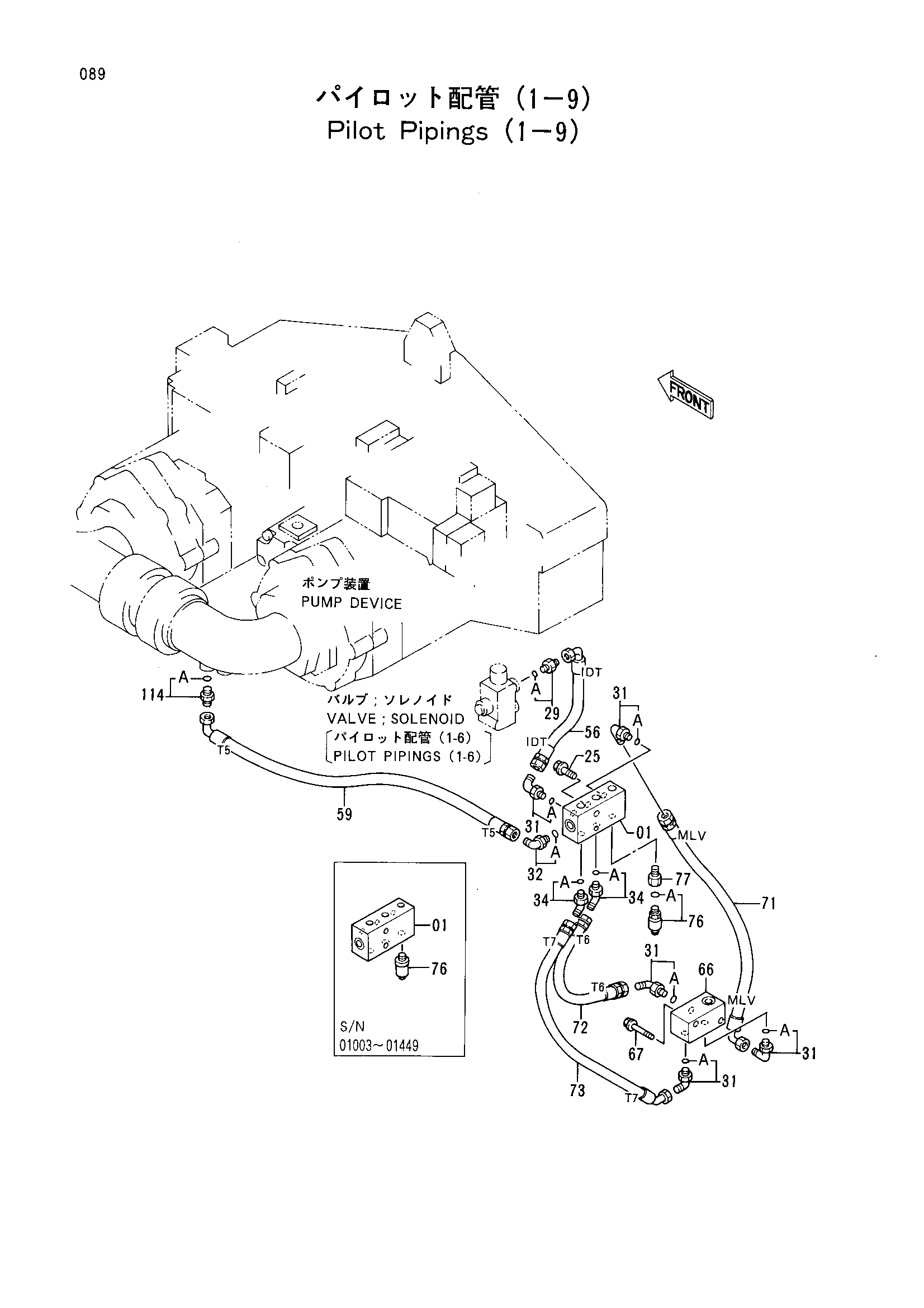

Пилотный трубопроводы (1-9) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (1-9)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2028852 замена: 2036157 | Коллектор | 1 |
| 01 | 2036157 | Коллектор | 1 |
| 25 | J010855 | Болт с шайбой | 2 |
| 29 | 4200465 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 5 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4154671 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4193826 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4234316 | Шланг | 1 |
| 59 | 4234321 | Шланг | 1 |
| 66 | 4252630 замена: 4272851 | Клапан | 1 |
| 66 | 4272851 | Клапан | 1 |
| 67 | J011065 | Болт с шайбой | 2 |
| 71 | 4252831 | Шланг | 1 |
| 72 | 4251969 | Шланг | 1 |
| 73 | 4251970 | Шланг | 1 |
| 76 | 4259333 замена: 4327175 | Выключатель давление | 1 |
| 76 | 4259333 замена: 4327185 | Выключатель давление | 1 |
| 76 | 4327185 | Датчик давления | 1 |
| 76A | 4506408 | Уплотнительное кольцо | 1 |
| 77 | 4327175 | Адаптер | 1 |
| 114 | 4200466 | Адаптер | 1 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
