Основной трубопроводы (экскаватор) — HITACHI EX700

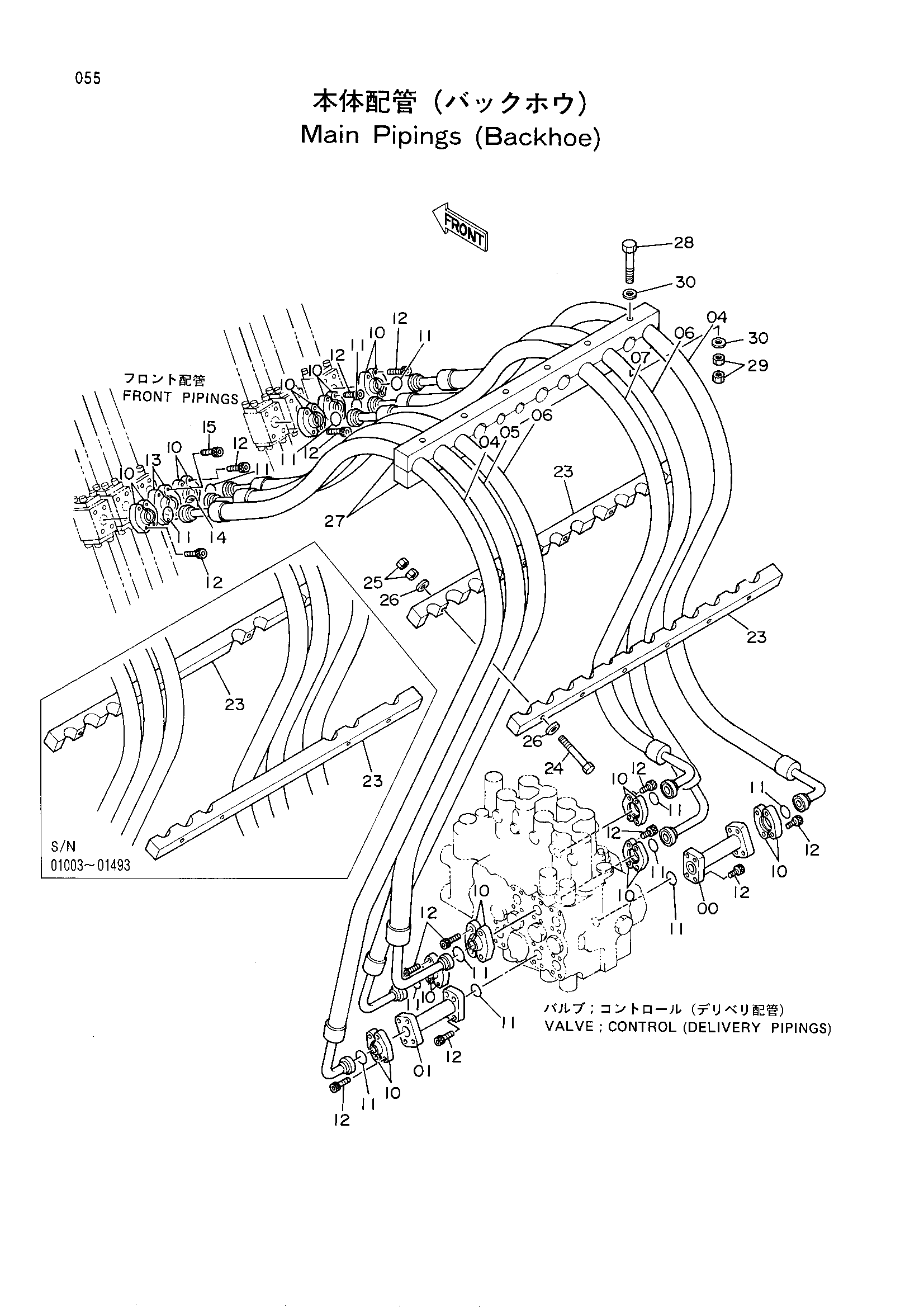

Заводская схема «Основной трубопроводы (экскаватор)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8041334 | Трубка | 1 |
| 01 | 8042534 | Трубка | 1 |
| 04 | 4221232 замена: 4272337 | Шланг | 2 |
| 04 | 4272337 | Шланг | 2 |
| 05 | 4236793 замена: 4272338 | Шланг | 1 |
| 05 | 4272338 | Шланг | 1 |
| 06 | 4221234 замена: 4272339 | Шланг | 2 |
| 06 | 4272339 | Шланг | 2 |
| 07 | 4221235 замена: 4272340 | Шланг | 1 |
| 07 | 4272340 | Шланг | 1 |
| 10 | 4089703 | Разъёмный фланец | 22 |
| 11 | 4508805 | Уплотнительное кольцо | 13 |
| 12 | M341445 | Болт с внутренним шестигранником | 52 |
| 13 | 4075854 | Разъёмный фланец | 2 |
| 14 | 4510169 | Уплотнительное кольцо | 1 |
| 15 | M341650 | Болт с внутренним шестигранником | 4 |
| 23 | 3069104 | Хомут | 2 |
| 23 | 4234874 замена: 4264399 | Хомут | 2 |
| 23 | 4234874 замена: J901211 | Хомут | 2 |
| 23 | 4264399 замена: 3069104 | Хомут | 2 |
| 24 | J901203 | Болт | 4 |
| 24 | J901211 | Болт | 4 |
| 24 | J901211 | Болт | 6 |
| 25 | J950012 | Гайка | 8 |
| 25 | J950012 | Гайка | 12 |
| 26 | 449490 | Шайба | 8 |
| 26 | 449490 | Шайба | 12 |
| 27 | 3069104 | Хомут | 2 |
| 28 | J901211 | Болт | 6 |
| 29 | J950012 | Гайка | 12 |
| 30 | 449490 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
