Поворот базовый <без гусеница> — HITACHI EX700

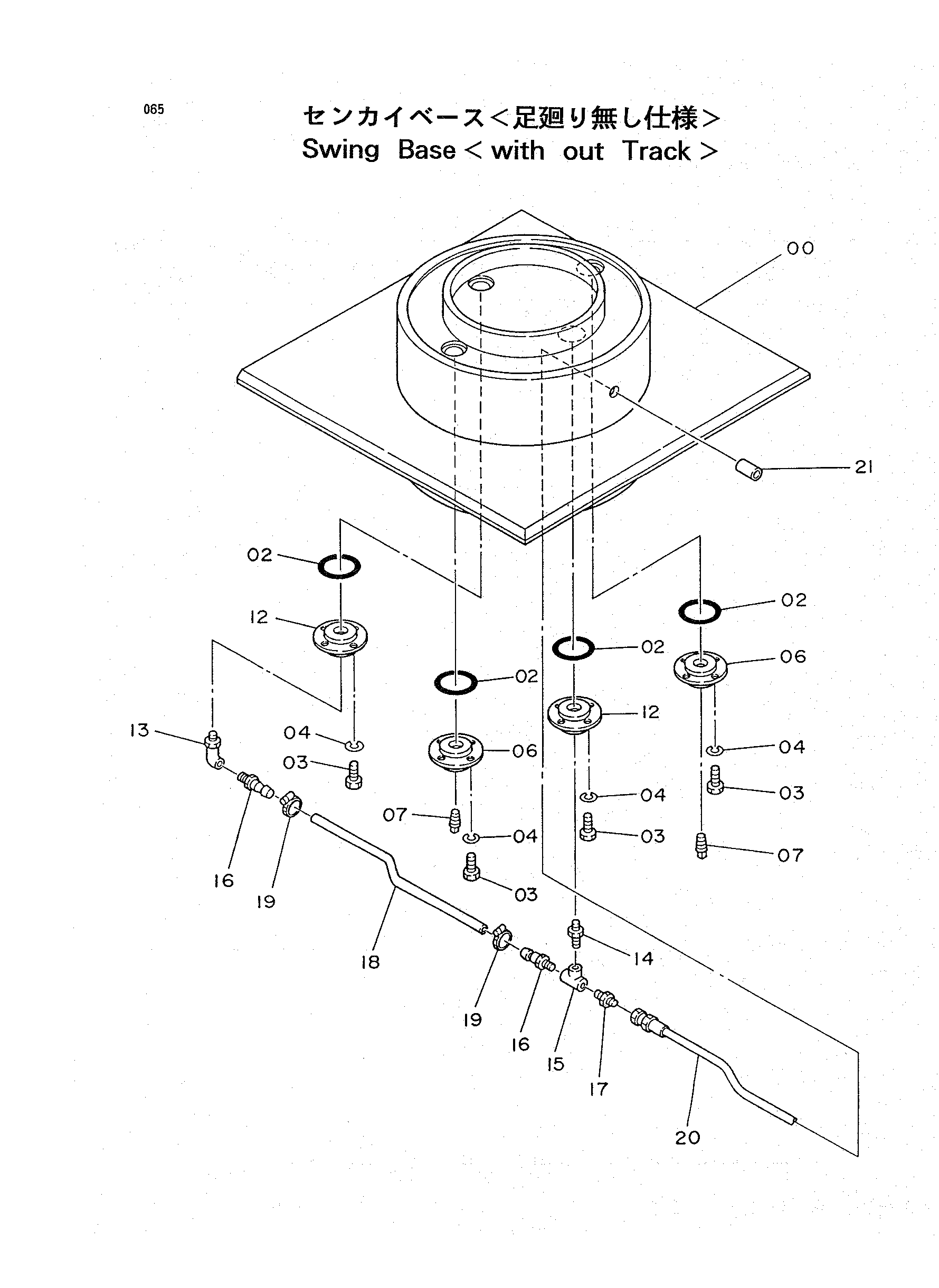

Заводская схема «Поворот базовый <без гусеница>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6013489 | Базовый | 1 |
| 02 | A810165 | Уплотнительное кольцо | 4 |
| 03 | M111025 | Болт | 24 |
| 04 | A590910 | Пружинная шайба | 24 |
| 06 | 4152455 | Крышка | 2 |
| 07 | 94-2024 | Пробка | 2 |
| 12 | 8038537 | Крышка | 2 |
| 13 | 94-0634 | Угловой штуцер | 1 |
| 14 | 94-1705 | Адаптер | 1 |
| 15 | 94-0664 | Тройник | 1 |
| 16 | 4211418 | Соединение шланг | 2 |
| 17 | 94-1305 | Адаптер | 1 |
| 18 | 4277298 | Шланг | 1 |
| 19 | 4505243 | Хомут шланга | 2 |
| 20 | 4204282 | Шланг | 1 |
| 21 | 4203208 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
