Пилотный трубопроводы (снятие устройство) — HITACHI EX700

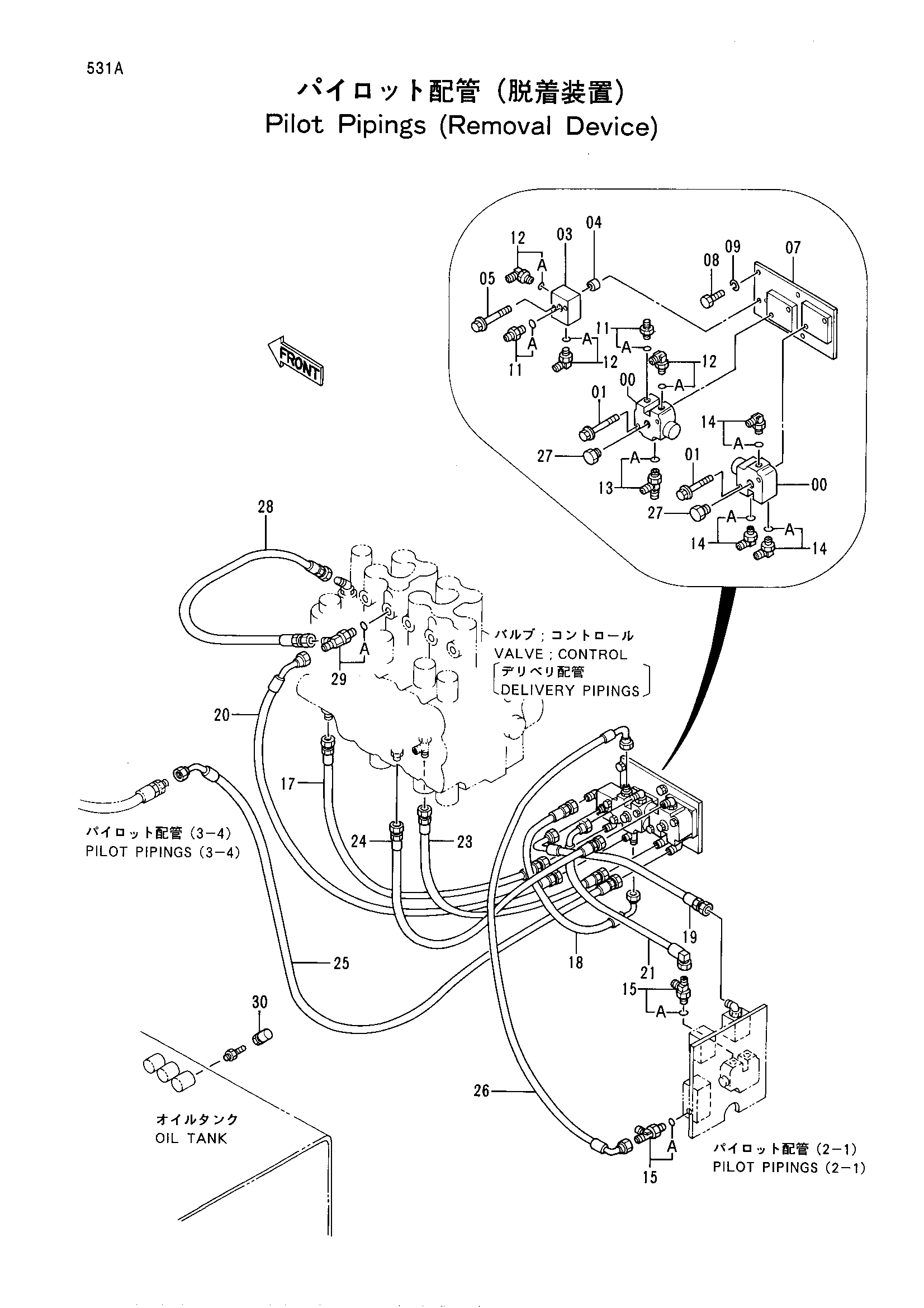

Заводская схема «Пилотный трубопроводы (снятие устройство)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 2 |
| 01 | J010865 | Болт с шайбой | 4 |
| 03 | 4195759 | Челночный клапан | 1 |
| 04 | 4131346 | Проставка | 2 |
| 05 | J011065 | Болт с шайбой | 2 |
| 07 | 9738934 | Пластина | 1 |
| 08 | J901025 | Болт | 3 |
| 09 | A590910 | Пружинная шайба | 3 |
| 11 | 4200465 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4154670 | Угловой штуцер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4239712 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4156434 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4222018 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4296003 | Шланг | 1 |
| 18 | 4296004 замена: 4367335 | Нейлоновый шланг | 1 |
| 18 | 4367335 | Шланг (QC) | 1 |
| 19 | 4296005 замена: 4367336 | Нейлоновый шланг | 1 |
| 19 | 4367336 | Шланг (SD2) | 1 |
| 20 | 4296006 замена: 4367356 | Нейлоновый шланг | 1 |
| 20 | 4367356 | Шланг (CPP) | 1 |
| 21 | 4296007 замена: 4367353 | Нейлоновый шланг | 1 |
| 21 | 4367353 | Шланг (PD) | 1 |
| 23 | 4296009 замена: 4367324 | Нейлоновый шланг | 1 |
| 23 | 4367324 | Шланг (BC1) | 1 |
| 24 | 4296010 замена: 4367327 | Нейлоновый шланг | 1 |
| 24 | 4367327 | Шланг (BC2) | 1 |
| 25 | 4296011 замена: 4367358 | Нейлоновый шланг | 1 |
| 25 | 4367358 | Шланг (8EE) | 1 |
| 26 | 4259568 замена: 4367359 | Нейлоновый шланг | 1 |
| 26 | 4367359 | Шланг | 1 |
| 27 | 4093624 | Пробка | 2 |
| 28 | 4277454 замена: 4367316 | Нейлоновый шланг | 1 |
| 28 | 4367316 | Шланг (SK) | 1 |
| 29 | 4246385 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4177307 | Унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
