Пилотный трубопроводы (1-5) — HITACHI EX700

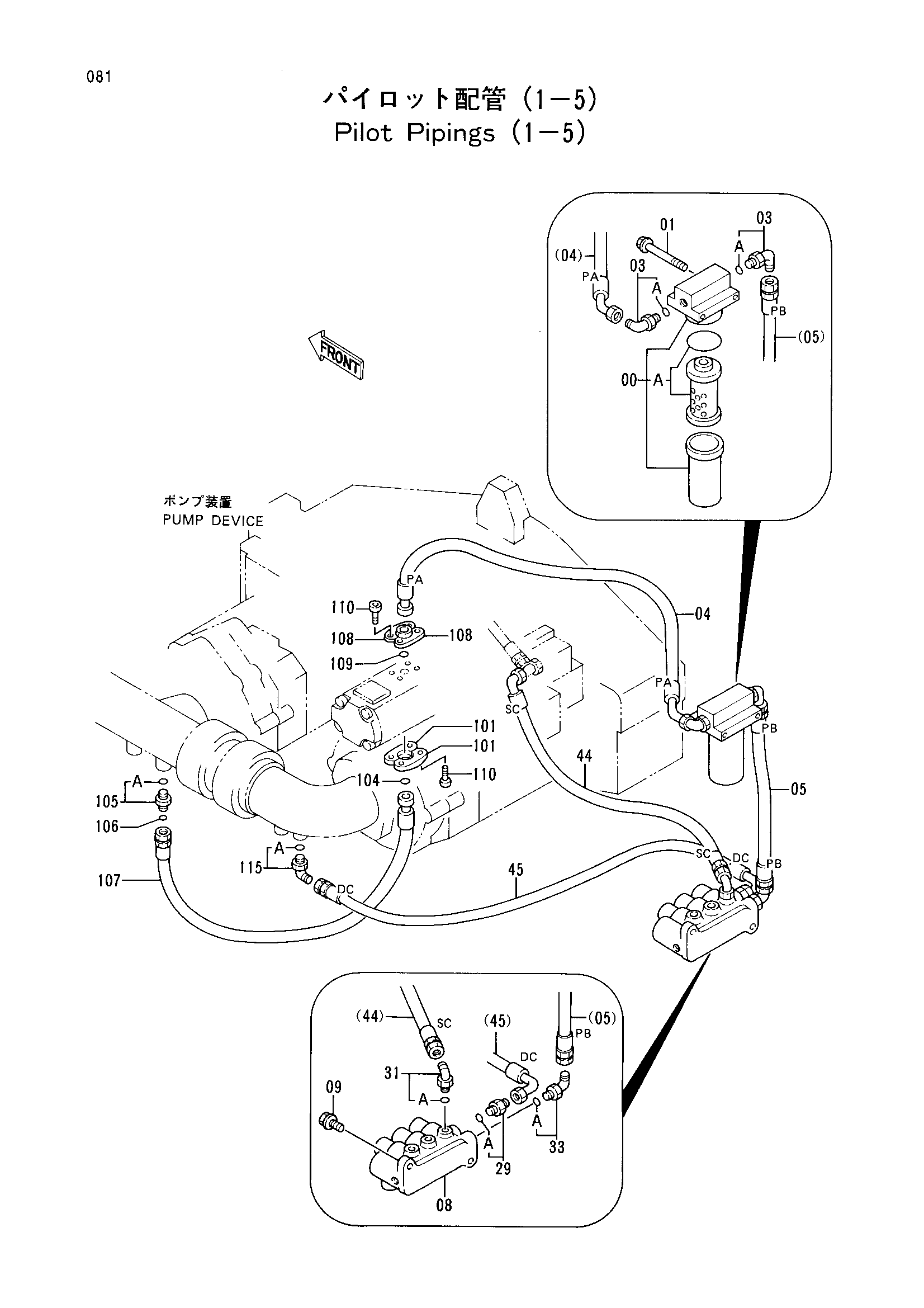

Заводская схема «Пилотный трубопроводы (1-5)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 01 | J011000 | Болт с шайбой | 2 |
| 03 | 4154672 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4234308 | Шланг | 1 |
| 05 | 4234317 | Шланг | 1 |
| 08 | 4207082 | Электромагнитный клапан | 1 |
| 09 | J011030 | Болт с шайбой | 2 |
| 29 | 4200465 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154672 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4234325 | Шланг | 1 |
| 45 | 4234336 | Шланг | 1 |
| 101 | 962453 | Разъёмный фланец | 2 |
| 104 | 966993 | Уплотнительное кольцо | 1 |
| 105 | 4189619 | Адаптер: S | 1 |
| 105A | 4506424 | Уплотнительное кольцо | 1 |
| 106 | 4187308 | Уплотнительное кольцо | 1 |
| 107 | 4248679 | Шланг | 1 |
| 108 | 986910 | Разъёмный фланец | 2 |
| 109 | 971489 | Уплотнительное кольцо | 1 |
| 110 | 4510125 | Болт с внутренним шестигранником | 8 |
| 115 | 4154670 | Угловой штуцер | 1 |
| 115A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
