Основной трубопроводы (погрузчик наклон разгрузка) — HITACHI EX700

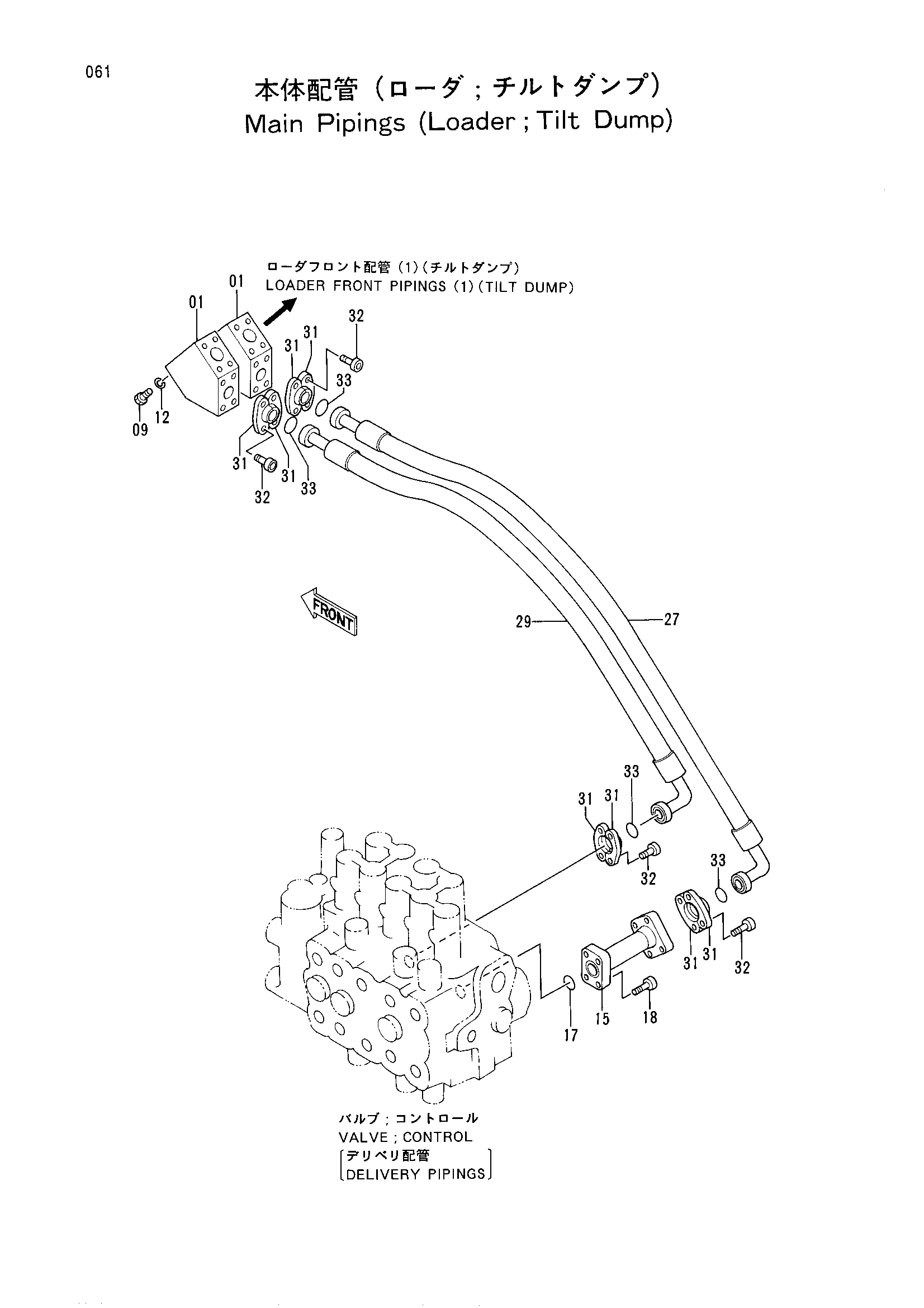

Заводская схема «Основной трубопроводы (погрузчик наклон разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2032598 | Блок | 2 |
| 09 | J901225 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 15 | 8041334 | Трубка | 1 |
| 17 | 4508805 | Уплотнительное кольцо | 1 |
| 18 | M341445 | Болт с внутренним шестигранником | 4 |
| 27 | 4284957 | Шланг | 1 |
| 29 | 4284958 | Шланг | 1 |
| 31 | 4089703 | Разъёмный фланец | 8 |
| 32 | M341445 | Болт с внутренним шестигранником | 16 |
| 33 | 4508805 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
