Основной трубопроводы (2) — HITACHI EX700

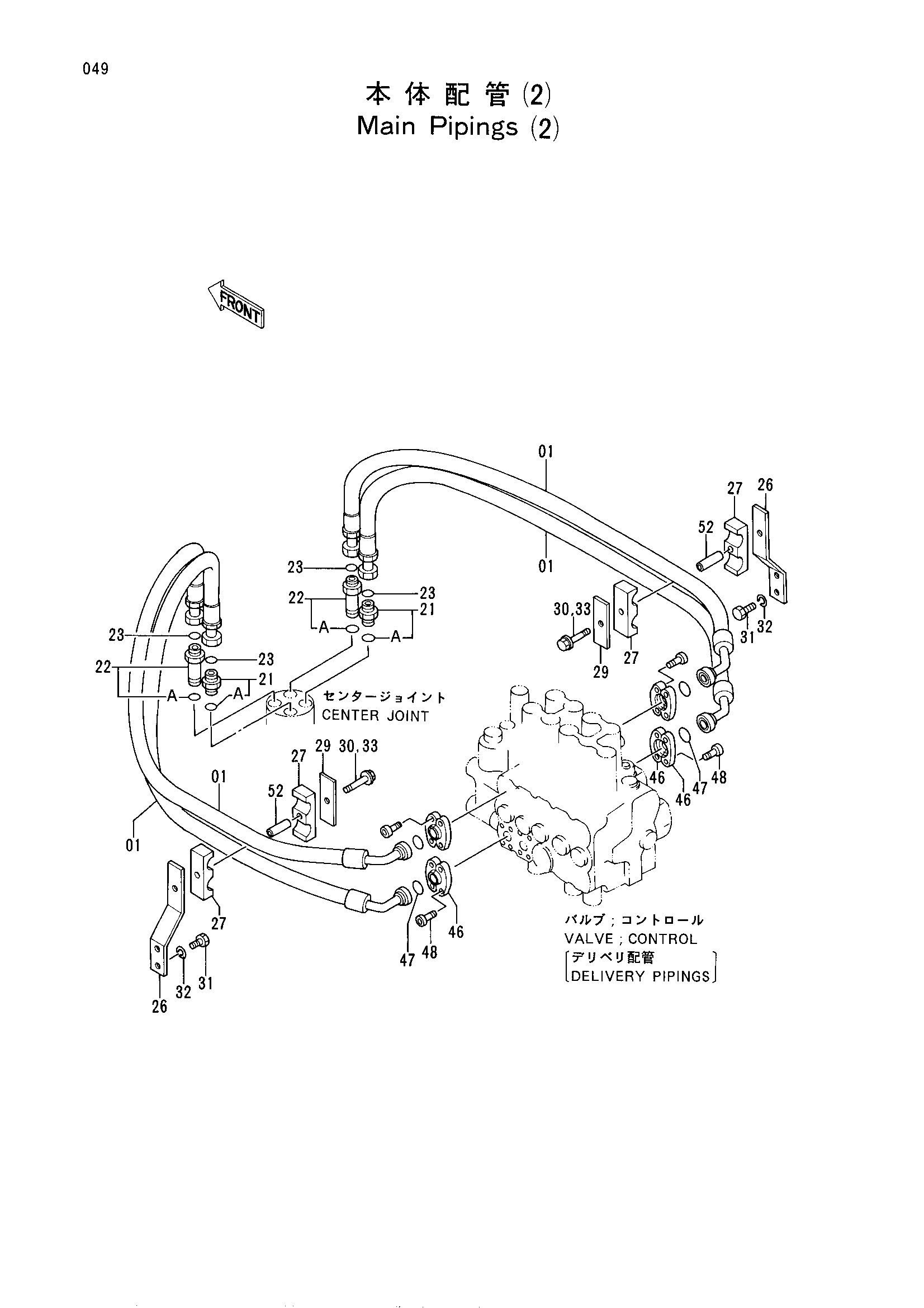

Заводская схема «Основной трубопроводы (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4250038 замена: 4330802 | Шланг | 4 |
| 01 | 4250038 | Шланг | 4 |
| 01 | 4330802 | Шланг | 4 |
| 01 | 4330802 | Шланг | 4 |
| 21 | 4205196 | Адаптер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4247047 | Адаптер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4187329 | Уплотнительное кольцо | 4 |
| 26 | 3040644 | Кронштейн | 2 |
| 27 | 4215878 | Хомут шланга | 4 |
| 29 | 4215880 | Пластина | 2 |
| 30 | J011290 | Болт с шайбой | 2 |
| 30 | J901290 | Болт | 2 |
| 31 | J901230 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590912 | Пружинная шайба | 2 |
| 46 | 4089703 | Разъёмный фланец | 8 |
| 47 | 4508805 | Уплотнительное кольцо | 4 |
| 48 | M341445 | Болт с внутренним шестигранником | 16 |
| 52 | 4207037 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
