Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX700

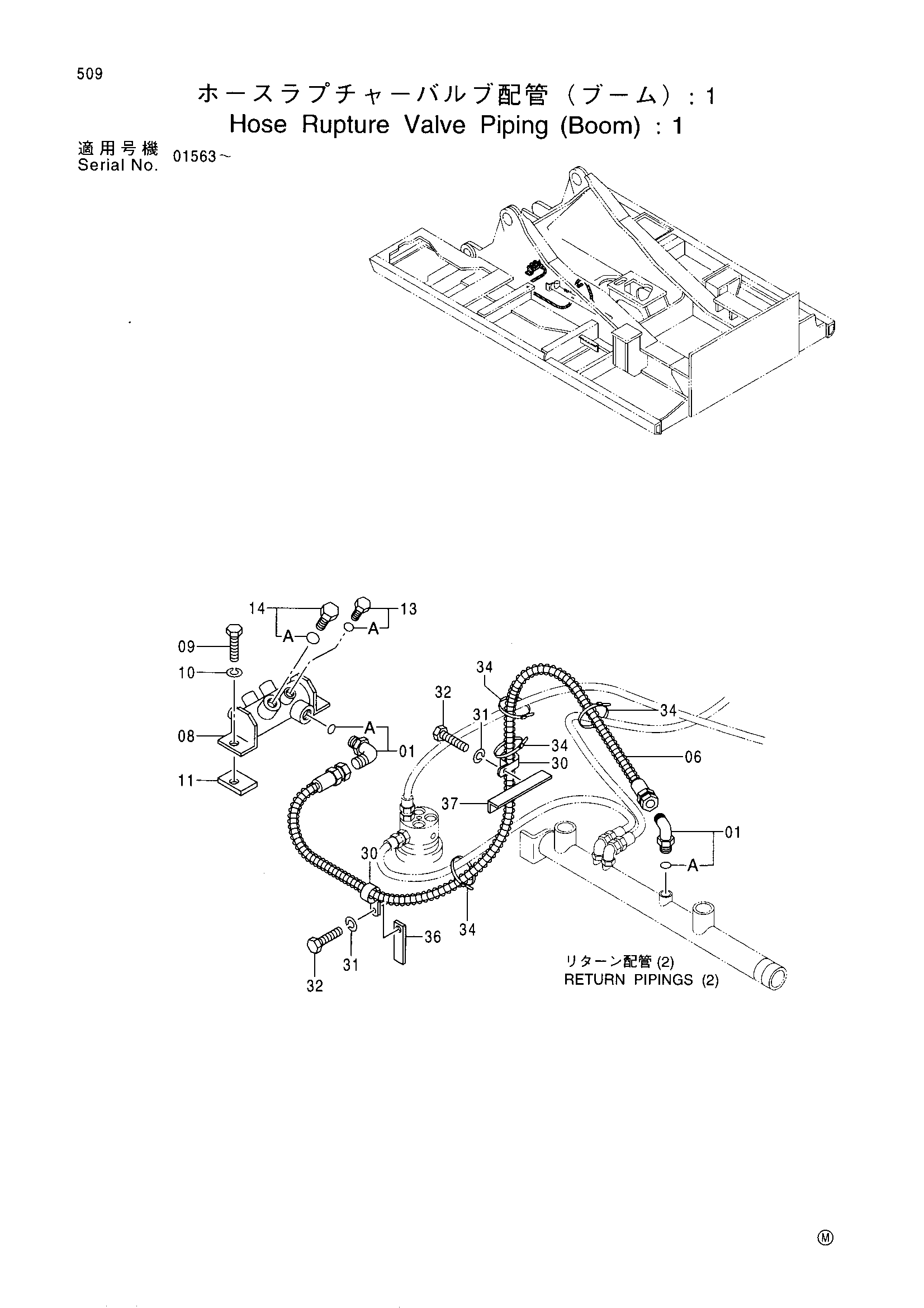

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4169593 | Угловой штуцер | 2 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 06 | 4362841 | Шланг | 1 |
| 08 | 8042550 | Коллектор | 1 |
| 09 | J901225 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 4335287 | Седло винта | 2 |
| 13 | 4174541 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4113926 | Пробка | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4193816 | Зажим | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | J901016 | Болт | 2 |
| 34 | 4121859 | Ленточный зажим | 4 |
| 36 | 4362400 | Седло винта | 1 |
| 37 | 9744128 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
