Пилотный трубопроводы (1-7) — HITACHI EX700

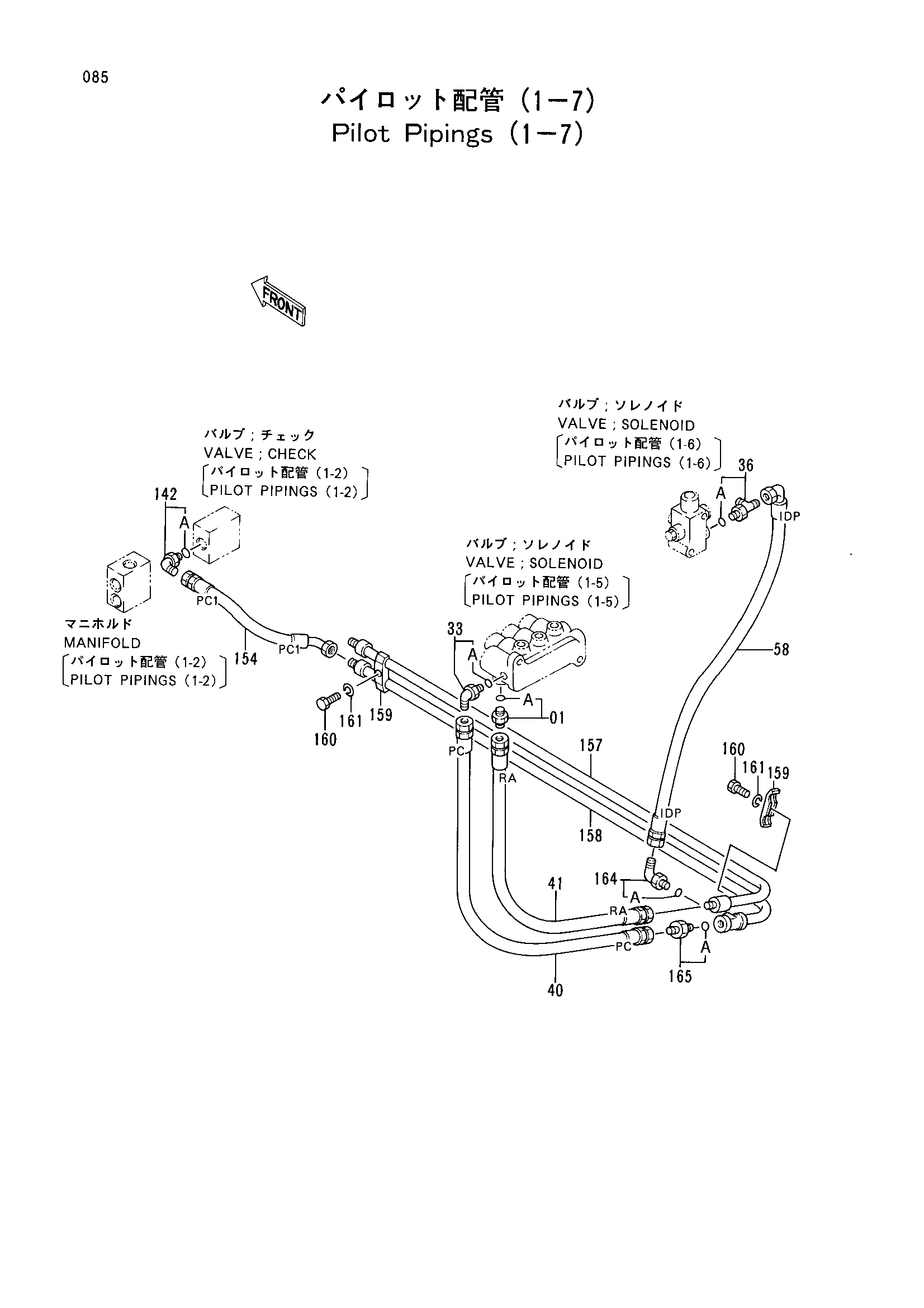

Заводская схема «Пилотный трубопроводы (1-7)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4154672 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4234318 | Шланг | 1 |
| 41 | 4234319 | Шланг | 1 |
| 58 | 4234320 | Шланг | 1 |
| 142 | 4154672 | Угловой штуцер | 1 |
| 142A | 4506418 | Уплотнительное кольцо | 1 |
| 154 | 4217395 | Шланг | 1 |
| 157 | 9729997 | Трубка | 1 |
| 158 | 9731656 | Трубка | 1 |
| 159 | 4053593 | Хомут трубки | 2 |
| 160 | J901045 | Болт | 2 |
| 161 | A590910 | Пружинная шайба | 2 |
| 164 | 4154670 | Угловой штуцер | 1 |
| 164A | 957366 | Уплотнительное кольцо | 1 |
| 165 | 4210361 | Адаптер | 1 |
| 165A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
