Хеавй-лифт (2) — HITACHI EX700

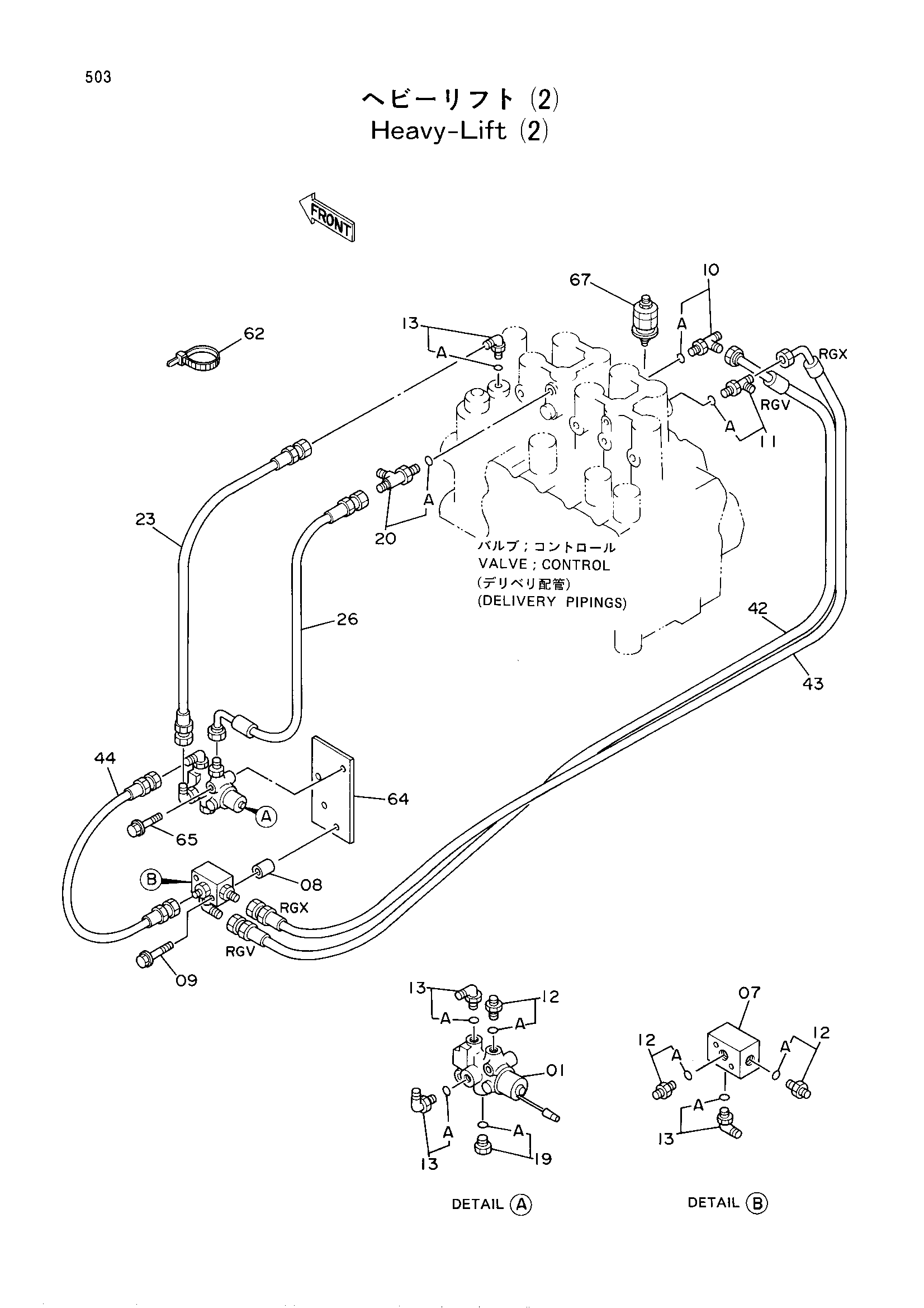

Заводская схема «Хеавй-лифт (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210647 | Электромагнитный клапан | 1 |
| 07 | 4195759 | Челночный клапан | 1 |
| 08 | 4131346 | Проставка | 2 |
| 09 | J011065 | Болт с шайбой | 2 |
| 10 | 4246385 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239713 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200465 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4093624 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4203171 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4251980 замена: 4367317 | Нейлоновый шланг (RGA) | 1 |
| 23 | 4367317 | Шланг (RGA) | 1 |
| 26 | 4251982 замена: 4367338 | Нейлоновый шланг (RGD) | 1 |
| 26 | 4367338 | Шланг (RGD) | 1 |
| 42 | 4265596 замена: 4367340 | Нейлоновый шланг (RGV) | 1 |
| 42 | 4367340 | Шланг (RGV) | 1 |
| 43 | 4265597 замена: 4367354 | Нейлоновый шланг (RGX) | 1 |
| 43 | 4367354 | Шланг (RGX) | 1 |
| 44 | 4265598 замена: 4367312 | Нейлоновый шланг (RGZ) | 1 |
| 44 | 4367312 | Шланг (RGZ) | 1 |
| 62 | 4055312 | Ленточный зажим | 2 |
| 64 | 4265027 | Пластина | 1 |
| 65 | J010870 | Болт с шайбой | 2 |
| 67 | 4300934 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
