Пилотный трубопроводы (2-4) — HITACHI EX700

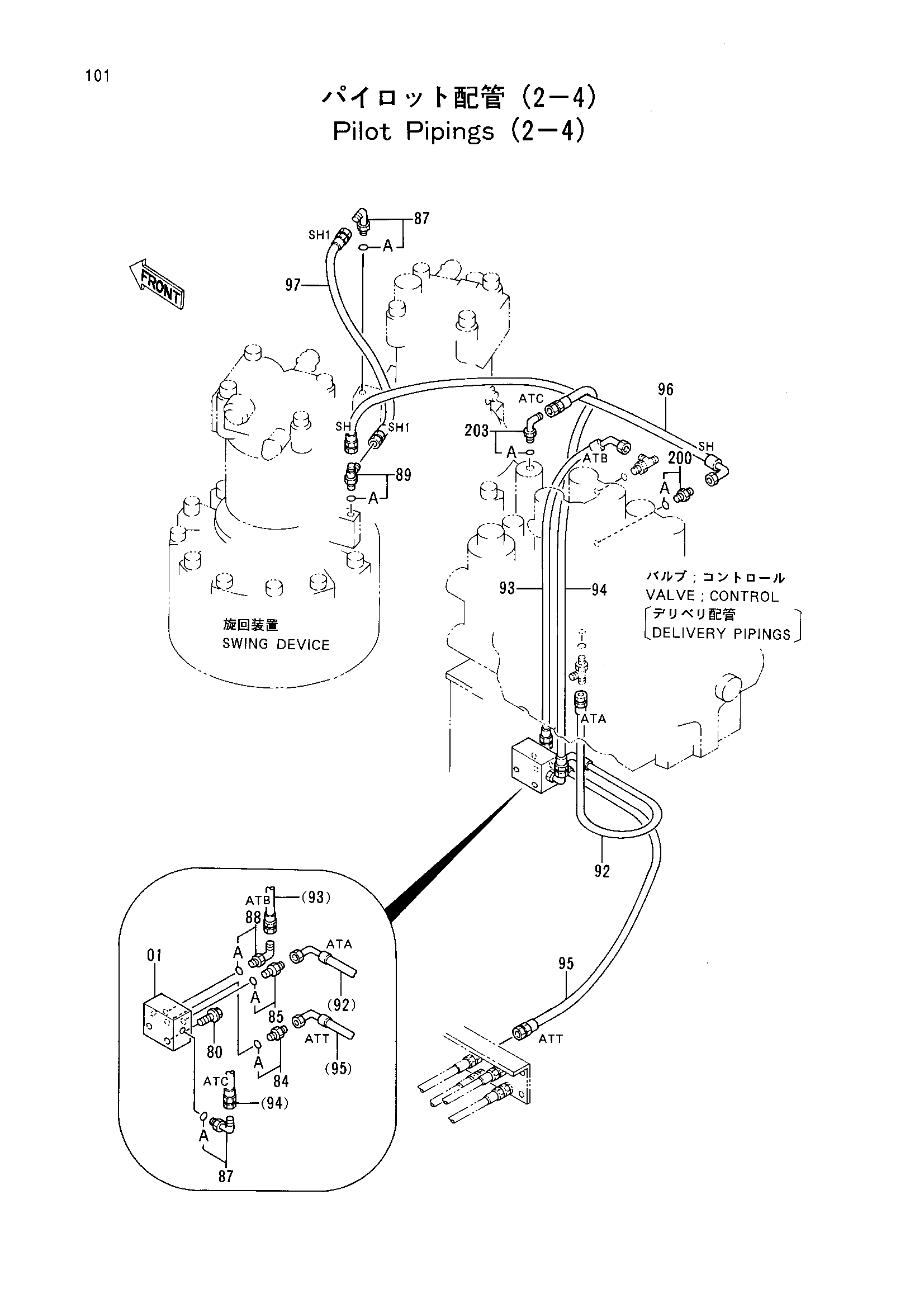

Заводская схема «Пилотный трубопроводы (2-4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4236432 | Клапан | 1 |
| 80 | J011070 | Болт с шайбой | 2 |
| 84 | 4200465 | Адаптер | 1 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 85 | 4200467 | Адаптер | 1 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 4154670 | Угловой штуцер | 2 |
| 87A | 957366 | Уплотнительное кольцо | 1 |
| 88 | 4156434 | Угловой штуцер | 1 |
| 88A | 957366 | Уплотнительное кольцо | 1 |
| 89 | 4203171 | Тройник | 1 |
| 89A | 957366 | Уплотнительное кольцо | 1 |
| 92 | 4236757 | Шланг (ATA) | 1 |
| 93 | 4236758 замена: 4364437 | Нейлоновый шланг (ATB) | 1 |
| 93 | 4364437 | Шланг (ATB) | 1 |
| 94 | 4248638 замена: 4364398 | Нейлоновый шланг (ATC) | 1 |
| 94 | 4364398 | Шланг (ATC) | 1 |
| 95 | 4248639 замена: 4364450 | Нейлоновый шланг (ATT) | 1 |
| 95 | 4364450 | Шланг (ATT) | 1 |
| 96 | 4248640 замена: 4364445 | Нейлоновый шланг (SH) | 1 |
| 96 | 4364445 | Шланг (SH) | 1 |
| 97 | 4248641 замена: 4364397 | Нейлоновый шланг (SH1) | 1 |
| 97 | 4364397 | Шланг (SH1) | 1 |
| 200 | 4200465 | Адаптер | 1 |
| 200A | 957366 | Уплотнительное кольцо | 1 |
| 203 | 4154670 | Угловой штуцер | 1 |
| 203A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
