Поворот сигнализация — HITACHI EX700

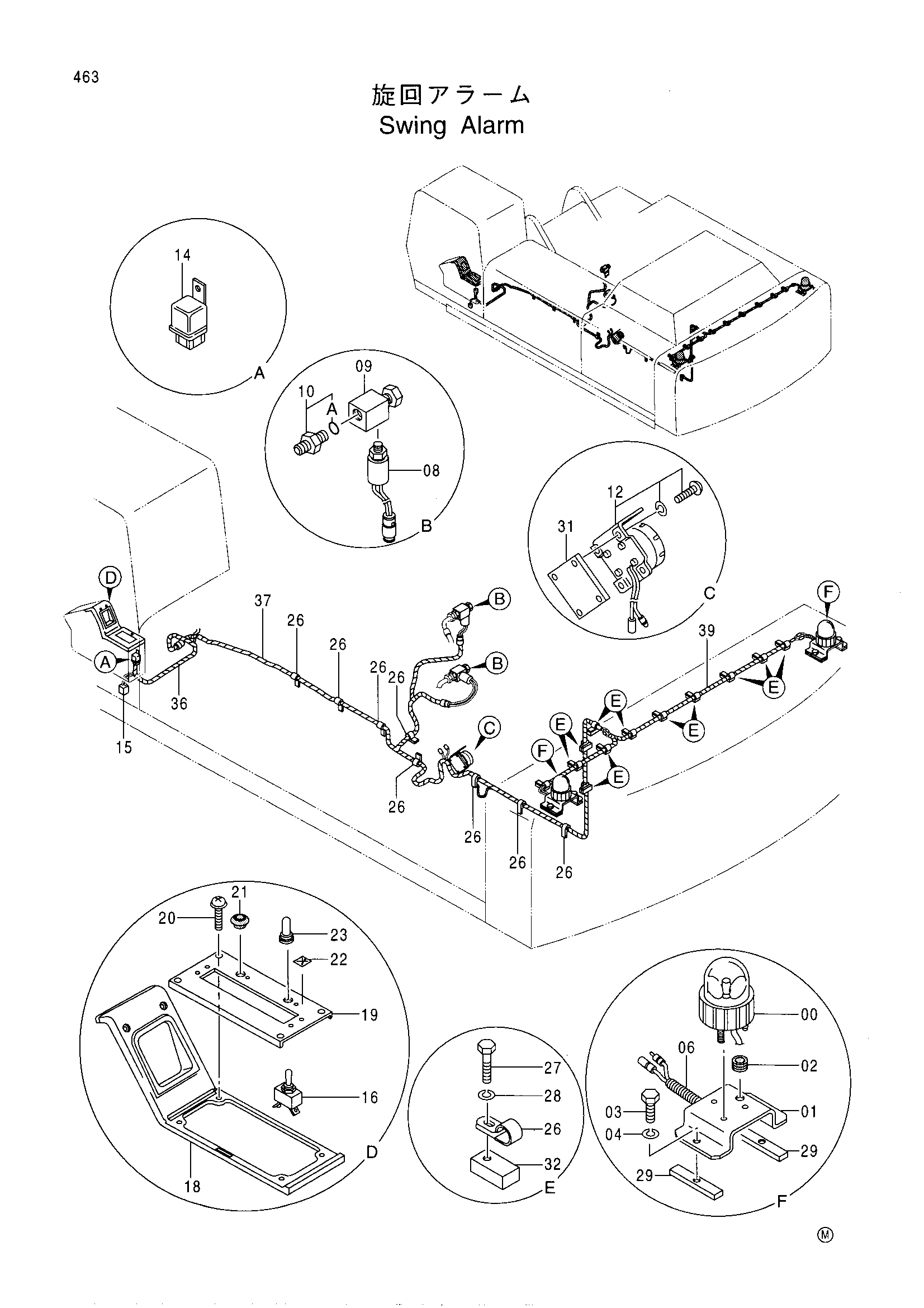

Заводская схема «Поворот сигнализация» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4230937 | Пат.лигхт | 2 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | 94-2816 | Резиновая втулка | 2 |
| 03 | J901220 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 06 | 4237851 | Трубка | 1 |
| 08 | 4245442 | Выключатель прес | 2 |
| 09 | 4235710 | Адаптер | 2 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4285988 | Сигнализация | 1 |
| 14 | 4189566 | Реле | 1 |
| 15 | 4192489 | Диод | 1 |
| 16 | 4168688 | Выключатель | 1 |
| 18 | 2034727 | Крышка | 1 |
| 19 | 8055776 | Крышка | 1 |
| 20 | J680630 | Винт с шайбой | 4 |
| 21 | 4146754 | Резиновая прокладка | 1 |
| 22 | 4243261 | Информационная табличка | 1 |
| 23 | 4042098 | Колпачок | 1 |
| 26 | 4190261 | Зажим | 20 |
| 27 | J901016 | Болт | 12 |
| 28 | A590910 | Пружинная шайба | 12 |
| 29 | 4352837 | Седло винта | 4 |
| 31 | 4347653 | Седло винта | 1 |
| 32 | 4195689 | Седло винта | 12 |
| 36 | 2038024 | Жгут проводов | 1 |
| 37 | 2038021 | Жгут проводов | 1 |
| 39 | 4351250 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
