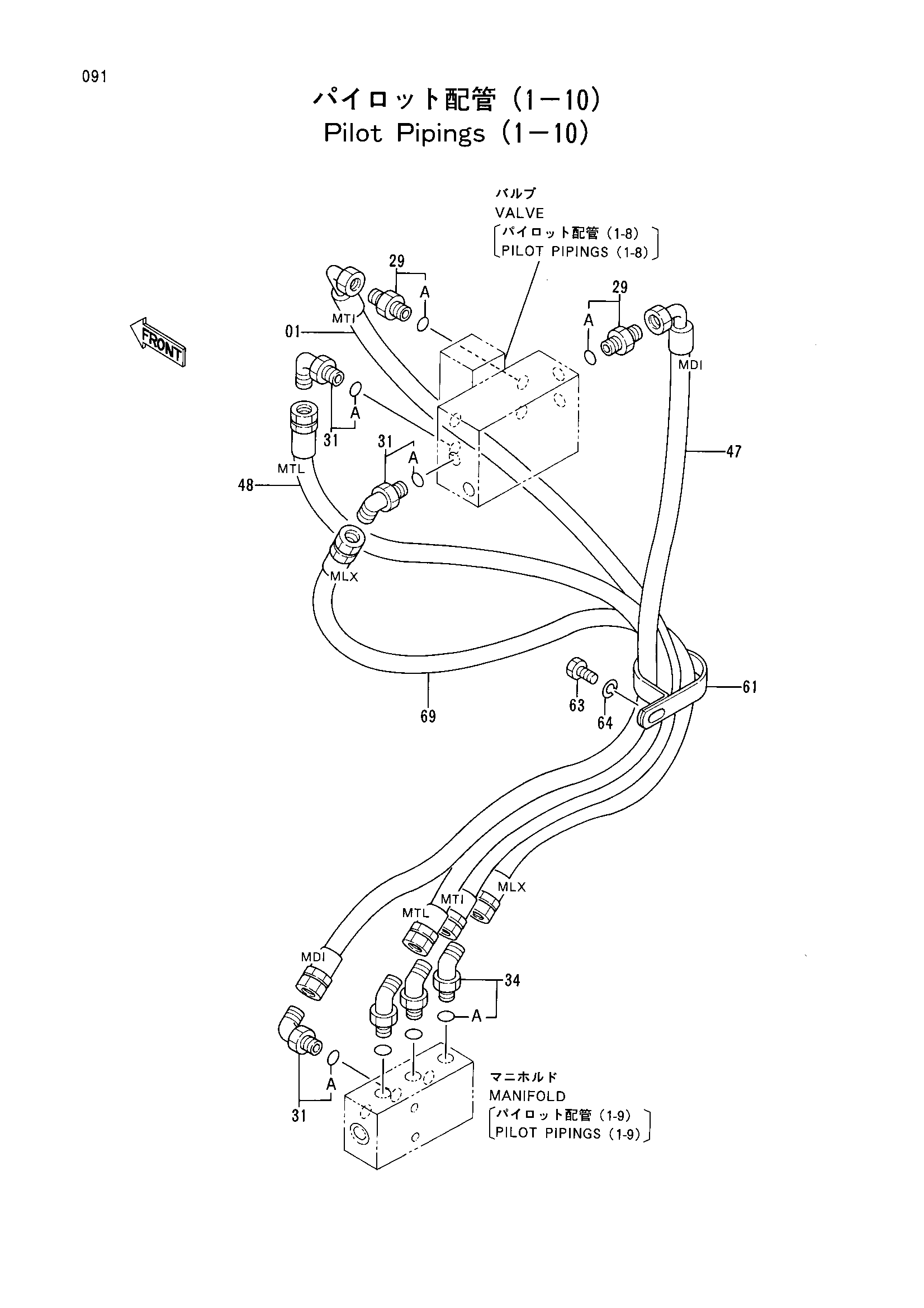

Пилотный трубопроводы (1-10) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (1-10)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4234313 | Шланг | 1 |
| 29 | 4200465 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 3 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4193826 | Угловой штуцер | 3 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4234314 | Шланг | 1 |
| 48 | 4234315 | Шланг | 1 |
| 61 | 4193848 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 64 | A590910 | Пружинная шайба | 1 |
| 69 | 4252830 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
