Пилотный трубопроводы (3-2) — HITACHI EX700

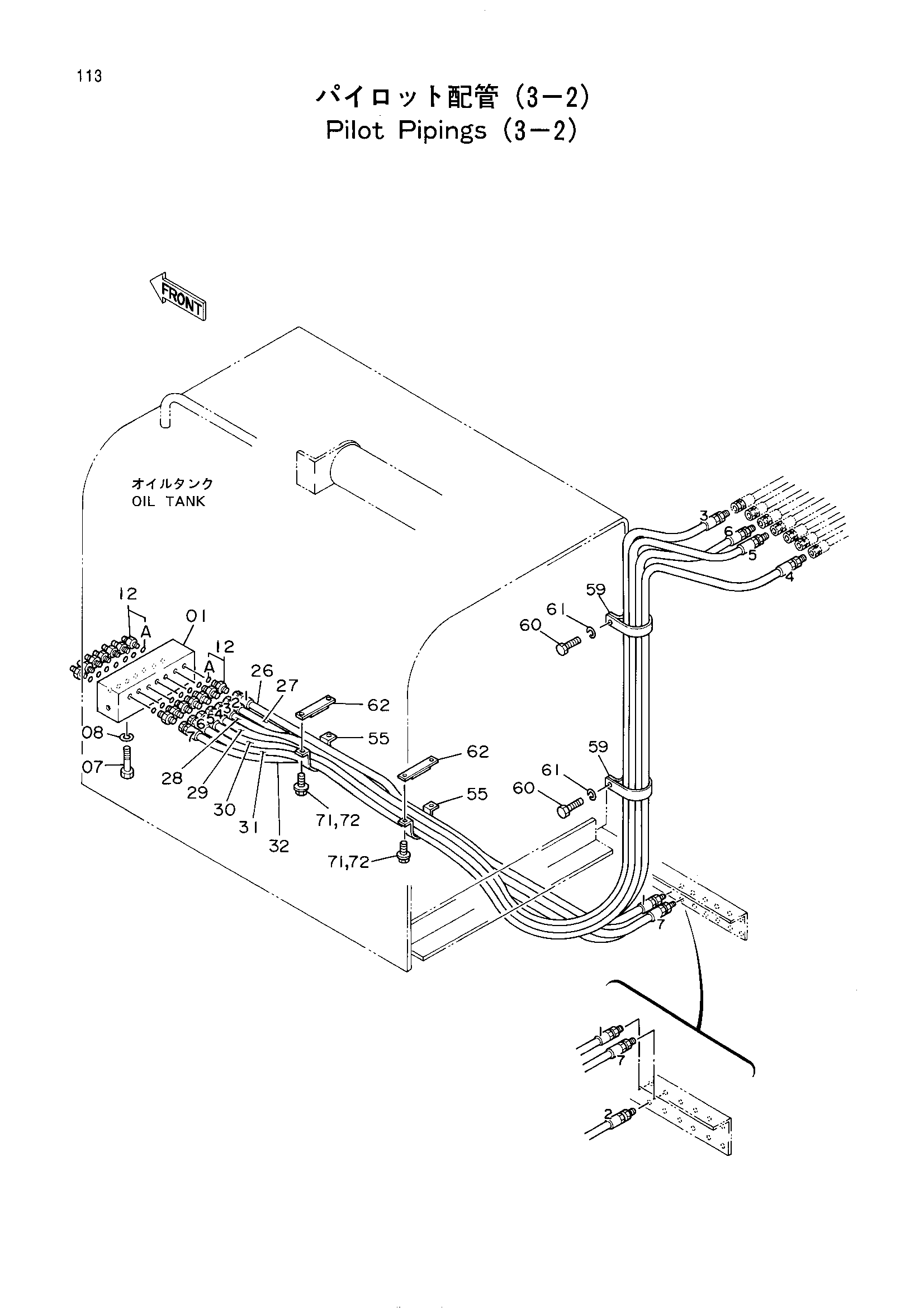

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4224218 | Клапан схокклесс | 1 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 12 | 4200466 | Адаптер | 14 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4248653 замена: 4364466 | Нейлоновый шланг (1) | 1 |
| 26 | 4364466 | Шланг (1) | 1 |
| 27 | 4248654 замена: 4364465 | Нейлоновый шланг (2) | 1 |
| 27 | 4364465 | Шланг (2) | 1 |
| 28 | 4218037 замена: 4364469 | Нейлоновый шланг (3) | 1 |
| 28 | 4364469 | Шланг (3) | 1 |
| 29 | 4218038 замена: 4364472 | Нейлоновый шланг (4) | 1 |
| 29 | 4364472 | Шланг (4) | 1 |
| 30 | 4218039 замена: 4364470 | Нейлоновый шланг (5) | 1 |
| 30 | 4364470 | Шланг (5) | 1 |
| 31 | 4218040 замена: 4364471 | Нейлоновый шланг (6) | 1 |
| 31 | 4364471 | Шланг (6) | 1 |
| 32 | 4248655 замена: 4364467 | Нейлоновый шланг (7) | 1 |
| 32 | 4364467 | Шланг (7) | 1 |
| 55 | 4089557 | Хомут | 2 |
| 59 | 4193848 | Зажим 45 | 2 |
| 60 | J901016 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | 4187112 | Хомут | 2 |
| 71 | J011020 | Болт с шайбой | 4 |
| 71 | J901016 | Болт | 4 |
| 72 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
