Гусеничная цепь 900G — HITACHI EX700

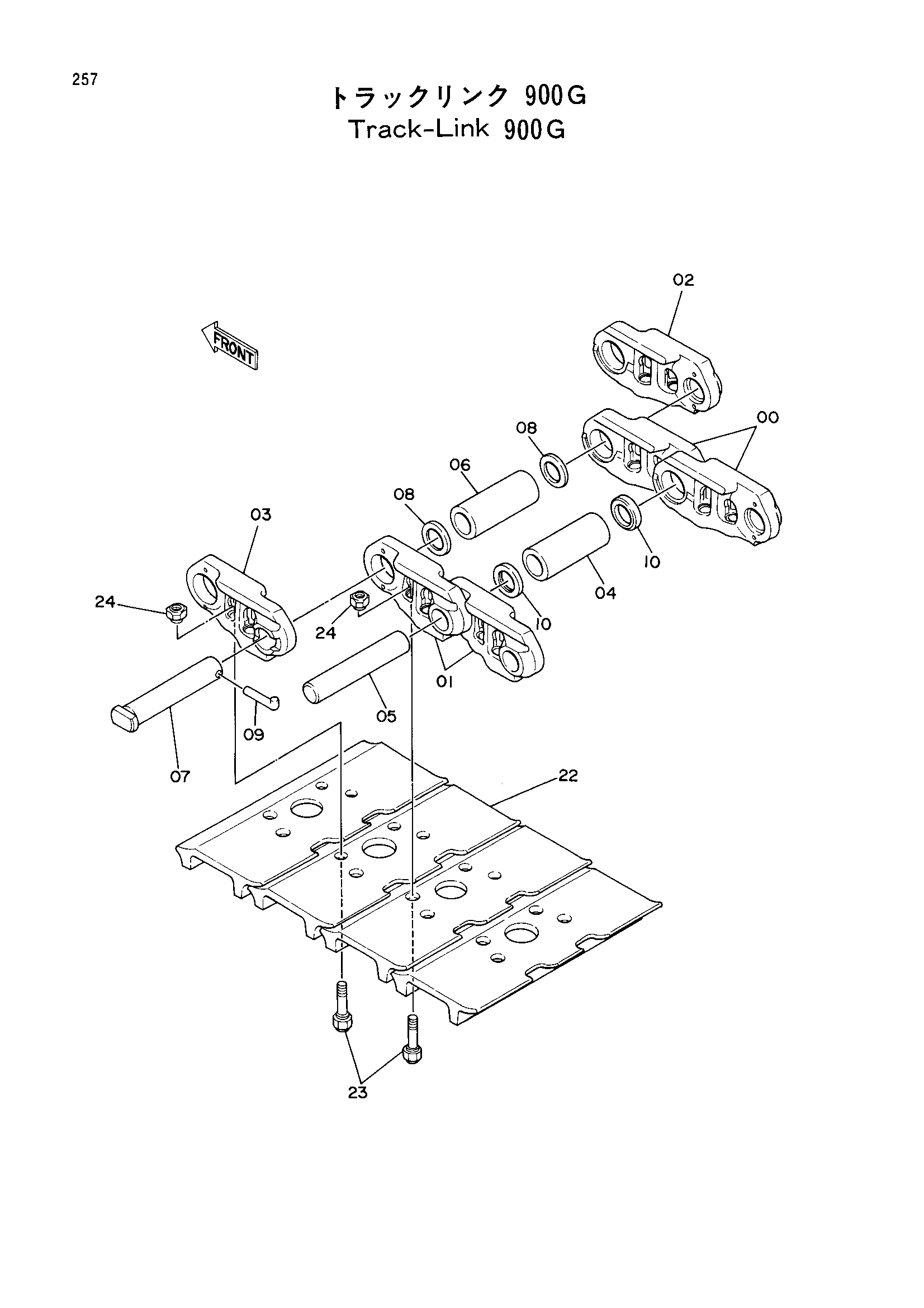

Заводская схема «Гусеничная цепь 900G» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9091656 | Гусеничная цепь в сборе | 2 | |
| 00 | 4218729 | Гусеничная цепь | 46 |
| 00-10 | 9078986 | Гусеничная цепь в сборе | 1 |
| 01 | 4218730 | Гусеничная цепь | 46 |
| 02 | 4218731 | Гусеничная цепь M | 1 |
| 03 | 4218732 | Гусеничная цепь M | 1 |
| 04 | 4218733 | Втулка гусеница | 46 |
| 05 | 4218734 | Палец гусеница | 46 |
| 06 | 4218735 | Соединительная втулка | 1 |
| 07 | 4218736 | Соединительный палец | 1 |
| 08 | 4218737 | Втулка | 2 |
| 09 | 4051870 | Палец | 1 |
| 10 | 4252720 | Уплотнение | 92 |
| 22 | 4252719 | Башмак | 47 |
| 23 | 4218740 | Болт башмак | 188 |
| 24 | 4218741 | Гайка | 188 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
