Пилотный трубопроводы (погрузчик) <высокая кабина> — HITACHI EX700

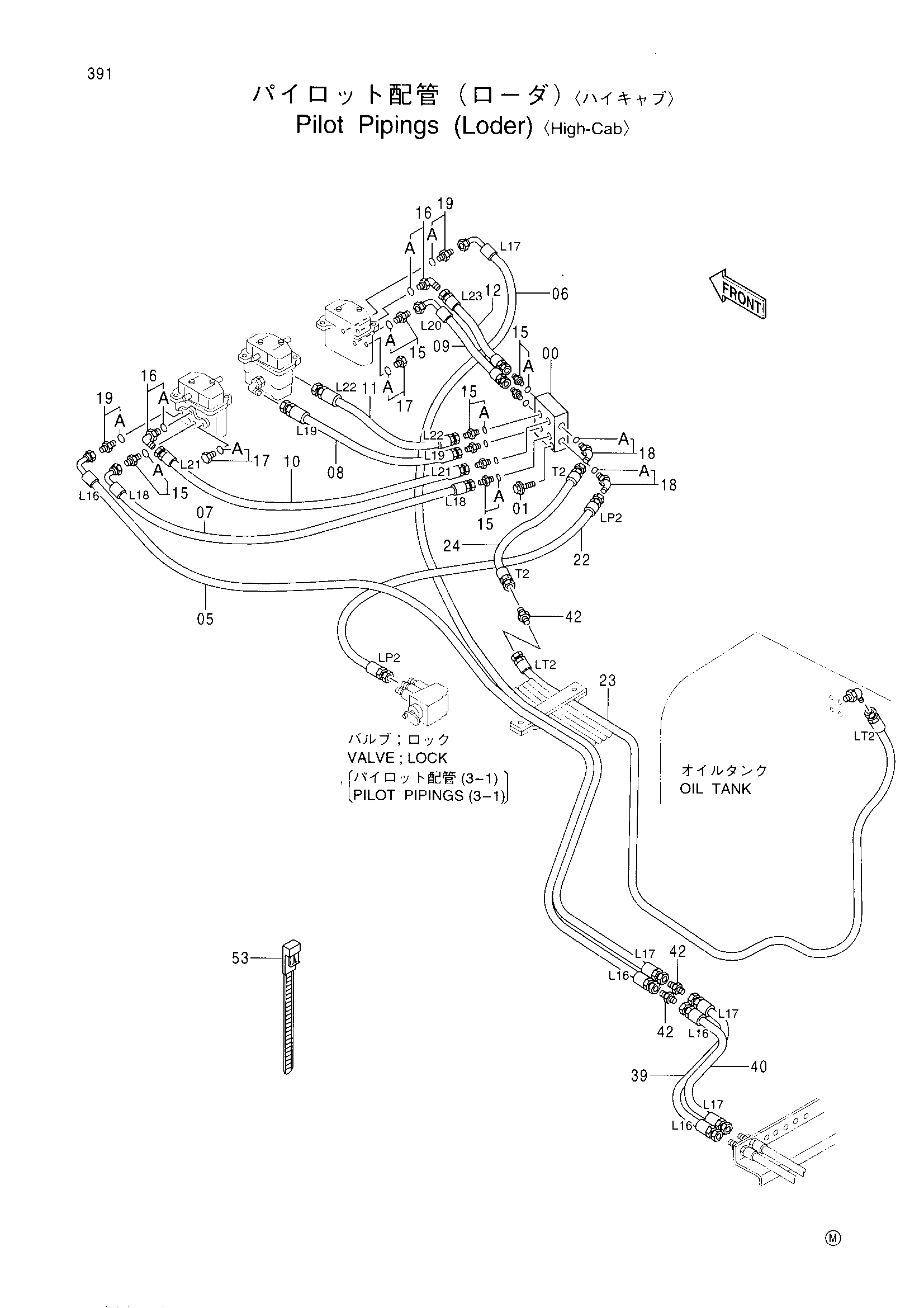

Заводская схема «Пилотный трубопроводы (погрузчик) <высокая кабина>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3048090 | Блок | 1 |
| 01 | J011055 | Болт с шайбой | 2 |
| 05 | 4261384 | Нейлоновый шланг (L16) | 1 |
| 06 | 4261385 | Нейлоновый шланг (L17) | 1 |
| 07 | 4282822 | Нейлоновый шланг (L18) | 1 |
| 08 | 4282823 | Нейлоновый шланг (L19) | 1 |
| 09 | 4282824 | Нейлоновый шланг (L20) | 1 |
| 10 | 4282825 | Нейлоновый шланг (L21) | 1 |
| 11 | 4282826 | Нейлоновый шланг (L22) | 1 |
| 12 | 4282827 | Нейлоновый шланг (L23) | 1 |
| 15 | 4200467 | Адаптер | 8 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200472 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4261226 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4282820 | Нейлоновый шланг (LP2) | 1 |
| 23 | 4282821 | Нейлоновый шланг (LT2) | 1 |
| 24 | 4278335 замена: 4366853 | Нейлоновый шланг (T2) | 1 |
| 24 | 4366853 | Шланг (T2) | 1 |
| 39 | 4278348 замена: 4366868 | Нейлоновый шланг (L16) | 1 |
| 39 | 4366868 | Шланг (L16) | 1 |
| 40 | 4278349 замена: 4366869 | Нейлоновый шланг (L17) | 1 |
| 40 | 4366869 | Шланг (L17) | 1 |
| 42 | 4231653 | Адаптер | 3 |
| 53 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
