Радиатор — HITACHI EX700

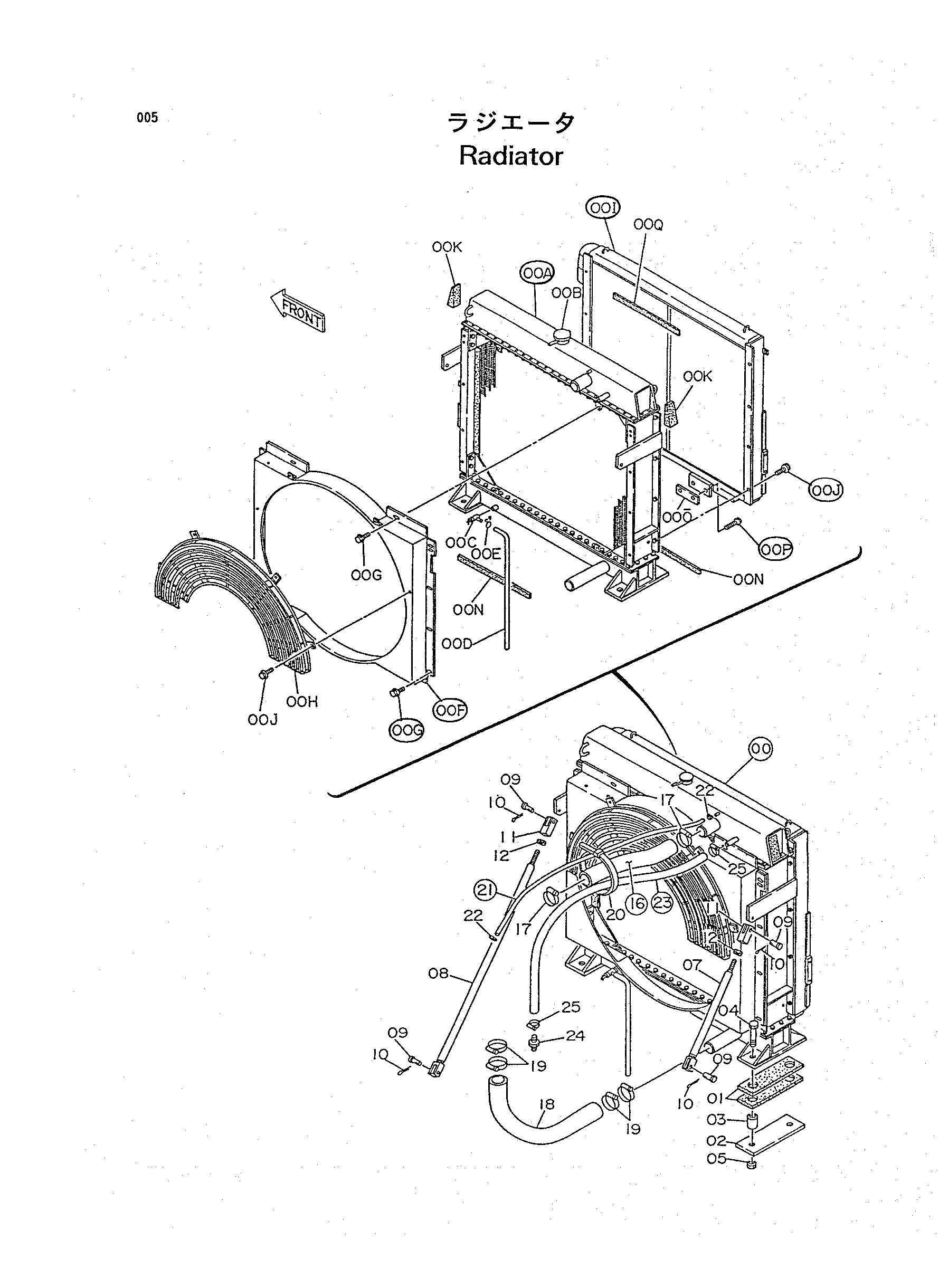

Заводская схема «Радиатор» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270712 | Радиатор в сборе | 1 |
| 00A | 4291647 | Коре радиатор | 1 |
| 00B | 4229915 | Колпачок | 1 |
| 00C | 4248510 | Кокк дренажный | 1 |
| 00D | 4206316 | Виниловый шланг | 1 |
| 00E | 4143888 | Провод | 1 |
| 00F | 4291648 | Кожух | 1 |
| 00G | 4291790 | Болт с шайбой | 14 |
| 00H | 4252611 | Сетка | 1 |
| 00I | 4291649 | Масляный радиатор | 1 |
| 00J | 4291789 | Болт с шайбой | 8 |
| 00K | 4252612 | Манжета | 2 |
| 00N | 4252614 | Манжета | 4 |
| 00O | 4257370 | Регулировочная шайба | 1 |
| 00P | 4257368 | Болт с шайбой | 4 |
| 00Q | 4252615 | Манжета | 4 |
| 16 | 3056530 | Резиновый шланг | 1 |
| 21 | 4276832 | Водяной шланг | 1 |
| 23 | 4276833 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
