Топливный всасывание устройство — HITACHI EX700

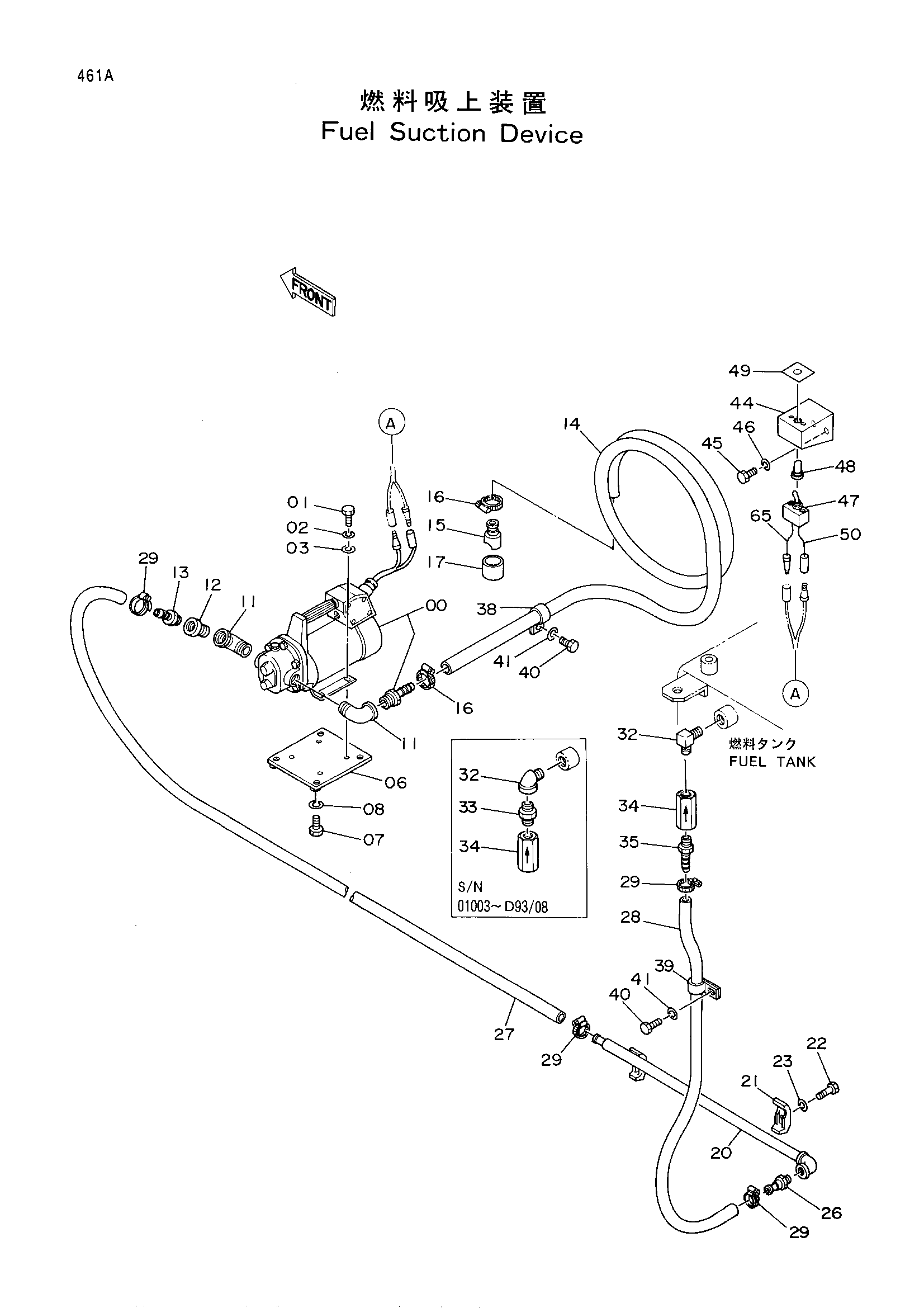

Заводская схема «Топливный всасывание устройство» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4233095	Насос	1
01	J900820	Болт	4
02	A590908	Пружинная шайба	4
03	A590108	Плоская шайба	4
06	9729988	Кронштейн	1
07	J901230	Болт	4
08	A590912	Пружинная шайба	4
11	4231781 замена: 94-0634	Угловой штуцер	2
11	94-0634	Угловой штуцер	2
12	91-1610	Переходник	1
12	94-1604 замена: 4004589	Переходник	1
12	94-1604 замена: 94-1610	Переходник	1
13	4004589	Соединение	1
13	4233098 замена: 4004589	Соединение шланг	1
13	4233098 замена: 94-1610	Соединение шланг	1
14	4231148	Виниловый шланг	1
15	4235727	Сетчатый фильтр	1
16	4505243	Хомут шланга	2
17	4507650	Сетчатый фильтр	1
20	8041630	Трубка	1
21	4053594	Хомут трубки	2
22	J901045	Болт	2
23	A590910	Пружинная шайба	2
26	4004589	Соединение	1
27	4221396	Топливный шланг	1
28	4221397	Топливный шланг	1
29	4504367	Хомут шланга	4
32	4320827	Угловой штуцер	1
32	94-0633 замена: 4320827	Угловой штуцер	1
33	94-1704 замена: 4320827	Адаптер	1
34	4163094 замена: 9034571	Обратный клапан	1
34	9034571	Обратный клапан	1
35	4233098	Соединение шланг	1
38	4190264	Зажим	1
39	4190263	Зажим	1
40	J901016	Болт	2
41	A590910	Пружинная шайба	2
44	3042236	Короб выключатель	1
45	J900814	Болт	2
46	A590908	Пружинная шайба	2
47	4176360	Выключатель	1
48	4042098	Колпачок	1
49	4224014	Информационная табличка	1
50	4340300	Жгут проводов	1
65	4340299	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
