Пилотный трубопроводы (4-2) <высокая кабина> — HITACHI EX700

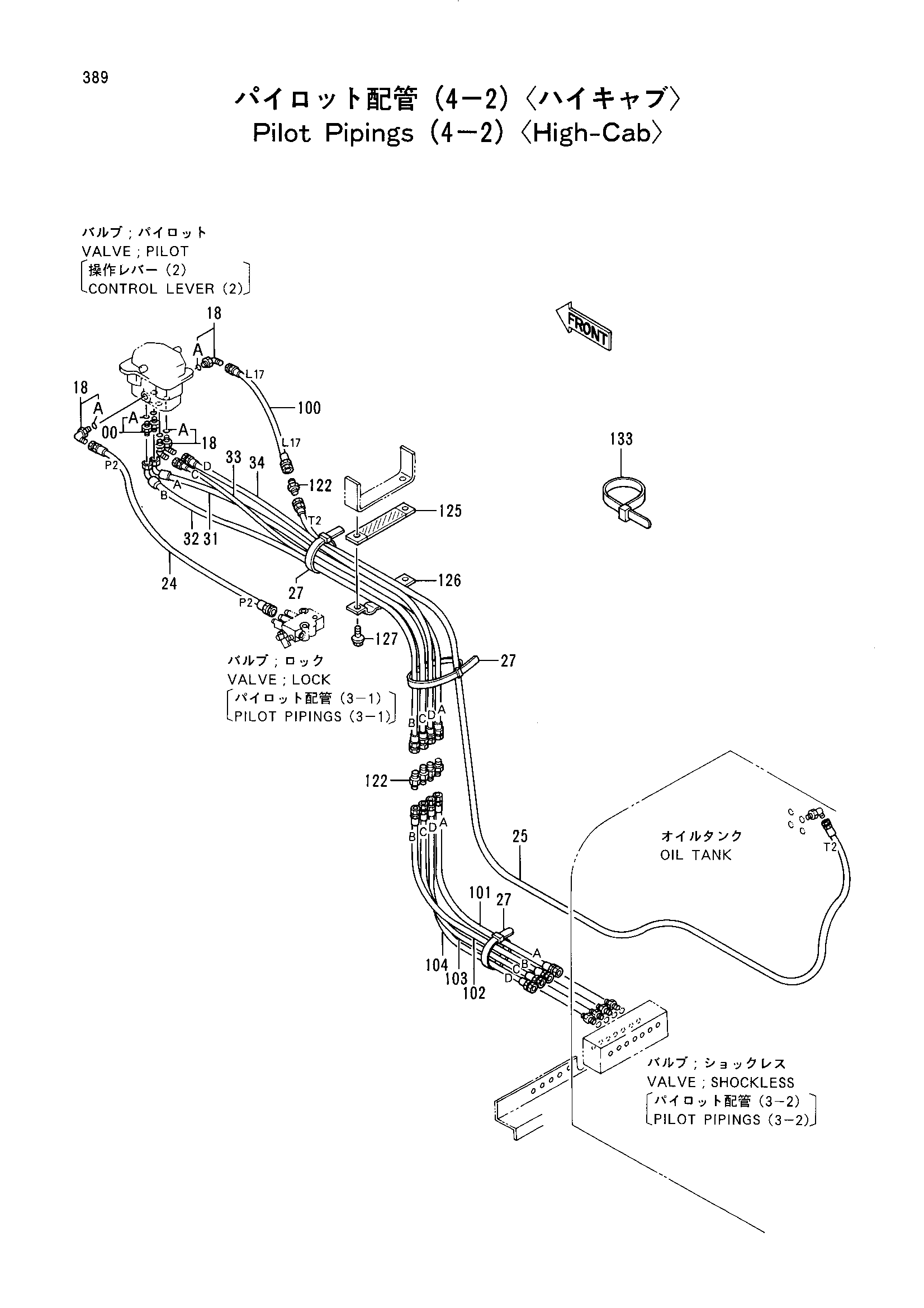

Заводская схема «Пилотный трубопроводы (4-2) <высокая кабина>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4156434 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4207905 | Нейлоновый шланг (P2) | 1 |
| 25 | 4218054 | Нейлоновый шланг (T2) | 1 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 31 | 4250831 | Нейлоновый шланг (A) | 1 |
| 32 | 4250832 | Нейлоновый шланг (B) | 1 |
| 33 | 4250833 | Нейлоновый шланг (C) | 1 |
| 34 | 4250834 | Нейлоновый шланг (D) | 1 |
| 100 | 4278349 замена: 4366869 | Нейлоновый шланг (L17) | 1 |
| 100 | 4366869 | Шланг (L17) | 1 |
| 101 | 4278336 замена: 4366854 | Нейлоновый шланг (A) | 1 |
| 101 | 4366854 | Шланг (A) | 1 |
| 102 | 4278337 замена: 4366855 | Нейлоновый шланг (B) | 1 |
| 102 | 4366855 | Шланг (B) | 1 |
| 103 | 4278338 замена: 4366856 | Нейлоновый шланг (C) | 1 |
| 103 | 4366856 | Шланг (C) | 1 |
| 104 | 4278339 замена: 4366857 | Нейлоновый шланг (D) | 1 |
| 104 | 4366857 | Шланг (D) | 1 |
| 122 | 4231653 | Адаптер | 5 |
| 125 | 9727637 | Пластина | 1 |
| 126 | 9727639 | Хомут шланга | 1 |
| 127 | J021035 | Болт с шайбой | 2 |
| 133 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
