Смазка трубопроводы (удлинённый рукоять) — HITACHI EX700

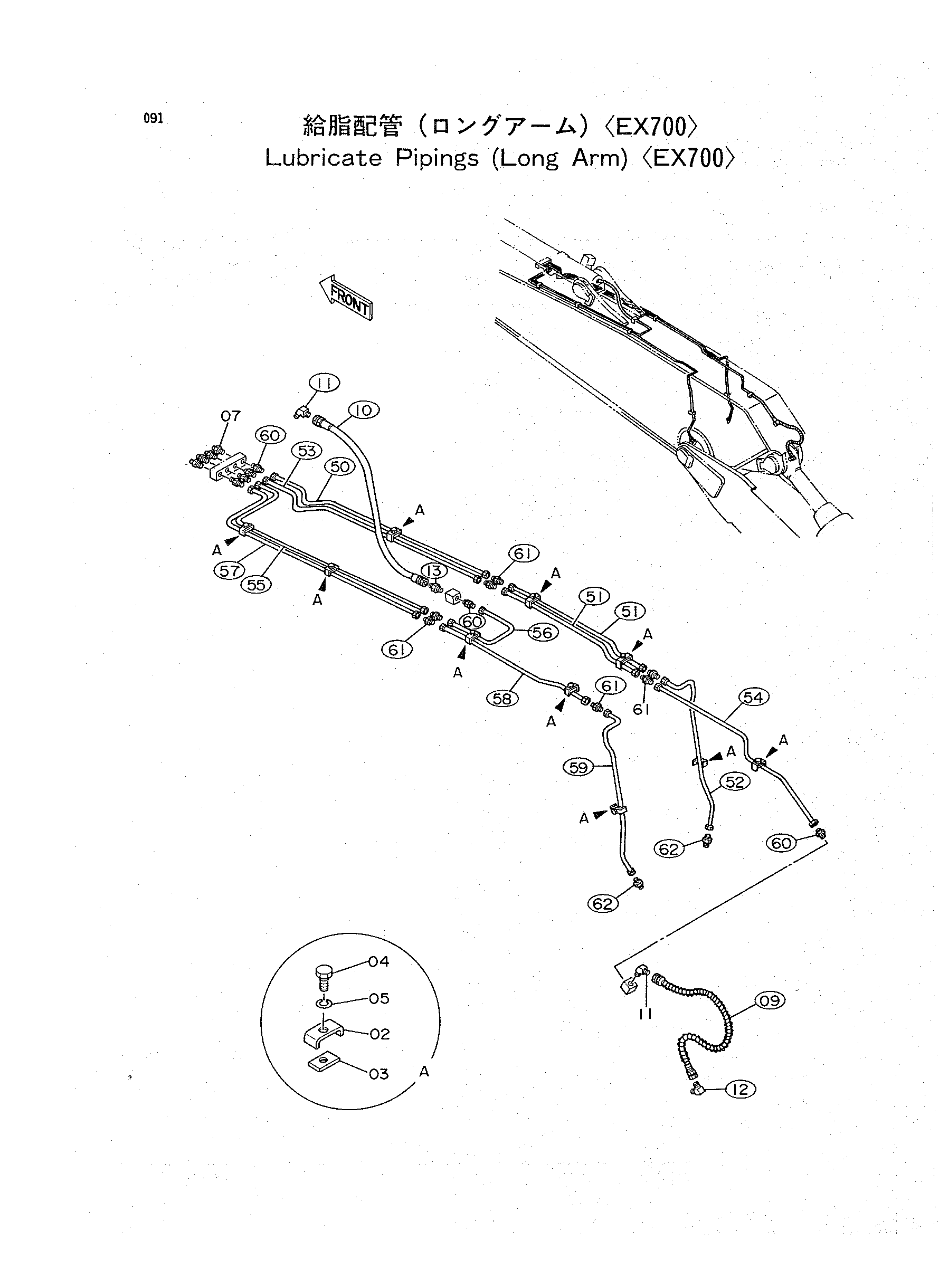

Заводская схема «Смазка трубопроводы (удлинённый рукоять)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4277082 | Шланг | 1 |
| 10 | 4277083 | Шланг | 1 |
| 11 | 4203738 | Угловой штуцер | 2 |
| 12 | 4147586 | Угловой штуцер | 1 |
| 13 | 4147585 | Адаптер | 1 |
| 50 | 4272475 | Трубка | 1 |
| 51 | 4272476 | Трубка | 2 |
| 52 | 3055489 | Трубка | 1 |
| 53 | 4272477 | Трубка | 1 |
| 54 | 4272478 | Трубка | 1 |
| 55 | 4272479 | Трубка | 1 |
| 56 | 4272480 | Трубка | 1 |
| 57 | 4272481 | Трубка | 1 |
| 58 | 4272482 | Трубка | 1 |
| 59 | 3055490 | Трубка | 1 |
| 60 | 4122125 | Адаптер | 6 |
| 61 | 4151901 | Адаптер | 7 |
| 62 | 4277107 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
