Насосный агрегат — HITACHI EX700

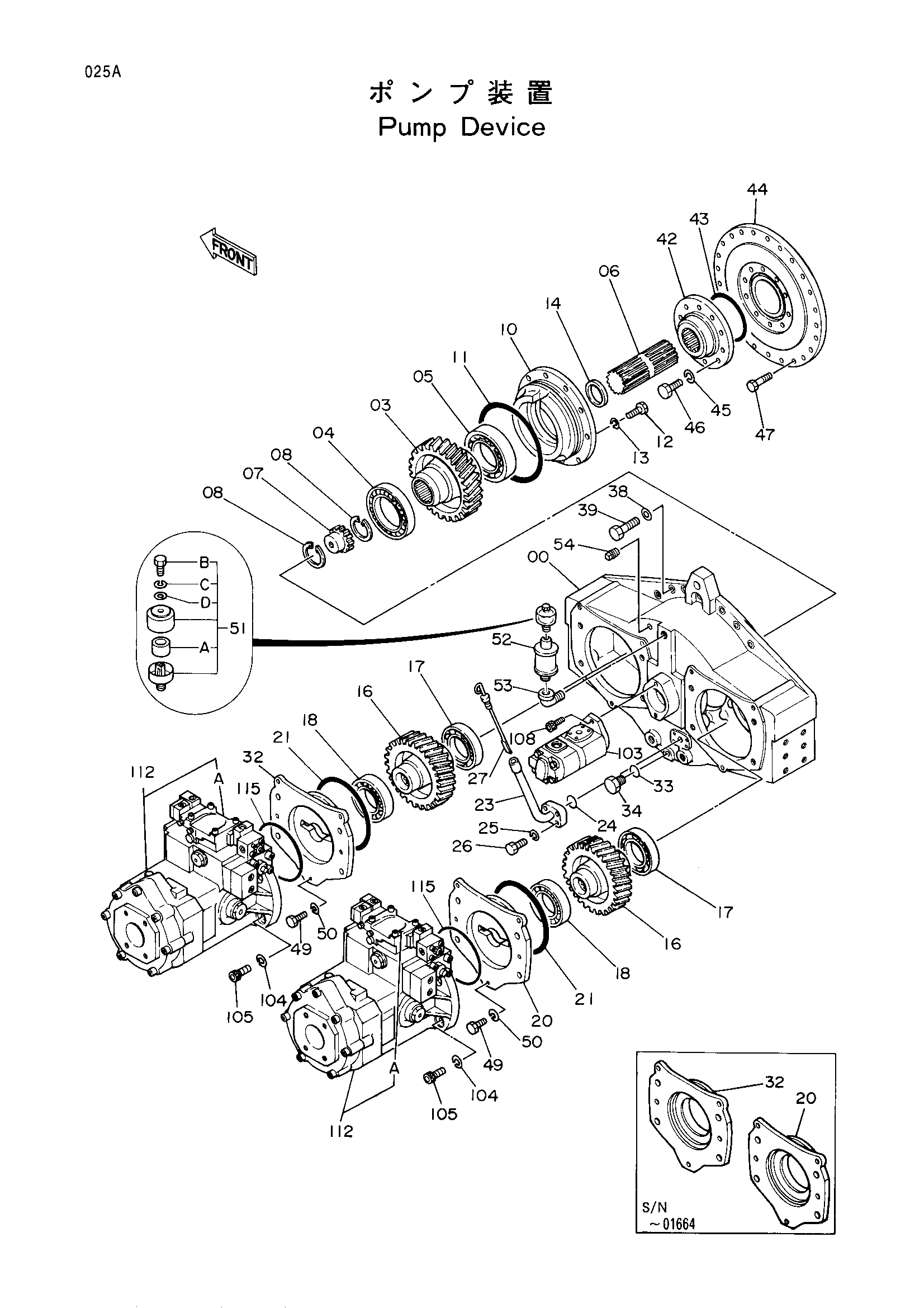

Заводская схема «Насосный агрегат» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0000674 | Корпус трансмиссия | 1 |
| 03 | 2025545 | Шестерня | 1 |
| 04 | 4215657 | Роликовый подшипник | 1 |
| 05 | 4215659 | Подшипник. спх.рол. | 1 |
| 06 | 3040802 | Вал | 1 |
| 07 | 3040803 | Муфта | 1 |
| 08 | 940144 | Стопорное кольцо | 2 |
| 10 | 2025546 | Картридж | 1 |
| 11 | 4218005 | Уплотнительное кольцо | 1 |
| 12 | J901235 | Болт | 10 |
| 13 | A590912 | Пружинная шайба | 10 |
| 14 | 4083852 | Масляное уплотнение | 1 |
| 16 | 2025548 | Шестерня | 2 |
| 17 | 954804 | Шариковый подшипник | 2 |
| 18 | 4215658 | Подшипник. спх.рол. | 2 |
| 20 | 2028026 замена: 2036194 | Картридж | 1 |
| 20 | 2028026 замена: 4323631 | Картридж | 1 |
| 20 | 2036194 замена: 2039165 | Картридж | 1 |
| 20 | 2039165 замена: 2039277 | Картридж | 1 |
| 20 | 2039277 | Картридж | 1 |
| 21 | 4218004 | Уплотнительное кольцо | 2 |
| 23 | 8048025 | Трубка | 1 |
| 24 | A811030 | Уплотнительное кольцо | 1 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | J901040 | Болт | 4 |
| 27 | 4257236 | Указатель уровня | 1 |
| 32 | 2028026 замена: 2036194 | Картридж | 1 |
| 32 | 2028026 замена: 4323631 | Картридж | 1 |
| 32 | 2036194 замена: 2039165 | Картридж | 1 |
| 32 | 2039165 замена: 2039277 | Картридж | 1 |
| 32 | 2039277 | Картридж | 1 |
| 33 | 4204108 | Уплотнительное кольцо | 1 |
| 34 | 4074727 | Пробка | 1 |
| 38 | 4250016 замена: 4259269 | Пружинная шайба | 14 |
| 38 | 4259269 | Шайба | 14 |
| 39 | 19H1802 | Болт | 14 |
| 42 | 2025635 | Муфта | 1 |
| 43 | 4218003 | Уплотнительное кольцо | 1 |
| 44 | 2025634 | Муфта | 1 |
| 45 | A590916 | Пружинная шайба | 10 |
| 46 | J931645 | Болт | 10 |
| 47 | 19H2545 | Болт | 24 |
| 49 | J901232 | Болт | 6 |
| 50 | A590912 | Пружинная шайба | 6 |
| 51 | 4083754 замена: 4351039 | Сапун | 1 |
| 51 | 4351039 | Сапун | 1 |
| 51A | 4211473 | Элемент | 1 |
| 51B | J900610 | Болт | 1 |
| 51C | A590906 | Пружинная шайба | 1 |
| 51D | A590106 | Плоская шайба | 1 |
| 52 | 9733054 | Трубка | 1 |
| 53 | 94-0649 | Угловой штуцер | 1 |
| 54 | 94-2021 | Пробка | 1 |
| 103 | 4228546 | Шестерённый насос | 1 |
| 104 | A590920 | Пружинная шайба | 8 |
| 105 | J912080 замена: M342080 | Болт | 8 |
| 105 | M342080 | Болт с внутренним шестигранником | 8 |
| 108 | M341025 | Болт с внутренним шестигранником | 2 |
| 112 | 4217783 замена: 4291284 | Поршневой насос | 2 |
| 112 | 4291284 | Поршневой насос | 2 |
| 112A | 4254525 | Клапан | 1 |
| 115 | 4323631 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
