Шкив (кондиционер) — HITACHI EX700

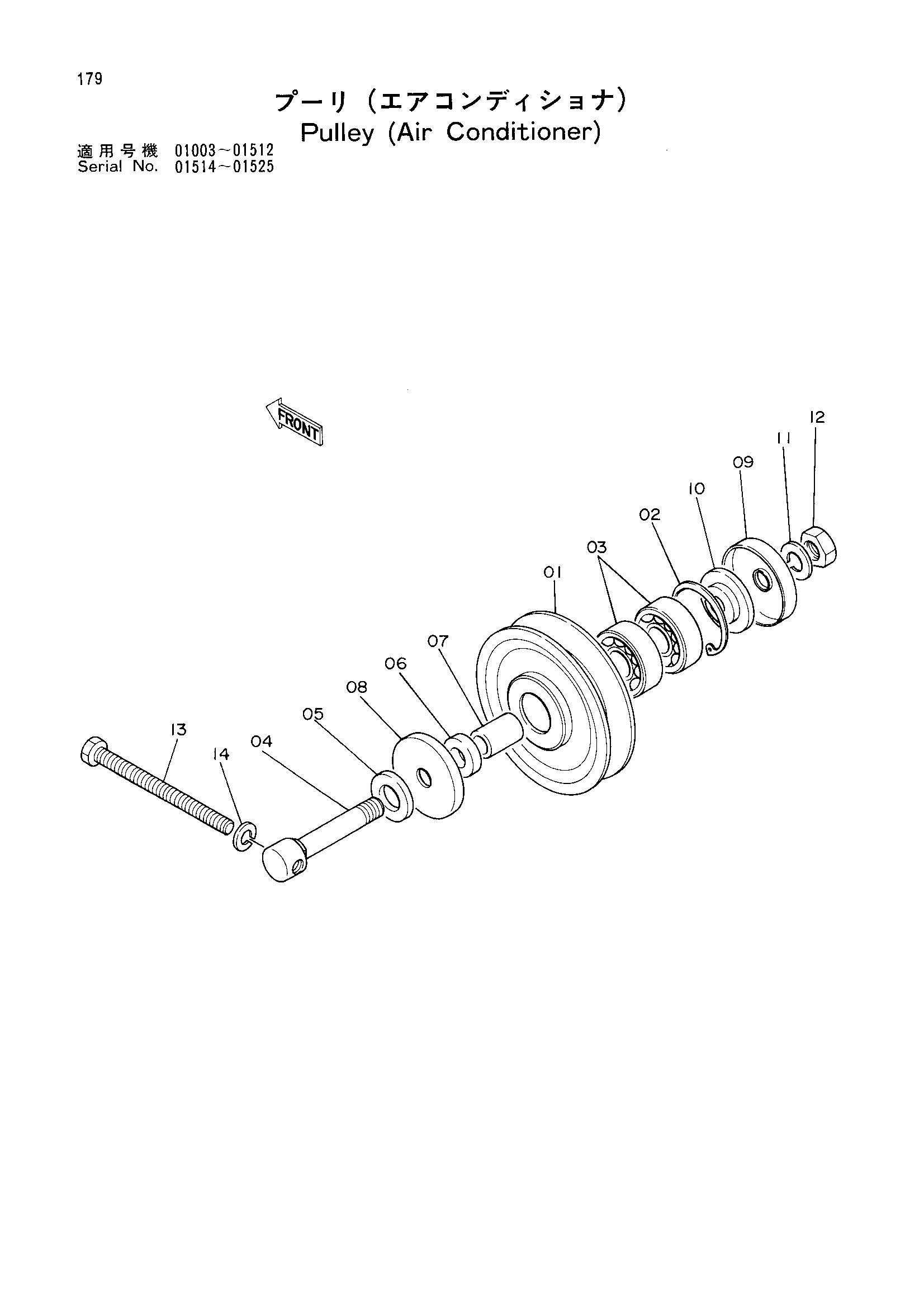

Заводская схема «Шкив (кондиционер)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4252004 | Шкив в сборе | 1 | |
| 01 | 4257347 | Шкив | 1 |
| 02 | 4235984 | Стопорное кольцо | 1 |
| 03 | 4235983 | Шариковый подшипник | 2 |
| 04 | 4257348 | Вал | 1 |
| 05 | 4257349 | Шайба | 1 |
| 06 | 4257350 | Втулка | 1 |
| 07 | 4257351 | Втулка | 1 |
| 08 | 4257352 | Крышка пыль | 1 |
| 09 | 4257353 | Крышка пыль | 1 |
| 10 | 4257354 | Втулка | 1 |
| 11 | A590910 | Пружинная шайба | 1 |
| 12 | 4257356 | Гайка | 1 |
| 13 | 4257357 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
