Центральный крышка — HITACHI EX700

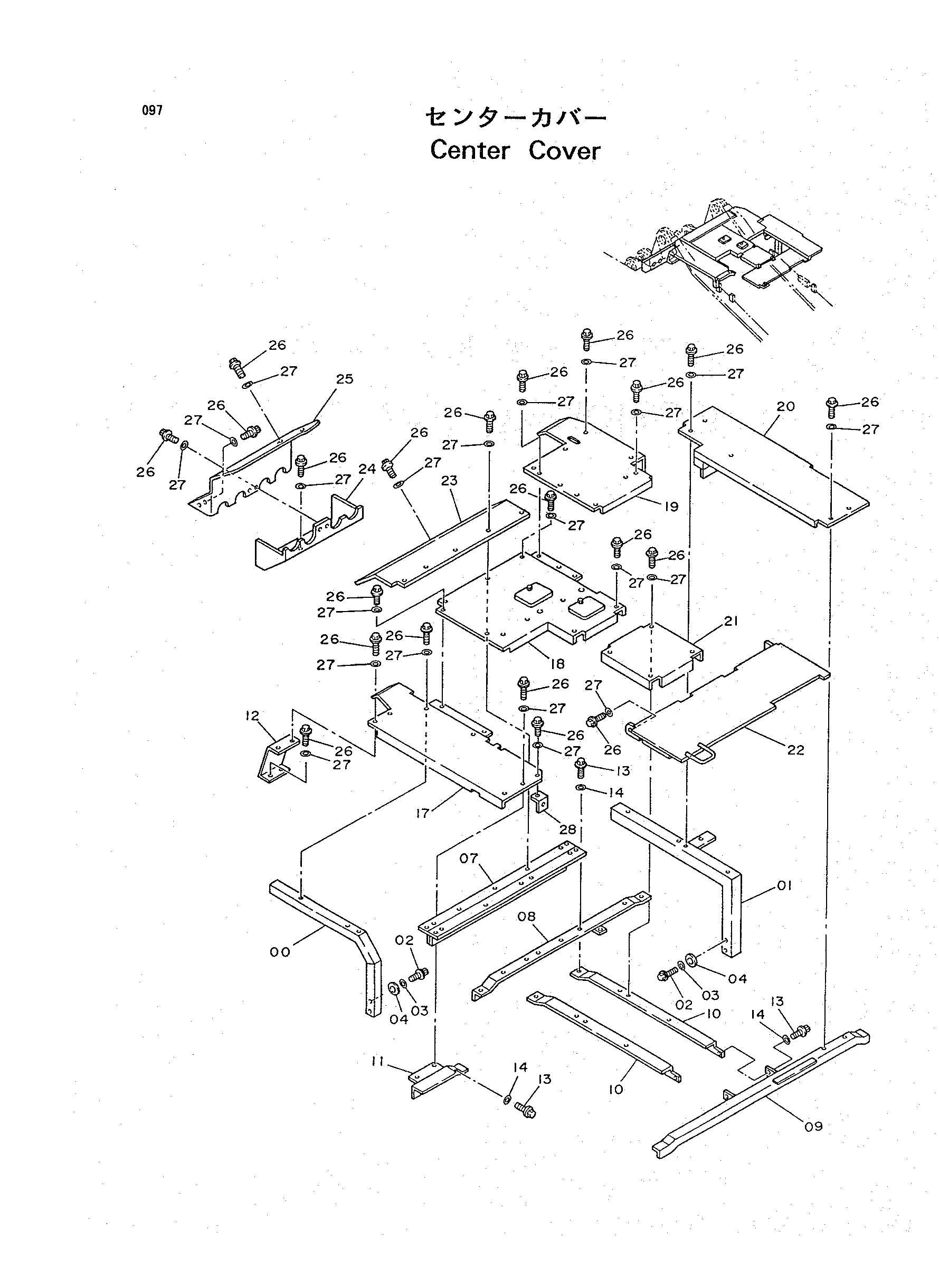

Заводская схема «Центральный крышка» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024168 | Опора | 1 |
| 01 | 7024169 | Опора | 1 |
| 02 | J901635 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | J222016 | Шайба | 8 |
| 07 | 8050431 | Опора | 1 |
| 08 | 8050433 | Опора | 1 |
| 09 | 8050430 | Опора | 1 |
| 10 | 8050432 | Опора | 2 |
| 11 | 9736765 | Опора | 1 |
| 12 | 9736763 | Опора | 1 |
| 13 | J011235 | Болт с шайбой | 13 |
| 14 | 4249324 | Шайба | 13 |
| 17 | 4316693 | Крышка | 1 |
| 18 | 4316806 | Крышка | 1 |
| 19 | 4316695 | Крышка | 1 |
| 20 | 4316804 | Крышка | 1 |
| 21 | 4316697 | Крышка | 1 |
| 22 | 4316698 | Крышка | 1 |
| 23 | 4316699 | Крышка | 1 |
| 24 | 4316700 | Крышка | 1 |
| 25 | 4316701 | Крышка | 1 |
| 26 | J011230 | Болт с шайбой | 61 |
| 27 | 4249324 | Шайба | 61 |
| 28 | 9737823 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
