Направляющее колесо — HITACHI EX700

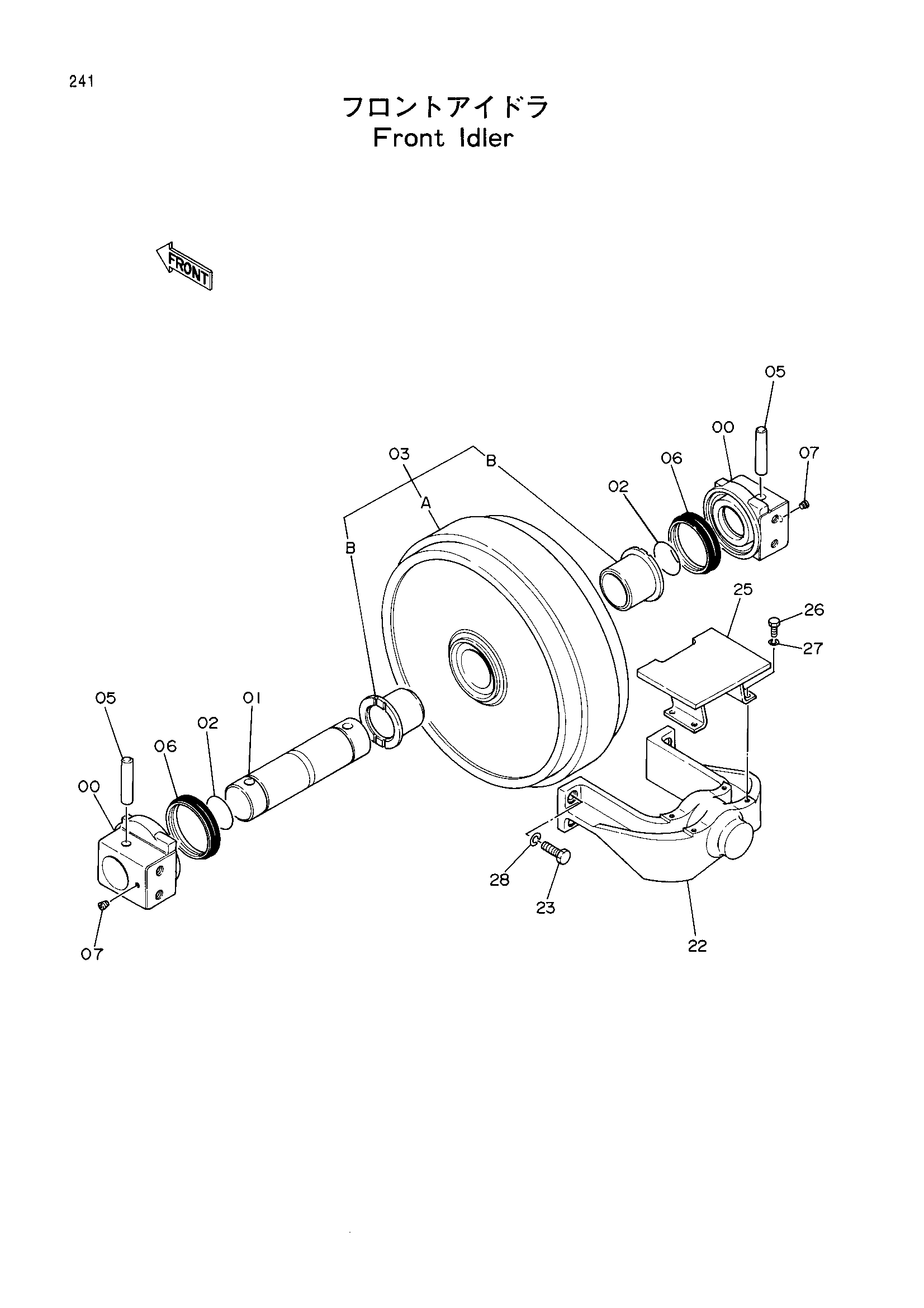

Заводская схема «Направляющее колесо» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9078678 | Направляющее колесо в сборе | 2 | |
| 00 | 1011874 замена: 1018739 | Подшипник | 2 |
| 00 | 1018739 | Подшипник | 2 |
| 00-07 | 9084811 замена: 9123019 | Направляющее колесо в сборе | 1 |
| 00-07 | 9123019 | Направляющее колесо в сборе | 1 |
| 00-07 | 9123019 замена: 9126760 | Направляющее колесо в сборе | 1 |
| 00-07 | 9126760 | Направляющее колесо в сборе | 1 |
| 00-07 | 9126760 | Направляющее колесо в сборе | 1 |
| 01 | 2025461 | Мост | 1 |
| 02 | A810115 | Уплотнительное кольцо | 2 |
| 03 | 9084724 | Направляющее колесо (с втулка) | 1 |
| 03 | 9084724 замена: 9126756 | Направляющее колесо (с втулка) | 1 |
| 03 | 9126756 | Направляющее колесо (с втулка) | 1 |
| 03 | 9126756 | Направляющее колесо (с втулка) | 1 |
| 03A | 6009443 | Направляющее колесо | 1 |
| 03A | 6009443 замена: 6013375 | Направляющее колесо | 1 |
| 03A | 6013375 | Направляющее колесо | 1 |
| 03A | 6013375 | Направляющее колесо | 1 |
| 03B | 3040551 | Втулка | 2 |
| 05 | 4215452 | Палец | 2 |
| 06 | 4110366 | Комплект уплотнений | 2 |
| 06 | 4110366 замена: 4328359 | Комплект уплотнений | 2 |
| 06 | 4328359 замена: 4345581 | Комплект уплотнений | 2 |
| 06 | 4328359 | Комплект уплотнений | 2 |
| 06 | 4345581 | Комплект уплотнений | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 22 | 2025462 замена: 2028100 | Вилка | 1 |
| 22 | 2025462 замена: 3040555 | Вилка | 1 |
| 22 | 2028100 | Вилка | 1 |
| 23 | J912460 | Болт | 4 |
| 25 | 8041174 | Защитный кожух | 1 |
| 26 | J901635 | Болт | 4 |
| 27 | A590916 | Пружинная шайба | 4 |
| 28 | A590924 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
