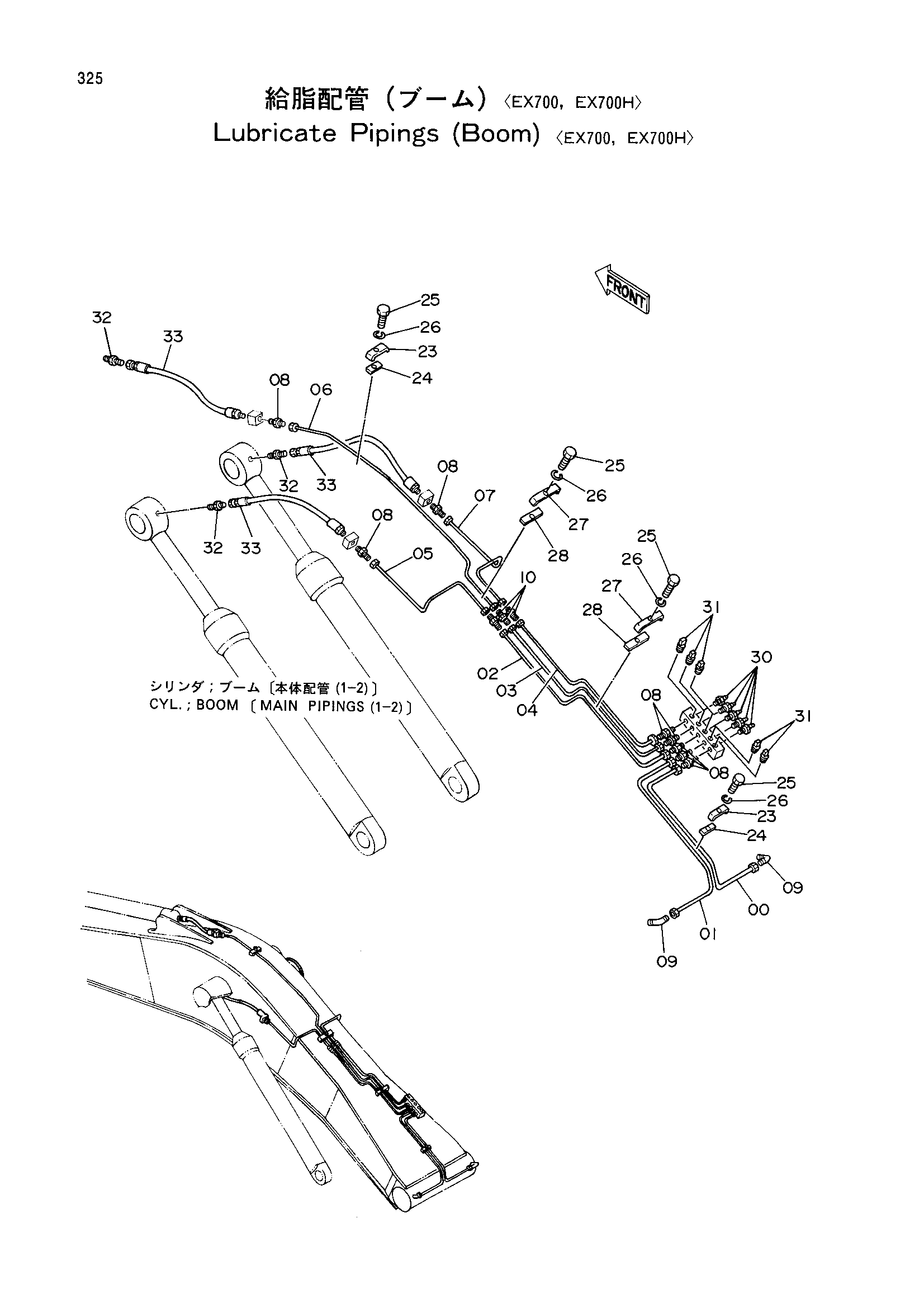

Смазка трубопроводы (стрела) <EX700, EX700H> — HITACHI EX700
Заводская схема «Смазка трубопроводы (стрела) <EX700, EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4218299 | Трубка | 1 |
| 01 | 4218300 | Трубка | 1 |
| 02 | 4218301 | Трубка | 1 |
| 02 | 4263315 | Трубка | 1 |
| 02 | 4263315 | Трубка | 1 |
| 03 | 4218302 | Трубка | 1 |
| 03 | 4263391 | Трубка | 1 |
| 03 | 4263391 | Трубка | 1 |
| 04 | 4218303 | Трубка | 1 |
| 04 | 4263896 | Трубка | 1 |
| 04 | 4263896 | Трубка | 1 |
| 05 | 4218304 | Трубка | 1 |
| 06 | 3041178 | Трубка | 1 |
| 07 | 4218305 | Трубка | 1 |
| 08 | 4130169 | Штуцер трубки | 8 |
| 09 | 4130175 | Штуцер трубки | 2 |
| 10 | 4130192 | Штуцер трубки | 3 |
| 23 | 4032160 | Хомут | 2 |
| 24 | 4032161 | Резиновая прокладка | 2 |
| 25 | J901228 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | 4032158 | Хомут | 2 |
| 28 | 4032159 | Резиновая прокладка | 2 |
| 30 | J75482 | Штуцер | 5 |
| 31 | 94-2022 | Пробка | 5 |
| 32 | 94-1301 | Адаптер | 3 |
| 33 | 4055289 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
