Ход трубопроводы (2) — HITACHI EX700

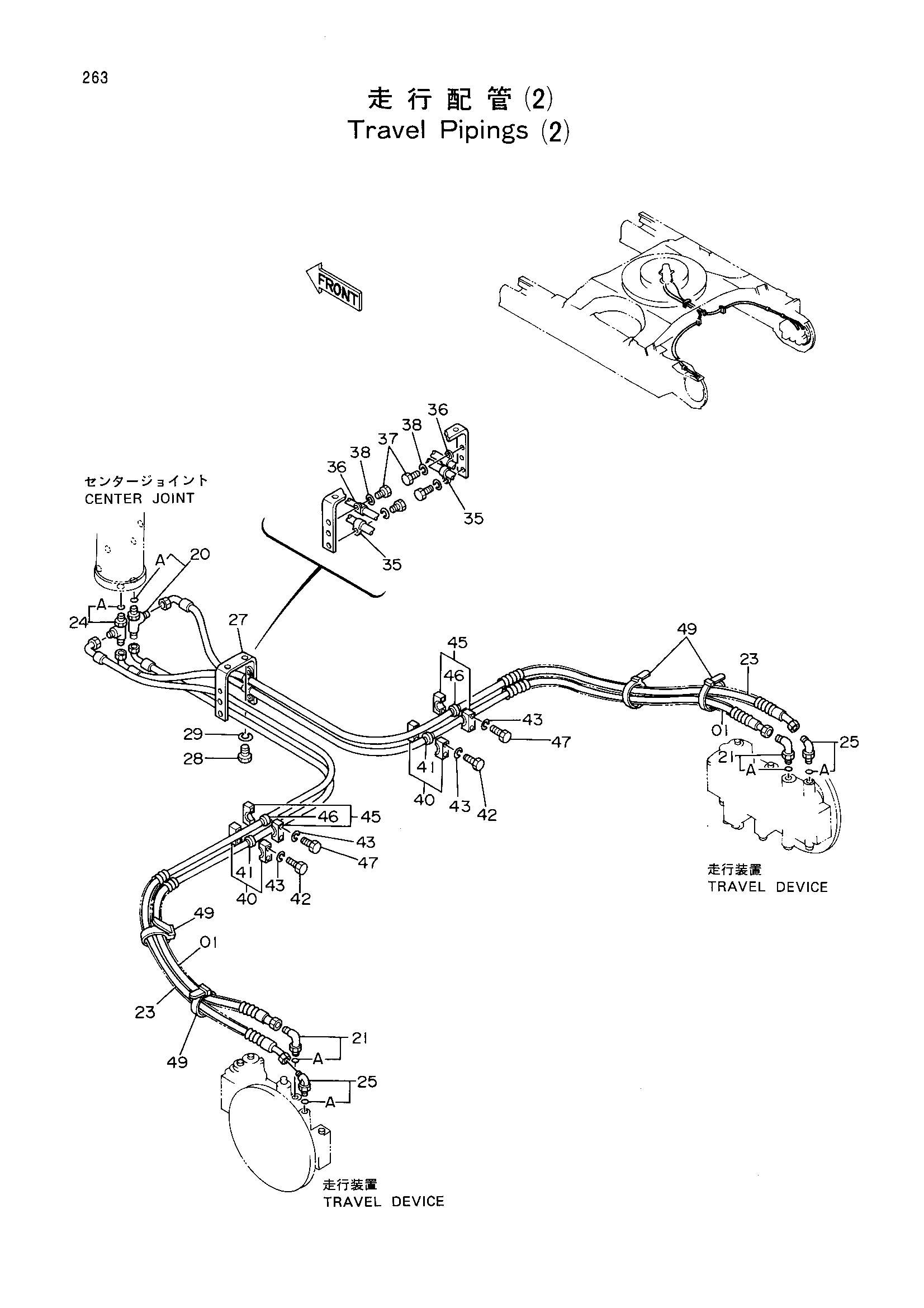

Заводская схема «Ход трубопроводы (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216445 замена: 4154672 | Шланг | 2 |
| 01 | 4216445 замена: 4320258 | Шланг | 2 |
| 01 | 4320258 | Шланг | 2 |
| 20 | 4217343 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4154672 | Угловой штуцер | 2 |
| 21 | 4217342 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4209796 замена: 4154671 | Шланг | 2 |
| 23 | 4209796 замена: 4320257 | Шланг | 2 |
| 23 | 4320257 | Шланг | 2 |
| 24 | 4205363 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4154671 | Угловой штуцер | 2 |
| 25 | 4190244 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 3041091 | Кронштейн | 1 |
| 28 | J901230 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 4 |
| 35 | 4190274 | Зажим | 2 |
| 36 | 4190253 | Зажим | 2 |
| 37 | J901016 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 40 | 4217754 | Хомут | 2 |
| 41 | 4217755 | Втулка | 2 |
| 42 | J900865 | Болт | 4 |
| 43 | A590908 | Пружинная шайба | 8 |
| 45 | 4186040 | Хомут | 2 |
| 46 | 4186041 | Втулка | 2 |
| 47 | J900850 | Болт | 4 |
| 49 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
